6

Montage

6.1

Sicherheitshinweise

›
Die Montage darf nur von ausgebildetem Fachpersonal durchgeführt werden.
›
Halten Sie sich an die anlagenbezogenen Bedingungen und Vorgaben des Systemherstellers oder Anlagenbauers.
›
Sicherheitsbauteile, z. B. Schutzgitter, dürfen weder demontiert noch umgangen oder außer Funktion gesetzt werden.
1.1

Montagevoraussetzungen

•
Einbauort vor Staub, Nässe und Witterungseinflüssen geschützt.
•
Einbaulage beliebig, Sie können die Multibox sowohl horizontal als auch vertikal einbauen, ebenso können Sie die Ausblasrichtung
vor Ort ändern.
•
Aufstellen im Außenbereich mit Wetterschutzdach (Zubehör).
•
Beim aufstellen der MUB/T muss sichergestellt sein, dass genügend Platz für die Installation des Gerätes zur Verfügung steht
(Wichtig auf der Motorseite wegen einem Motor-/Laufradwechsel, siehe Bild 10).

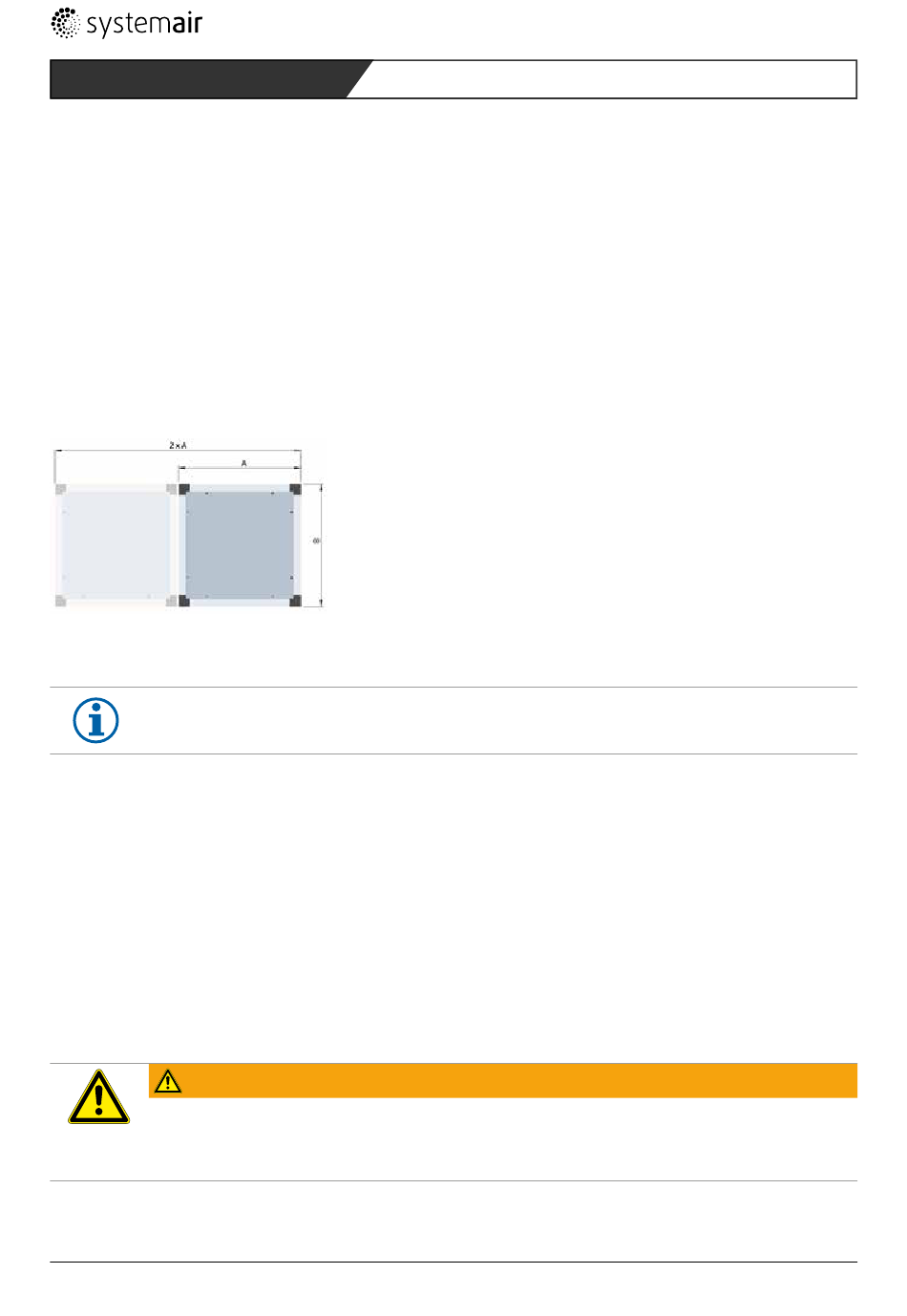

Bild 10: MUB Montagevoraussetzung (Rückseite)
6.3 Montage
HINWEIS
Der Ventilator darf beim Auspacken nur am Grundrahmen aufgenommen werden.
Verspannen Sie beim Einbau das Gehäuse der Multibox nicht.
"
Beachten Sie die Durchströmrichtung (Pfeile).
"
Gewährleisten Sie zur Instandhaltung und Wartung sicheren Zugang zur Multibox.
"
Sehen Sie Berührungs-, Ansaugschutz und Sicherheitsabstände gemäß DIN EN 294 und DIN 24167-1 vor.
"
Gewährleisten Sie ungehinderte und gleichmäßige Einströmung ins Gerät und freies Ausblasen.
"
6.3.1 Bodenmontage
Befestigen Sie den Grundrahmen auf einer ebenen, planen Fläche.
"
Schließen Sie die Auflagefläche zwischen Grundrahmen und Sockel bzw. Boden mit Moosgummi oder einem Schaumstoffband ab.
"
Montieren Sie die Luftanschlussleitungen und das Zubehör.
"
6.3.2 Wand- und Deckenmontage
WARNUNG
Gefährdung durch herabfallende Teile!
›
Untergrund (Decke/Wand) vor der Montage auf Festigkeit prüfen,
›
bei der Auswahl des Befestigungsmaterials das Gewicht, Schwingungsneigung und Schubkräfte beachten
(Gewichtsangaben siehe Typenschild).
Befestigen Sie die Multibox mit geignetem Befestigungsmaterial auf festem Untergrund.
"
Montieren Sie die Luftanschlussleitungen und das Zubehör.
"
