Descripción
3.1 Introducción a PROFINET
Ejemplo de rotulación
X1 P1 R

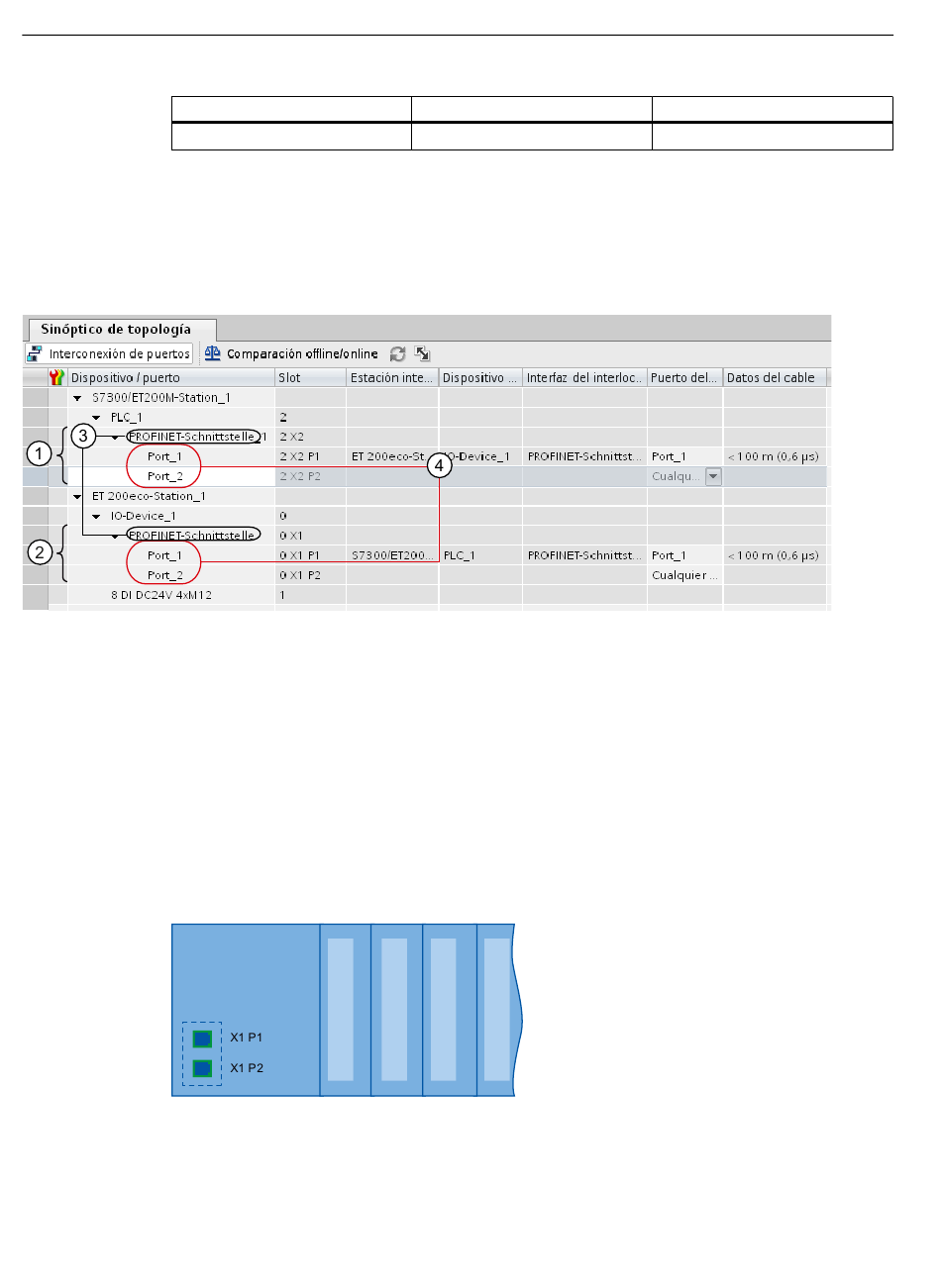

Representación de las interfaces PROFINET en el sinóptico de topología de STEP 7
La interfaz PROFINET se encuentra en el sinóptico de topología de STEP 7. La interfaz
PROFINET de un controlador IO y un dispositivo IO se representa en STEP 7 del siguiente
modo:
Cifra Descripción
① Interfaz PROFINET de un controlador IO en STEP 7
② Interfaz PROFINET de un dispositivo IO en STEP 7
③ Estas líneas representan la interfaz PROFINET (Interface).
④ Estas líneas representan los "puertos" de una interfaz PROFINET.
Figura 3-5 Representación de las interfaces PROFINET en STEP 7
Representación esquemática de una Interfaz PROFINET con switch integrado
La interfaz PROFINET con switch integrado y sus puertos se representan esquemáticamente
en el gráfico siguiente para todos los dispositivos PROFINET.
Figura 3-6 Interfaz PROFINET con switch integrado
28
Número de la interfaz
1
Manual de funciones, 11/2022, A5E03444489-AM
Número de puerto
1 (puerto en anillo)
PROFINET con STEP 7
