Redundancia: Si se interrumpe la conexión primaria (Primary Link) entre los dos anillos, la
conexión secundaria (Secondary Link) pasa a encargarse del intercambio de datos entre los
anillos tras un breve tiempo de reconfiguración.
①
②
③
④
⑤
⑥

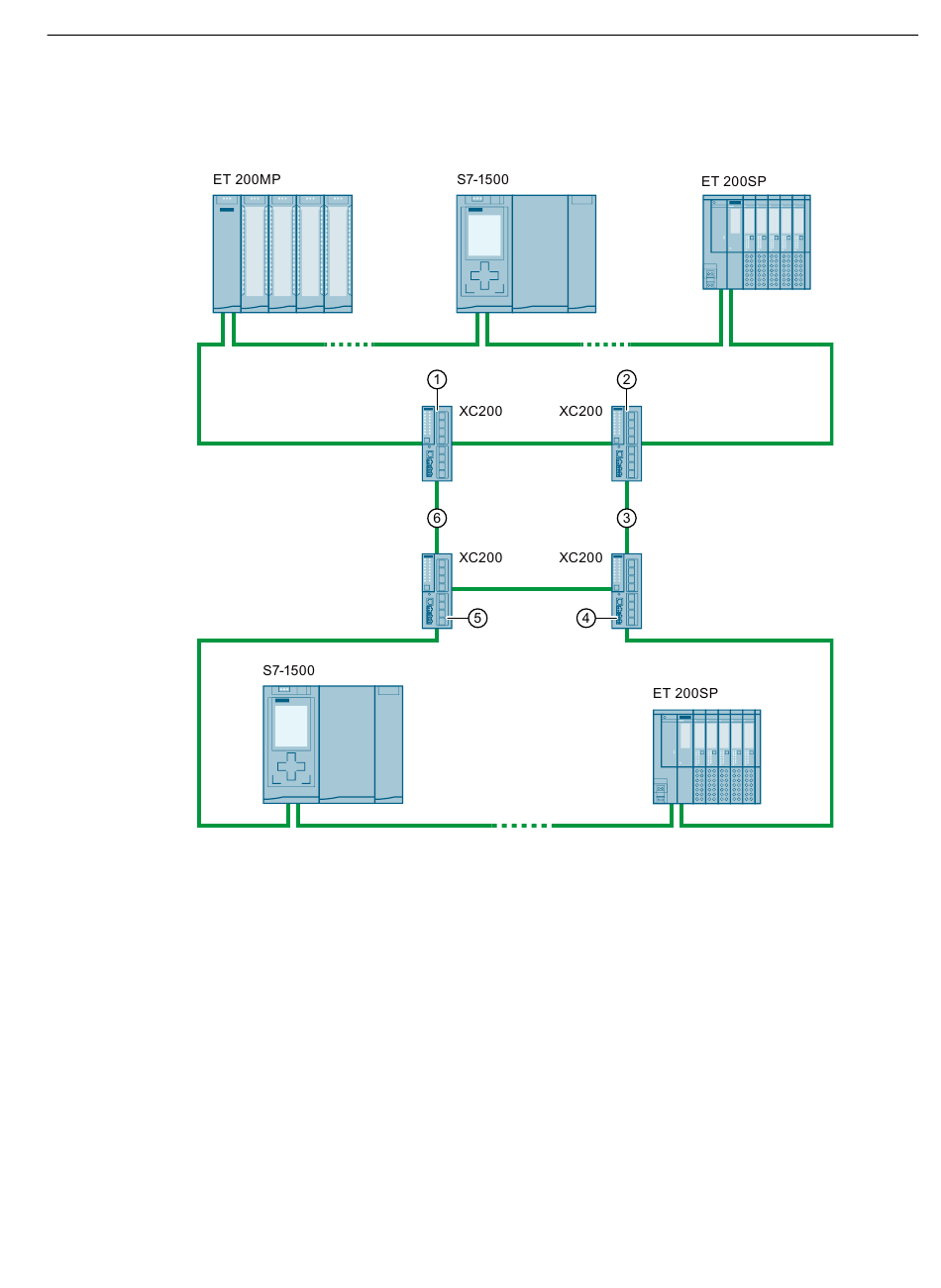

Figura 6-49 Ejemplo: Conexión redundante de 2 anillos con interconexión MRP
Función de los puertos de interconexión
Los puertos de interconexión son puertos PROFINET de los 4 dispositivos configurados en
correspondencia para la interconexión MRP. Entre los puertos de interconexión se establece
la conexión primaria o secundaria de los anillos.
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
Primary MIC
Administrador de interconexión de redundancia de medios (MIM)
Secondary Link
Secondary Coupled MIC
Primary Coupled MIC
Primary Link
