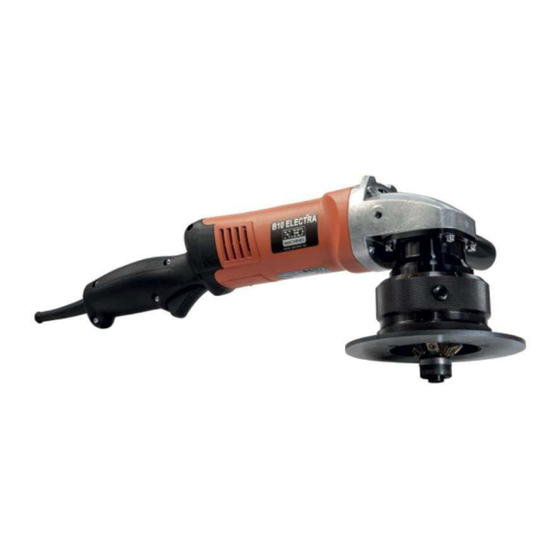

- Página 1 MANUAL BISELADO Y SISTEMA PARA DESBARBADO B10 Electra Manual de funcionamiento y mantenimiento Cliente Modelo B10 Electra Número de serie Año...
- Página 2 Contenido Información general Descripción de la máquina B10 ELECTRA Datos de Identificación Pruebas Garantía Seguridad Especificaciones Técnicas Accesorios Equipamiento de la maquina Elementos de Control B10 Electra Selección de corriente Bisel Cambio del ángulo de bisel y recambio del cabezal de corte Sustitución de las plaquitas...
- Página 3 Este manual contiene todas las instrucciones para la instalación, ajuste, operativa y mantenimiento de la máquina B10 Electra en cumplimiento con las normas de seguridad aplicables. La información contenida en este manual puede estar sujeto a cambios debido a una mejora de las máquinas.
- Página 4 3. Datos de identificación y CE Declaración de Conformidad Los datos de identificación de la máquina B10 Electra se indican en la placa de...
- Página 5 4. Pruebas La máquina de biselado se prueba en nuestro taller de pruebas. Durante el test, se verifica el correcto funcionamiento del biselado de chapas y perfiles de distintos tipos y medidas. 5. Garantía El vendedor otorga la garantía para el sistema de biselado B10, de que no tendrá ningún defecto de fabricación o pieza defectuosa, en el periodo de 12 meses desde la fecha de entrega.
- Página 6 6. Seguridad Precaución: Con el fin de evitar lesiones: Antes de biselar, compruebe que la Máquina no esté dañada mecánicamente y que no presente ningún otro daño. Ponga la Máquina en funcionamiento únicamente después de comprobar que el cable de alimentación eléctrica no esté dañado. Compruebe regularmente el cable de alimentación.
- Página 7 Desembale la Máquina de la caja de cartón y compruebe que todo esté correcto y en perfecto estado. Si tuviera alguna duda, contacte con su distribuidor. La máquina B10 Electra se suministra con herramientas necesarias para la manipulación del cabezal, este no se suministra de serie con la máquina.
- Página 8 9. Elementos de Control B10 Electra Fig. 10.0.1 A. Asa B. Cuerpo del motor C. Escala para el ajuste y selección de los distintos ángulos de bisel D. Cabezal con plaquitas de corte E. Guía, tope fijación del cabezal F. Tornillo de sujeción del manguito de la placa de empuje G.
- Página 9 10. Uso Importante: El dispositivo únicamente puede utilizarse con las plaquitas suministradas por el proveedor o fabricante de la Máquina de corte. Son plaquitas con cuatro caras. El dispositivo está equipado con 6 plaquitas. Es altamente recomendable utilizar únicamente plaquitas originales. 1.
- Página 10 fig. 11.1.1 Para el ajuste de la medida de la hipotenusa y el proceso de mecanizado, puede utilizar las tablas de configuración de distintos ángulos de bisel. Importante: Los valores de la tabla se han calculado a partir del punto 0, que corresponde al lugar en el que el cortador toca el borde del material por primera vez.
- Página 11 De lo contrario, la plaquita, se empujará hacia fuera desde el material y el bisel será desigual. Importante: B10 Electra permite ajustar las RPM continuamente en el rango 2700-8500 RPM Estas, pueden comprobarse en el selector de regulación, situada en la parte posterior del cuerpo del motor (valores 1-6) .
- Página 12 Los operarios deben manipular la máquina con ambas manos. 3. Cambio del ángulo de bisel y recambio del cabezal de corte- Tipo ECO La máquina B10 Electra está diseñada para el uso de varios cabezales de corte. Para proceder con la substitución del cabezal, siga estos pasos: •...
- Página 13 Fig. 11.3.1 Fig. 11.3.2 Fig. 11.3.3...
- Página 14 Importante: Siempre, cuando sustituya el cabezal, engrase la rosca y el tornillo de este, con grasa que contenga cobre (pasta de cobre). Esta, previene el posible atasco del cabezal el mantenimiento de un buen sellado y facilita su extracción. Precaución: Mientras realiza ajustes a la Máquina, utilice guantes de trabajo y otros equipos de protección personal.
- Página 15 5. Cambio del ángulo de bisel y recambio del cabezal de corte- Tipo PREMIUM La máquina B10 Electra está diseñada para el uso de varios cabezales de corte. Para proceder con la substitución del cabezal, siga estos pasos: • Desconecte la distribución de la red eléctrica.
- Página 16 Fig. 11.5.2 Importante: Siempre, cuando sustituya el cabezal, engrase la rosca y el tornillo de este, con grasa que contenga cobre (pasta de cobre). Esta, previene el posible atasco del cabezal el mantenimiento de un buen sellado y facilita su extracción. Precaución: Mientras realiza ajustes a la Máquina, utilice guantes de trabajo y otros equipos de protección personal.
- Página 17 6. Substitución de las plaquitas - PREMIUM Importante: Trabaje solo con plaquitas afiladas y sin daños. De este modo se evitará dañar la máquina. Si las plaquitas están deterioradas o dañadas, debe reemplazarlas. • Use la llabe suministrada (fig. 11.6.1, posición D), afloje los tornillos de fijación de las plaquitas de corte(fig.
- Página 18 Cuando utilice la B10 Electra con o sin el accesorio B-Dock, recomendamos estrictamente, instalar el tapón de filtro de protección en el cabezal. El tapón de filtro No. 25315 se suministra bajo pedido como accesorio. Este, protege el rodamiento auxiliar y engranaje de sufrir posibles daños.
- Página 19 13.1 Lista de recambios...
- Página 22 Una copia de este manual se entrega con cada máquina. Todos los derechos reservados. Ninguna parte de esta publicación puede ser reproducida sin el consentimiento previo otorgado por la empresa N.KO. Enlace para nuestros manuales de video y etc: https://nogval.com/b-line/b10-electra/ Dirección del distribuidor para España: MAQUINARIA NOGVAL, S.L.
