Manuales relacionados para Danfoss iC7 Serie
Resumen de contenidos para Danfoss iC7 Serie

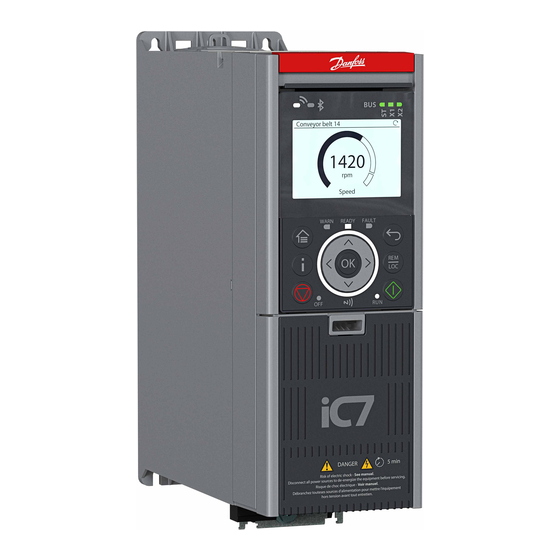

- Página 1 Guía de diseño Convertidores de frecuencia iC7-Automa- tion 1.3-1260 A drives.danfoss.com...
- Página 3 Personal cualificado Homologaciones y certificaciones Homologaciones y certificados del producto Normas Normativa de control de exportaciones Serie iC7 de Danfoss Descripción general de la serie iC7 Diseño ecológico para los sistemas Power Drive 4.2.1 Pérdidas de potencia y eficiencia Convertidores de frecuencia iC7 Descripción general de los convertidores de frecuencia iC7...
- Página 4 Valores nominales para convertidores con tensión de alimentación de 380-500 V 8.2.1.1 Intensidad y potencia de salida 380-440 V CA 8.2.1.2 Intensidad y potencia de salida 441-480 V CA 8.2.1.3 Intensidad y potencia de salida 481-500 V CA 4 | Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269...
- Página 5 10.2.1 Etiquetas de producto en los convertidores de frecuencia 10.2.2 Etiquetas del paquete 10.2.3 Etiquetas de producto en extensiones de funciones 10.2.4 Etiquetas de producto en los paneles de control 10.3 Recommended Disposal Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269 | 5...
- Página 6 Tipos de red 11.2.2 Corrientes en la conexión a tierra de protección y corrientes equipotenciales/de fuga 11.2.3 Medición de intensidad PE 11.2.4 Protección del dispositivo de corriente diferencial (RCD) 11.2.5 Dispositivos de monitorización del aislamiento 6 | Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269...
- Página 7 Software de la aplicación y funcionalidad adicional (+Dxxx) 12.1.7 Ajustes personalizados (+Exxx) 12.2 Pedidos de filtros y opciones de frenado 12.2.1 Filtros de armónicos 12.2.1.1 Filtro avanzado de armónicos OF7P2, alimentación de 380-415 V, 50 Hz Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269 | 7...
- Página 8 Filtro de onda senoidal OF7S1 12.2.2.2 Kits de actualización IP21/UL de tipo 1 para filtro de onda senoidal S1A02-S1A08 12.3 Realización de pedidos de opciones y accesorios 12.4 Pedidos de piezas de autoservicio 8 | Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269...
- Página 9 Datos que deben conocerse sobre los convertidores de frecuencia, disponibles para su descarga en www.danfoss.com. • www.danfoss.com encontrará otras publicaciones, planos y guías adicionales. Las versiones más recientes de la documentación del producto Danfoss están disponibles para su descarga en http:// drives.danfoss.com/downloads/portal/. Danfoss A/S © 2023.05...
- Página 10 Introducción 1.4 Materiales de apoyo para la planificación y el diseño Danfoss proporciona acceso a un entorno de producto consolidado que puede utilizarse durante todo el ciclo de vida del producto. Documentos Todas las guías de diseño de la serie iC7, las guías de instalación, las guías de seguridad, las guías de funcionamiento y las guías de aplicación están disponibles para su descarga en www.danfoss.com.
- Página 11 Para obtener más información sobre el rearranque automático, consulte la guía de aplicación. Mantenga todas las puertas y cubiertas cerradas y las cajas de terminales atornilladas durante el funcionamiento del convertidor de frecuencia y cuando la alimentación de red esté conectada. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 11...
- Página 12 Espere a que los condensadores se descarguen por completo. El tiempo de descarga adecuado se indica en la etiqueta del convertidor. Asegúrese de que los condensadores del bus de CC se hayan descargado por completo midiendo el bus de CC con un voltí- metro. 12 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 13 • Aquellas personas que conozcan a la perfección las normas generales y especializadas correspondientes a la aplicación específi- Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 13...
- Página 14 La serie de productos iC7 cumple con las normas y directivas requeridas. Para obtener más información sobre las homologaciones y certificados que posee un producto, consulte la etiqueta de producto y www.danfoss.com. Los certificados y las declaraciones de conformidad están disponibles previa solicitud o en www.danfoss.com. Tabla 2: Homologaciones y certificaciones aplicables a los convertidores de frecuencia Homologación...
- Página 15 The Restriction of Hazardous Substances (RoHS) Directive is an EU directive that restricts the use of hazard- (2011/65/UE) ous materials in the manufacturing of electronic and electrical products. Read more on www.danfoss.com. Directiva sobre re- La Directiva sobre residuos de aparatos eléctricos y electrónicos (Directiva RAEE) establece objetivos de re- siduos de apara- cogida, reciclaje y recuperación para todo tipo de aparatos eléctricos.
- Página 16 • Crear informes para documentar los datos de pérdidas de carga parcial y las clases de rendimiento IE e IES. 16 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 17 Convertidores de frecuencia iC7-Automation Guía de diseño Serie iC7 de Danfoss 4.2.1 Pérdidas de potencia y eficiencia Los elementos que causan pérdida de potencia en el sistema se muestran en Ilustración Módulo de convertidor de frecuencia completo (CDM) Equipo accionado...
- Página 18 Los bastidores IP21/UL de tipo 1 están diseñados para su instalación en interiores. • Los bastidores IP54/IP55/UL de tipo 12 están diseñados para su uso en entornos donde el convertidor de frecuencia está ex- puesto tanto al polvo como al agua. 18 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 19 7.4 Filtros y opciones de freno 5.4 Opciones de la unidad de potencia La arquitectura del producto permite añadir opciones de hardware configurables, lo que aumenta la solidez de la instalación: Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 19...
- Página 20 El convertidor de frecuencia tiene una unidad de control integrada, que consta de una tarjeta de control con seguridad funcional, puertos Ethernet, ranuras opcionales para tarjetas opcionales adicionales y un panel de control. Consulte el apartado Ilustración 4 para ver una ilustración de la mecánica de la unidad de control. 20 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 21 Los datos están protegidos por las funciones de seguridad del convertidor. • Conectores de control enchufables: Los conectores son enchufables y permiten el puenteo de los cables de control. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 21...
- Página 22 Hay kits de montaje disponibles para la instalación externa de paneles de control. Para obtener más información, consulte el aparta- 7.5.1 Kits de montaje y cables del panel de control. 22 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 23 10 min, con un par de arranque de hasta el 200 % en función del tamaño. Para obtener datos específicos del convertidor, consulte Clasificación. Las aplicaciones habituales en las que se utiliza el perfil de sobrecarga alta son: Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 23...
- Página 24 Las aplicaciones habituales en las que se utiliza el perfil de sobrecarga alta con mayor carga de trabajo son: • Extrusoras • Transportadores de aceleración continua • Elevadores y polipastos • Grúas • Aplicaciones de posicionamiento • Bombas de dosificación 24 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 25 Las funciones incluyen el modo de desaceleración (funcionamiento a velocidad reducida), el modo de velocidad fija (funcionamien- to a velocidad preajustada) y el modo de anulación (funcionamiento que anula cualquier ajuste de referencia). Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 25...
- Página 26 En lazo cerrado, se añade un sensor de velocidad que ofrece un control muy preciso. Los parámetros del controlador de velocidad pueden optimizarse mediante la función de ajuste automático integrada. 26 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 27 Para el freno de carga controlado realizado por el convertidor de frecuencia, se pueden utilizar varias funciones. La función específi- ca se selecciona en función de la aplicación y la rapidez con la que debe detenerse. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 27...
- Página 28 Se controla la tensión de enlace de CC del convertidor. Si supera los niveles críticos, se emitirá una advertencia y, si la situación no se resuelve, el convertidor de frecuencia detendrá su funcionamiento. 6.1.5.3 Funciones de protección contra sobrecarga del motor El convertidor de frecuencia proporciona varias funciones para proteger el motor y la aplicación. 28 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 29 El bus de campo seguro también se admite como opción. 6.1.8 Herramientas de software Danfoss ofrece un conjunto de herramientas de software que se han diseñado para proporcionar un funcionamiento sencillo y el máximo nivel de personalización de los convertidores de frecuencia.
- Página 30 MyDrive® ecoSmart™ utiliza información sobre el motor seleccionado, los puntos de carga y el convertidor de frecuencia para el cálculo de la clase de rendimiento energético y el rendimiento con carga parcial de un convertidor de frecuencia Danfoss, ya sea para un convertidor de frecuencia independiente (CDM) o para un convertidor de frecuencia con motor (PDS).
- Página 31 La opción de la ranura D requiere una opción en la ranura C. • La opción de la ranura E requiere opciones tanto en la ranura C como en la D. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 31...
- Página 32 Para garantizar la capacidad de actualización, prepare el convertidor mediante la selección del código +CBX0 en el código de modelo. Para obtener más información acerca de las opciones disponibles, consulte www.danfoss.com. Tabla 5: Número de extensiones de funciones por bastidor Bastidor Número de opciones...
- Página 33 Convertidores de frecuencia iC7-Automation Guía de diseño Opciones y accesorios FA02a–FA05a FA02b FA03b FA04b FA05b Fx06–Fx12 Fx06–Fx12 Ilustración 7: Ubicaciones de las ranuras opcionales en los convertidores de frecuencia iC7-Automation Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 33...
- Página 34 Las resistencias de frenado sirven para disipar el exceso de energía resultante del frenado regenerativo. La resistencia se selecciona conforme a su valor en ohmios, su velocidad de disipación de energía y su tamaño físico. Danfoss ofrece una amplia variedad de resistencias diferentes especialmente diseñadas para los convertidores de frecuencia Danfoss.
- Página 35 Cuando la tensión del freno se ajusta en Media o Alta para un convertidor de frecuencia con un valor nominal de 380-500 V: 420000 = motor Cuando la tensión del freno se ajusta en Baja para un convertidor de frecuencia con un valor nominal de 380-500 V: Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 35...
- Página 36 05-01A3 4650 0,37 05-01A8 4650 0,55 05-02A4 4650 0,75 05-03A0 2240 05-04A0 2240 05-05A6 1090 05-07A2 1090 05-09A2 05-12A5 05-16A0 05-24A0 05-31A0 05-38A0 12,6 18,5 05-43A0 12,6 05-61A0 05-73A0 05-90A0 05-106A 36 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 37 El panel de control requiere un cable específico. La longitud máxima admitida del cable del panel de control es de 10 m (33 ft). Hay dos tipos de kits de montaje: Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 37...
- Página 38 Para obtener información detallada sobre la instalación de los kits de montaje, consulte la Guía de instalación de los kits de montaje del panel de control de la serie iC7. 38 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 39 Los valores nominales de los convertidores para un suministro de alimentación de 380-500 V CA se ofrecen para tres valores nomi- nales de tensión diferentes: • kW a 400 V • CV a 460 V • kW a 500 V Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 39...
- Página 40 05-38A0 18,5 18,5 51,2 Fx05 05-43A0 60,8 18,5 Fx05 05-61A0 Fx06 05-73A0 Fx06 05-90A0 Fx07 05-106A Fx07 05-147A Fx08 05-170A Fx08 05-206A Fx09 05-245A Fx09 05-302A Fx09 05-385A Fx09 05-395A Fx10 40 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 41 10,1 Fx02 05-09A2 13,1 10,1 Fx02 05-12A5 11,0 12,1 11,0 17,6 12,2 Fx02 05-16A0 13,4 14,5 16,0 13,4 14,5 23,2 11,0 17,6 Fx03 05-24A0 13,0 14,5 Fx04 05-31A0 Fx04 05-38A0 Fx05 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 41...
- Página 42 8.2.1.3 Intensidad y potencia de salida 481-500 V CA A V I S O Al elegir el convertidor de frecuencia, preste atención tanto a la tensión de alimentación como a la clasificación de sobrecar- 42 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 43 Fx06 05-73A0 Fx06 05-90A0 Fx07 05-106A Fx07 05-147A Fx08 05-170A Fx08 05-206A Fx09 05-245A Fx09 05-302A Fx09 05-385A Fx09 05-395A Fx10 05-480A Fx10 05-588A Fx10 05-658A Fx11 05-736A Fx11 05-799A Fx11 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 43...
- Página 44 0-100 % de la tensión de alimentación Frecuencia de salida 0-590 Hz Resolución de frecuencia 0,001 Hz Conmutación en la salida Ilimitada Depende de la tensión, la corriente y el modo de control. 44 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 45 Las entradas y salidas de control tienen aislamiento galvánico PELV respecto a la tensión de alimentación y al resto de terminales de tensión alta, a menos que se especifique lo contrario. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 45...
- Página 46 Las entradas y salidas de control tienen aislamiento galvánico PELV respecto a la tensión de alimentación y al resto de terminales de tensión alta, a menos que se especifique lo contrario. Tabla 17: Entrada digital y de encoder/pulsos Función Datos Entrada digital Lógica PNP o NPN seleccionables Niveles de tensión 0/24 V 46 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 47 250 V CA, 2 A Carga máxima del terminal (CA-15): Carga inductiva con cosφ = 0,4 250 V CA, 0,2 A Carga máxima del terminal (CC-1): Carga resistiva 80 V CC, 2 A Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 47...
- Página 48 EN IEC 61326-3-1:2017 Directiva sobre baja tensión (2014/35/UE) EN IEC 61800-5-1:2017 Normativas de seguridad Seguridad de la maquinaria EN ISO 13849-1:2015, IEC 60204-1:2018 Seguridad funcional IEC 61508-1:2010, IEC 61508-2:2010, EN IEC 61800-5-2:2017 48 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 49 Tabla 22: Entradas digitales de 24 V en bloques de terminales de E/S de seguridad X31, X32 Función Datos Entrada digital (extremo único/flotante) Lógica Nivel de tensión 0-24 V CC Nivel de tensión, 0 lógico PNP <5 V Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 49...
- Página 50 Configuración de la dirección del puer- Para obtener más información, consulte la guía de aplicación. to de comunicación Sustituya la batería por una pila Panasonic tipo BR1632A/DBN. Solo el personal cualificado puede sustituir la batería. 50 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 51 Temperatura ambiente -40...+70 °C (-40...+158 °F) Condiciones climáticas 2K11, máxima 95 % sin condensación Sustancias químicamente activas Partículas sólidas (no conductoras) Vibración Impacto Cuando se instala en el equipo: 2M4 Ambiente biológico Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 51...
- Página 52 Los dispositivos de protección de sobreintensidad deben instalarse lo más cerca posible del convertidor. Si se produce un cor- tocircuito, los fusibles y los magnetotérmicos protegen el cable de alimentación y limitan los daños en el convertidor de frecuencia y en los componentes conectados al mismo. 52 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 53 Para obtener más información, póngase en contacto con Danfoss o consulte las guías de instalación. 8.4.1 Fusibles conformes a IEC Para ajustarse a los requisitos de IEC, se recomienda el uso de fusibles gG y aR, en función de la clasificación del convertidor de frecuencia.
- Página 54 8.4.2 Fusibles conformes a UL Los productos Danfoss se han diseñado de acuerdo con la norma NEC 2023 y es obligatorio utilizar fusibles o magnetotérmicos con los convertidores de frecuencia. Danfoss recomienda utilizar una selección de los fusibles enumerados en el apartado Tabla 30.
- Página 55 Tabla 31: Fusibles máximos recomendados para bastidores IP21 (FK06-FK08, intervalo de tensión 3 x 380-500 V) Código de pro- Bastidor Potencia Recomenda- Probado Tipo de fusible SCCR míni- SCCR máxi- ducto [kW] do [A] con [A] ma [kA] ma [kA] 05-61A0 FK06 05-73A0 FK06 05-90A0 FK07 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 55...
- Página 56 En instalaciones conformes con UL, el interruptor debe utilizarse con un fusible en serie. Un controlador de motor combinado (CMC) es adecuado como protección de circuito derivado por sí mismo. La clasificación de intensidad de cortocircuito (SCCR) debe ajus- tarse a la clasificación indicada en Tabla 56 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 57 • Suministro de CC Las medidas de protección varían en función de la configuración. Para obtener más información, póngase en contacto con Danfoss. 8.5 Conectores de alimentación Para garantizar un funcionamiento correcto, observe las dimensiones de la sección transversal, la longitud de desforrado y los pares de apriete.
- Página 58 6 × 240 (6 × 500 MCM) 19 (168) / 35 – Perno Terminal de ca- (310) Freno y conexión de CC 2 × 185 (2 × 350 MCM) 19 (168) – Perno Terminal de ca- 58 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 59 Tabla 35: Pérdida de potencia por unidad Código de producto Sobrecarga baja Sobrecarga alta Sobrecarga alta con mayor carga de trabajo típ. máx. típ. máx. típ. máx. 05-01A3 05-01A8 05-02A4 05-03A0 05-04A0 05-05A6 05-07A2 05-09A2 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 59...
- Página 60 FA02 50 (29) – FA03 100 (59) – FA04 165 (97) – FA05 280 (165) – FA06 280 (165) – FA07 280 (165) – FA08 370 (218) – 60 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 61 90%. Las pérdidas incluyen, por ejemplo, filtros EMC y choppers de frenado, y se establecen basándose en los ajustes de fábrica. Para obtener información detallada, consulte la herramienta MyDrive ecoSmart (https://ecosmart.mydrive.danfoss.com). ® ™ Ilustración 9: Ejemplo de datos de MyDrive ecoSmart ® ™ Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 61...
- Página 62 8.9 Longitudes de los cables El convertidor de frecuencia admite longitudes de cable de hasta 300 m (984 ft). Consulte Tabla 40 para obtener detalles sobre las longitudes de los diferentes tipos de cables. 62 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 63 CE. De acuerdo con la Directiva EMC, Danfoss, como fabricante de productos/sistemas, es responsable de cumplir los requisitos esen- ciales de la Directiva EMC y de adjuntar el marcado CE. En el caso de aquellos sistemas que impliquen una carga compartida y otros terminales de CC, Danfoss solo puede garantizar el cumplimiento de la Directiva EMC cuando se conecten combinaciones de productos Danfoss del modo descrito en la documentación técnica.
- Página 64 Los convertidores de frecuencia se han especificado y comprobado de acuerdo con los requisitos industriales de inmunidad electro- magnética. El cumplimiento de los límites domésticos se da con un margen de seguridad, ya que los requisitos de inmunidad son inferiores a los de las instalaciones industriales. 64 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 65 9.2 Bastidores FA02-FA12 (IP20 / Tipo abierto) 9.2.1 Dimensiones de FA02a (0.39) Ø5.5 (0.22) Ø11 (0.43) (4.3) (2.9) (3.5) (2.8) (1.4) (8.7) Ø5.5 (0.22) (0.39) (7.2) Ilustración 10: Dimensiones de FA02a Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 65...
- Página 66 Dimensiones exteriores y de los Guía de diseño terminales 9.2.2 Dimensiones de FA02b (0.39) Ø5.5 (0.22) Ø11 (0.43) (4.3) (2.9) (3.5) (2.8) (1.4) (9.7) Ø5.5 (0.22) (0.39) (7.2) Ilustración 11: Dimensiones de FA02b 66 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 67 Dimensiones exteriores y de los Guía de diseño terminales 9.2.3 Dimensiones de FA03a (0.39) Ø5.5 (0.22) Ø11 (0.43) (4.3) (2.8) (4.5) (3.7) (1.9) (8.7) Ø5.5 (0.22) (0.39) (7.1) Ilustración 12: Dimensiones de FA03a Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 67...
- Página 68 Dimensiones exteriores y de los Guía de diseño terminales 9.2.4 Dimensiones de FA03b (0.39) Ø5.5 (0.22) Ø11 (0.43) (4.3) (2.8) (4.5) (3.7) (9.7) (1.9) Ø5.5 (0.22) (0.39) (7.1) Ilustración 13: Dimensiones de FA03b 68 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 69 Convertidores de frecuencia iC7-Automation Dimensiones exteriores y de los Guía de diseño terminales 9.2.5 Dimensiones de FA04a Ilustración 14: Dimensiones de FA04a Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 69...
- Página 70 Convertidores de frecuencia iC7-Automation Dimensiones exteriores y de los Guía de diseño terminales 9.2.6 Dimensiones de FA04b Ilustración 15: Dimensiones de FA04b 70 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 71 Convertidores de frecuencia iC7-Automation Dimensiones exteriores y de los Guía de diseño terminales 9.2.7 Dimensiones de FA05a Ilustración 16: Dimensiones de FA05a Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 71...
- Página 72 Convertidores de frecuencia iC7-Automation Dimensiones exteriores y de los Guía de diseño terminales 9.2.8 Dimensiones de FA05b Ilustración 17: Dimensiones de FA05b 72 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 73 Convertidores de frecuencia iC7-Automation Dimensiones exteriores y de los Guía de diseño terminales 9.2.9 Dimensiones de FA06 (8.8) (11.6) (7.9) (0.59) (6.7) (5.8) (0.59) (9.4) Ilustración 18: Dimensiones de FA06 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 73...
- Página 74 Convertidores de frecuencia iC7-Automation Dimensiones exteriores y de los Guía de diseño terminales 9.2.10 Dimensiones de FA07 (7.9) (9.1) (12.1) (0.59) (7.9) (4.5) (6.1) (0.59) (10) Ilustración 19: Dimensiones de FA07 74 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 75 9.3.1 Dimensiones de FK06 (7.6) 19.5 (6.7) (0.77) L1/L2/L3 X1/X2 -DC/R-, +DC/R+ U/V/W (9.9) (10.7) (7.9) (11.9) (6.7) (4.7) (6.1) (8.2) 19.5 (0.77) Ilustración 20: Dimensiones de FK06 9.3.2 Dimensiones de FK07 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 75...
- Página 76 (0.4) (4.7) -DC, R-, +DC/R+ (0.6) (2.3) (10.8) U/V/W (0.4) (11.6) (9.1) (12.9) (0.7) (7.9) (15.8) (4.7) (6.8) (15.8) (29.7) (15.8) (9.4) (0.8) Ø (0.4) (0.3) Ilustración 21: Dimensiones de FK07 76 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 77 En función del bastidor, la etiqueta se encuentra en la parte superior del convertidor de frecuencia, en la cubierta delantera del convertidor o en el interior del convertidor, tal como se muestra en el apartado Ilustración Ilustración 22: Ubicación de la etiqueta en los bastidores Fx02-Fx08 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 77...
- Página 78 Convertidores de frecuencia iC7-Automation Consideraciones sobre la Guía de diseño instalación mecánica Ilustración 23: Etiquetas de producto para Fx02-Fx08 (izquierda) y Fx09-Fx12 (derecha) 78 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 79 8.4 Fusibles y magnetotérmicos. Conformidad con UL y CE Los códigos de conformidad se indican junto con in- formación detallada sobre las limitaciones de homo- logación (si las hubiera). Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 79...
- Página 80 Para obtener más información, consulte la documentación de la opción. 80 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 81 All drives are designed and manufactured in accordance with company guidelines on prohibited and restricted substances. A list of these substances is available at www.danfoss.com. This symbol on the product indicates that it must not be disposed of as household waste. Do not dispose of equipment containing electrical components together with domestic waste.
- Página 82 50 %, 75 % y 100 % de la tensión nominal sin carga durante 30 minutos con cada incremento. Consulte Ilustración Ilustración 26: Procedimiento de reacondicionamiento de los condensadores de CC Tensión de reacondicionamiento (porcentaje de la tensión nominal) Horas 82 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 83 Asegúrese de que el convertidor de fre- cuencia tenga los valores nominales necesarios para la aplicación real. La altura máxima depende de la configuración de la red eléctrica y de la tensión de red. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 83...
- Página 84 10.6.1 Reducción de potencia en función de la temperatura ambiente • 10.6.2 Reducción de potencia por altitud • 10.6.3 Reducción de la frecuencia de salida • 10.6.4 Reducción de potencia nominal para la frecuencia de conmutación 84 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 85 Si la temperatura media en 24 horas no supera los 45 °C (113 °F), se permite el funcionamiento a una temperatura máxima de hasta 50 °C (122 °F) durante 1 hora. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 85...
- Página 86 Cuando el convertidor funcione por encima de la frecuencia de conmutación nominal, se requerirá una reducción de potencia nom- inal. Consulte la reducción de potencia recomendada para la salida en Ilustración Ilustración Ilustración Ilustración Ilustra- ción Ilustración 35 Ilustración 86 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 87 55 ° C (131 ºF) 60 ° C (140 ºF) [kHz] switch Ilustración 33: Reducción de potencia nominal en comparación con la frecuencia de conmutación para Fx09-Fx10 con sobrecarga baja (LO) Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 87...
- Página 88 No toque las zonas exteriores marcadas con el símbolo de temperatura elevada (triángulo amarillo). Estas superficies estarán calientes mientras el convertidor esté en uso e inmediatamente después de su desconexión. 10.7.1 Mantenimiento periódico Entre los casos habituales de mantenimiento se incluyen: 88 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 89 Si el convertidor de frecuencia Danfoss se utiliza en entornos cercanos a los límites o fuera de los límites de diseño, será necesario realizar un mantenimiento.
- Página 90 • Un espacio libre adecuado en la entrada y la salida garantizará un flujo de aire libre sobre el radiador que, a su vez, permitirá una refrigeración adecuada. 90 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 91 38. No exponga el convertidor a fuerzas de flexión de la estructura. La instalación debe realizarse en vertical (como se define en 10.8.3 Orientación de montaje) y la estructura no debe ser inflamable. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 91...
- Página 92 FK10 para montaje en suelo requieren un pedestal específico. Los bastidores FK11-FK12 se envían con un pedestal. Para obtener más información, consulte las guías de instalación de los kits de pedestal. 92 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 93 Consulte los apartados Tabla 48 Tabla 49 para obtener más información sobre los efectos de la dirección de montaje en el rendimiento del convertidor. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 93...
- Página 94 No es posible el montaje lado a lado 10.8.4 Tornillos, pernos y espárragos recomendados Consulte los tamaños recomendados para tornillos, pernos o espárragos para el montaje del convertidor, en la tabla Tabla 94 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 95 El espacio necesario para la refrigeración, las placas EMC y otras extensiones no se incluye en los patrones de perforación. Para obtener información sobre el espacio total necesario, consulte los esquemas de 9 Dimensiones exteriores y de los terminales. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 95...
- Página 96 200 (7,9) 15 (0,6) – – FA08 721 (28,4) – – 200 (7,9) – – – FA09 844 (33,2) 25 (0,98) 20 (0,79) 180 (7,1) 33,1 (1,3) 200 (7,9) 25 (0,98) 96 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 97 Al instalar los bastidores Fx06-Fx10, eleve el convertidor de frecuencia utilizando las argollas de elevación como se muestra en Ilustración 42. Asegúrese de que haya el espacio adecuado para acceder a las herramientas de elevación durante la instalación. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 97...
- Página 98 Al instalar los bastidores Fx11-Fx12, eleve el convertidor de frecuencia utilizando las argollas de elevación (consulte Ilustración 43). Utilice una barra para evitar doblar las anillas de elevación. 98 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 99 Consulte Tabla 53 para obtener más información so- bre los espacios libres de refrigeración necesarios. Ilustración 44: Espacio libre para refrigeración Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 99...
- Página 100 Espacio suficiente debajo del convertidor para acceder a la entrada del canal de refrigeración para la limpieza y extracción de los conectores enchufables (FA02-FA05) y para el montaje de las placas EMC (FA02-FA12). 100 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 101 Espacio suficiente para el conducto de refrigeración, que supere las necesidades de refrigeración. Como alternativa, desconecte el convertidor y retírelo de la instalación para realizar tareas de servicio. Espacio libre necesario para retirar la cubierta. Espacio necesario para abrir la puerta. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 101...
- Página 102 Ilustración 46: Esquema de cableado para convertidores de frecuencia con una tarjeta de control basada en Ethernet 11.2 Tipo de red y protección 11.2.1 Tipos de red El convertidor de frecuencia puede funcionar en diferentes tipos de red con una tensión de alimentación de red nominal: 102 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 103 Esto se puede hacer utilizando un osciloscopio adecuado o un equipo de medición especí- fico. El simple análisis del valor efectivo con una pinza amperimétrica en la conexión PE del convertidor de frecuencia provoca resul- tados insuficientes y engañosos. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 103...
- Página 104 NOTA: En la norma IEC/EN 60364-5-54 cl. 543.7 y en algunas normas de aplicación (por ejemplo, IEC/EN 60204-1), el límite para que se necesite un conductor de conexión a tierra de protección reforzado es una corriente de fuga de 10 mA. 104 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 105 En este capítulo se ofrece una introducción general a las prácticas de instalación conformes a EMC. Para obtener una instalación conforme a EMC, siga las instrucciones proporcionadas en las guías de instalación y seguridad suminis- tradas con el convertidor. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 105...
- Página 106 CE. De acuerdo con la Directiva EMC, Danfoss, como fabricante de productos/sistemas, es responsable de cumplir los requisitos esen- ciales de la Directiva EMC y de adjuntar el marcado CE. En el caso de aquellos sistemas que impliquen una carga compartida y otros terminales de CC, Danfoss solo puede garantizar el cumplimiento de la Directiva EMC cuando se conecten combinaciones de productos Danfoss del modo descrito en la documentación técnica.
- Página 107 Convertidores de frecuencia iC7-Automation Consideraciones sobre la Guía de diseño instalación eléctrica - L C - IEC 60309 Ilustración 48: Ejemplo de instalación correcta en cuanto a EMC Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 107...
- Página 108 Si se utiliza un cable no apantallado para la conexión de una resistencia de freno, se recomienda trenzar los cables para reducir el ruido eléctrico. Asegúrese de que los cables sean lo más cortos posibles para reducir el nivel de interferencias de todo el sistema y minimizar las pérdidas. 108 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 109 (7 AWG). Alternativamente, es posible utilizar dos cables de conexión a tierra nominales terminados por separa- do. No conecte a tierra los convertidores entre sí en cadena (consulte el apartado Ilustración 50). Ilustración 50: Principio de conexión a tierra Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 109...
- Página 110 Los convertidores de frecuencia son independientes del motor y se pueden conectar a cualquier marca de motor. Para obtener instrucciones sobre cómo ajustar los motores, consulte la guía de aplicación relevante. Para obtener información detallada sobre los tipos de motores compatibles, póngase en contacto con Danfoss. 110 | Danfoss A/S © 2023.05...
- Página 111 11.4.5 Protección térmica del motor Durante el funcionamiento, el motor conectado al convertidor de frecuencia puede supervisarse para evitar el sobrecalentamiento. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 111...
- Página 112 8.5 Conectores de alimentación. Las dimensiones se aplican tanto a cables sólidos como trenzados. 11.5.1 Requisitos de par Las conexiones deben apretarse al par de apriete correcto. Consulte Tabla 56 Tabla 112 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 113 E/S de la tarjeta de control con la tarjeta de E/S básica opcional, consulte el apartado Ilustración Los conectores de control de los convertidores de frecuencia iC7 disponen de tres colores diferentes, cada uno de los cuales indica una característica diferente del conector. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 113...
- Página 114 11 12 13 14 15 16 17 18 19 20 61 62 31 32 33 34 35 X101 X102 Ilustración 51: Ubicación de las conexiones en la tarjeta de control sin opciones de extensión de funciones 114 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 115 Las E/S digitales y analógicas adicionales se encuentran en la tarjeta de E/S básica opcional. Consulte Tabla 62 Tabla 63 para con- ocer la configuración y las funciones compatibles de cada E/S. Para obtener más información sobre las funcionalidades, consulte la guía de aplicación correspondiente. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 115...
- Página 116 Hay dos relés en la tarjeta de E/S básica. Cada uno de los relés está galvánicamente aislado de los otros elementos de control y puede operar con tensiones de hasta 250 V. Deben tenerse en cuenta los requisitos de montaje pertinentes. 116 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 117 Hay disponible una pantalla/placa de fijación combinada, la placa EMC del fieldbus, como accesorio para reforzar la fijación mecáni- ca de los cables. Para conocer los datos relativos a la realización de pedidos, consulte 12.4 Pedidos de piezas de autoservicio. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 117...
- Página 118 La posición de los puertos y la ruta de cableado recomendada se muestran en Ilustración 55 y en Ilustración Ilustración 55: Ubicaciones de los puertos de comunicación X0, X1 y X2 en los bastidores FK06-FK08 118 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 119 Guía de instalación de los kits de montaje de los paneles de control de la serie iC7 para obtener más información sobre el montaje externo de los paneles de control. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 119...
- Página 120 Para los bastidores Fx06-Fx12, el cableado de control debe seguir el recorrido que se muestra en Ilustración 58. El convertidor tiene puntos específicos de fijación para asegurar la posición de los cables. 120 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 121 0,2–1,5 (24–16) 10 (0,4) Flexibles 0,2–1,5 (24–16) 10 (0,4) Flexible con casquillo sin manguito de plástico 0,5-1,5 (20-16) 10 (0,4) Flexible con casquillo con manguito de plástico 0,5 (24) 10 (0,4) Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 121...
- Página 122 Ilustración 61 Ilustración 62. Se admiten configuraciones con el mismo nivel de tensión en ambos canales (+24 V), pero también configuraciones con diferentes niveles de tensión (+24 V y GND). 122 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 123 Ilustración 62: Ejemplo de conexión STO para el uso de diferentes polaridades Para obtener más información sobre la seguridad funcional, consulte la Guía de funcionamiento de seguridad funcional de la serie iC7. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 123...
- Página 124 Danfoss. Para obtener ® más información, consulte el sitio web de realización de pedidos en www.danfoss.com. 12.1.1 Código de modelo La configuración del convertidor de frecuencia se muestra en el código de modelo. El código de modelo puede utilizarse para iden- tificar la configuración específica del convertidor de frecuencia y sus características integradas.
- Página 125 • Un guión (-) indica que la selección no está disponible. Las dependencias no se describen detalladamente, pero el configurador de www.danfoss.com admite las selecciones correctas para los convertidores de frecuencia. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 125...
- Página 126 Se pueden seleccionar funciones de hardware adicionales como se indica en Tabla 74 Tabla 75. Si no se realiza una selección al solicitar un convertidor de frecuencia, se aplicará la selección estándar (mostrada en negrita). 126 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 127 El chopper de frenado integrado y los terminales de CC no pueden combinarse con el dispositivo de entrada de red (fusibles de CA y conmutador de red). Los terminales de CC y el chopper de frenado no pueden combinarse. Los terminales de CC y freno no están disponibles en los bastidores FK09a y FK10a. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 127...
- Página 128 Tabla 78: Software de la aplicación y selección de funciones adicionales en el código de modelo Función Código del modelo Descripción de la selección Serie de productos +DAAU iC7-Automation Funcs. adics. convertidor 1 +DD1X Ninguno 128 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 129 Cuando se instala un filtro avanzado de armónicos en un convertidor de frecuencia, los fusibles solo pueden moverse desde la en- trada del convertidor de frecuencia a la entrada del filtro. Danfoss recomienda utilizar filtros Danfoss con los convertidores de frecuencia iC7. Para obtener más información, consulte la documentación del filtro.
- Página 130 – P2AX5e 132N6811 P2AX5e 132N6827 05-147A Todos 139,0 – – P2AX5e 132N6812 P2AX5e 132N6828 05-170A Todos 167,0 – – P2AX6e 132N6813 P2AX6i 132N6829 05-206A 198,0 – – P2AX6e 132N6814 P2AX6i 132N6831 130 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 131 P2AX8e 2 x 132N9619 P2AX8e 2 x 132N9621 05-1260 1213,0 – – P2AX8e 3 x 132N9619 P2AX8e 3 x 132N9621 1059,0 – – P2AX8e 3 x 132N9618 P2AX7i 3 x 132N9620 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 131...
- Página 132 P2AX3i 132N6498 P2AX3i 132N6789 05-43A0 Todos 43,0 – – P2AX3i 132N6499 P2AX3i 132N6790 05-61A0 Todos 57,0 – – P2AX3i 132N6500 P2AX3i 132N6791 05-73A0 Todos 70,0 – – P2AX4i 132N6501 P2AX4i 132N6792 132 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 133 P2AX8e 2 x 132N9615 P2AX8e 2 x 132N9617 847,0 – – P2AX8e 2 x 132N9615 P2AX8e 2 x 132N9617 05-1120 1078,0 – – P2AX8e 3 x 132N9614 P2AX7e 3 x 132N9616 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 133...
- Página 134 Todos – – P2AX1i 132N6491 P2AX1i 132N6785 05-05A6 Todos – – P2AX1i 132N6491 P2AX1i 132N6785 05-07A2 Todos – – P2AX1i 132N6491 P2AX1i 132N6785 05-09A2 Todos – – P2AX1i 132N6491 P2AX1i 132N6785 134 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 135 P2AX8i 2 x 132N6513 P2AX7i 2 x 132N6800 501,0 – – P2AX8i 2 x 132N6513 P2AX7i 2 x 132N6800 05-736A 633,0 – – P2AX8e 2 x 132N6514 P2AX7e 2 x 132N6801 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 135...
- Página 136 Kit IP21 / UL Tipo 1 - P2KX1b 136B3119 Kit IP21/UL Tipo 1 con contactor - P2KX1b 136B3132 130B3283 Kit IP21 / UL Tipo 1 - P2KX2b 136B3120 Kit IP21/UL Tipo 1 con contactor - P2KX2b 136B3133 130B3284 136 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 137 Las clasificaciones de protección son IP00 o IP20 y UL de tipo abierto. Hay dis- ponible un kit de actualización IP21/UL de tipo 1 opcional. Bastidor El tipo de bastidor del filtro, que también se utiliza como referencia en los esquemas mecánicos. Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 137...
- Página 138 S1A02 12,5 132H5063 S1C02 132H5073 S1A02 05-12A5 12,5 12,5 132H5063 S1C02 132H5073 S1A02 12,5 12,5 132H5063 S1C02 132H5073 S1A02 12,5 132H5063 S1C02 132H5073 S1A02 05-16A0 14,5 14,5 132H5064 S1C03 132H5074 S1A03 138 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 139 S1A07 132H5068 S1C07 132H5080 S1A07 05-106A 132H5068 S1C07 132H5080 S1A07 132H5068 S1C07 132H5080 S1A07 132H5068 S1C07 132H5080 S1A07 05-147A 132H5069 S1C08 132H5081 S1A08 132H5069 S1C08 132H5081 S1A08 132H5069 S1C08 132H5081 S1A08 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 139...
- Página 140 Fx02-Fx12 136B2082 Kit de montaje en superficie del panel de control Fx02-Fx12 136B2083 Cable del panel de control, 2,5 m Fx02-Fx12 136B2084 Cable del panel de control, 5 m Fx02-Fx12 136B2085 140 | Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269...
- Página 141 Kit de refrigeración de entrada inferior / salida posterior para FA12 176F4060 convertidores de frecuencia FA12 Kit de refrigeración de entrada posterior / salida superior para FA12 176F4062 convertidores de frecuencia FA12 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 141...
- Página 142 Las piezas de autoservicio disponibles aparecen indicadas en Tabla 92. Para otras piezas, póngase en contacto con Danfoss. Tam- bién puede encontrar una lista de las piezas de repuesto disponibles para los productos en www.danfoss.com. Tabla 92: Lista de piezas de autoservicio Tipo de pieza...
- Página 143 Placa EMC de fieldbus FA02-FA12 FA02-FA08 136B1926 Placa EMC de fieldbus FA02-FA12 FA09-FA12 176F3529 Ventilador principal FA02 FA02 136B2077 Ventiladores Ventilador principal FA03 FA03 136B2078 Ventilador principal FA04 FA04 136B2079 Ventilador principal FA05 FA05 136B2080 Danfoss A/S © 2023.05 AJ319739940640es-000301 / 136R0269 | 143...
- Página 144 Directiva sobre baja tensión..............14 Homologaciones..................14 Directivas......................14 Homologación CSA/cUL................14 Diseño ecológico...................16, 61 Disipación del ruido..................60 Disposal.....................81, 81 Documentación adicional................9 Información del producto..............9, 10, 10 Instalación Personal cualificado................13 Instalación del motor................110 144 | Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269...
- Página 145 Patrones de perforación.............. 95, 96, 97 Perfiles de carga....................23 Uso previsto....................9, 9 Personal cualificado................9, 13 Potencia de frenado..................36 Ó Principio de control del motor..............27 Órdenes remotas.....................9 Procedimiento para realizar pedidos..........124 Danfoss A/S © 2023.05 AJ319739940640es-000301/136R0269 | 145...
- Página 146 Danfoss A/S o de empresas del grupo Danfoss. Danfoss y el logotipo de Danfoss son marcas comerciales de Danfoss A/S. Todos los derechos reservados.
