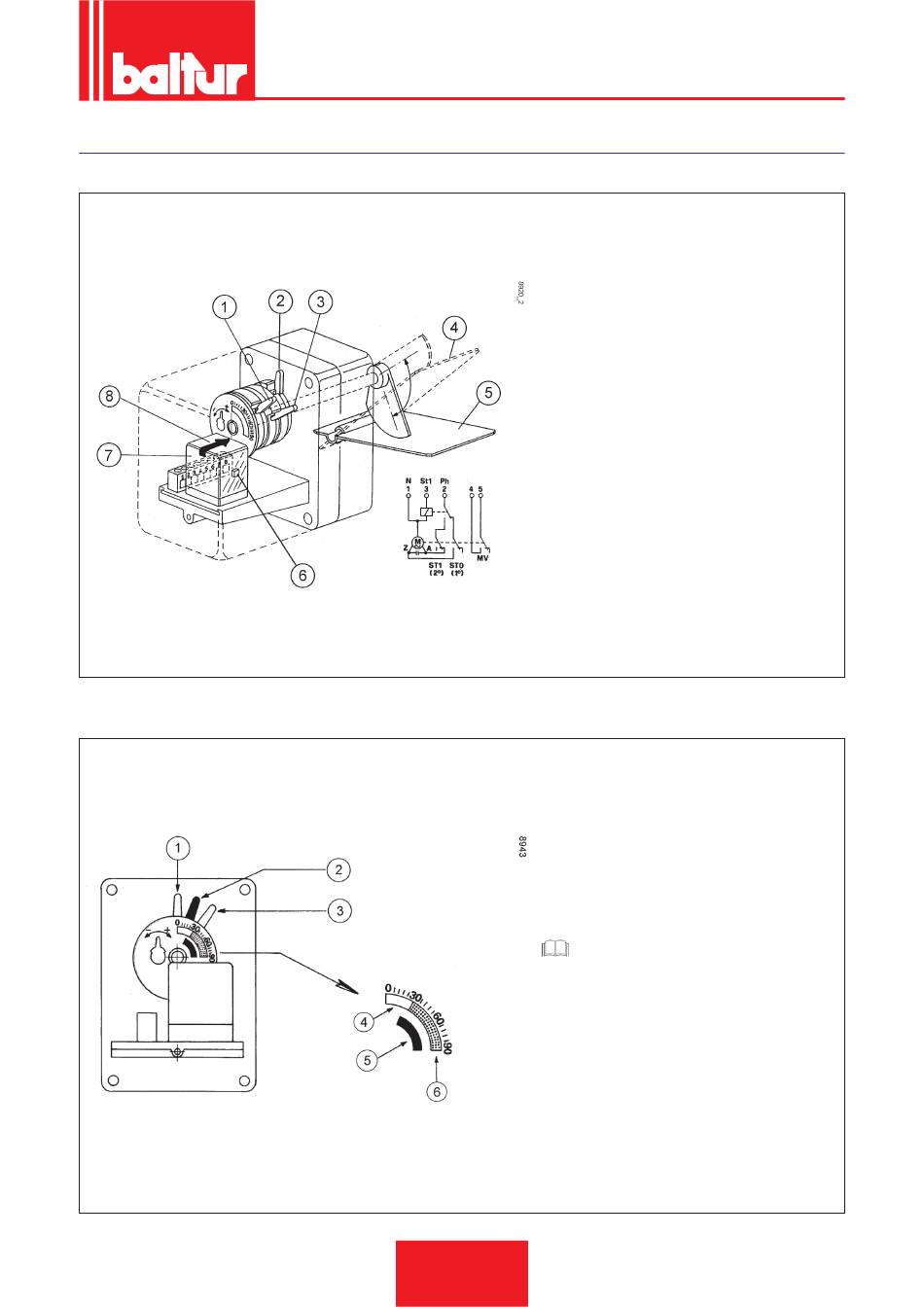

SERVOMOTOR MANDO MAMPARA AIRE CONNECTRON "LKS 120-02 (B5-5-51)

CON EL QUEMADOR DETENIDO, MAMPARA DE AIRE CERRADA.
REGULACIÓN, PARA EL PRIMER ENCENDIDO DEL SERVOMOTOR.
1) La leva de activación válvula 2ª llama (color negro)
tiene que estar en la posición intermedia entre las
levas que regulan el aire de la 1ª y la 2ª llama
2) Leva de regulación del aire 1ª llama (color azul)
3) Leva de regulación de aire 2ª llama (color rojo)
4) Mampara de aire en posición abierta
5) Mampara de aire en posición cerrada
6) Pulsador activación manual 2ª llama
7) Relé inversión del sentido de rotación
8) Referencia índice servo mando.
1 Neutro
2 Fase
3 Termostato 2ª llama
4/5 Micro interruptor para válvula 2ª llama
Para el primer encendido, regular indicativamente las
levas del siguiente modo:
1) Leva de activación válvula 2ª llama (color negro)
40°
2) Leva de regulación del aire 1ª llama (color azul)
25°
3) Leva de regulación de aire 2ª llama (color rojo) 50°
4) Azul
5) Negro
6) Rojo
PRECAUCIÓN / ADVERTENCIAS
La posición de las levas tendrá que ser ade-
cuada al suministro efectivo de combustible,
verificando la combustión con los instrumentos
específicos.
El caudal de aire en posición de 1ª llama tie-
ne que corresponder por lo menos al 50 % del
caudal de aire total.
