8.1.8.5
Relé controlado por temporizador
Un relé puede ser controlado por puntos de ajuste de tiempo, utilizando la hora del día.
Parámetro
Relé asignado (2.5.10.1) (Página 307)
Tiempo de activación (2.5.10.2) (Pági‐
na 308)
Duración (2.5.10.3) (Página 308)
8.1.8.6
Control básico
El SITRANS LT500 tiene funciones de control básicas para controlar cualquier parte del proceso
accionada por relés. Para configurar el control básico para aplicaciones sencillas, utilice el
asistente Control básico (Página 107) en la Puesta en marcha local.

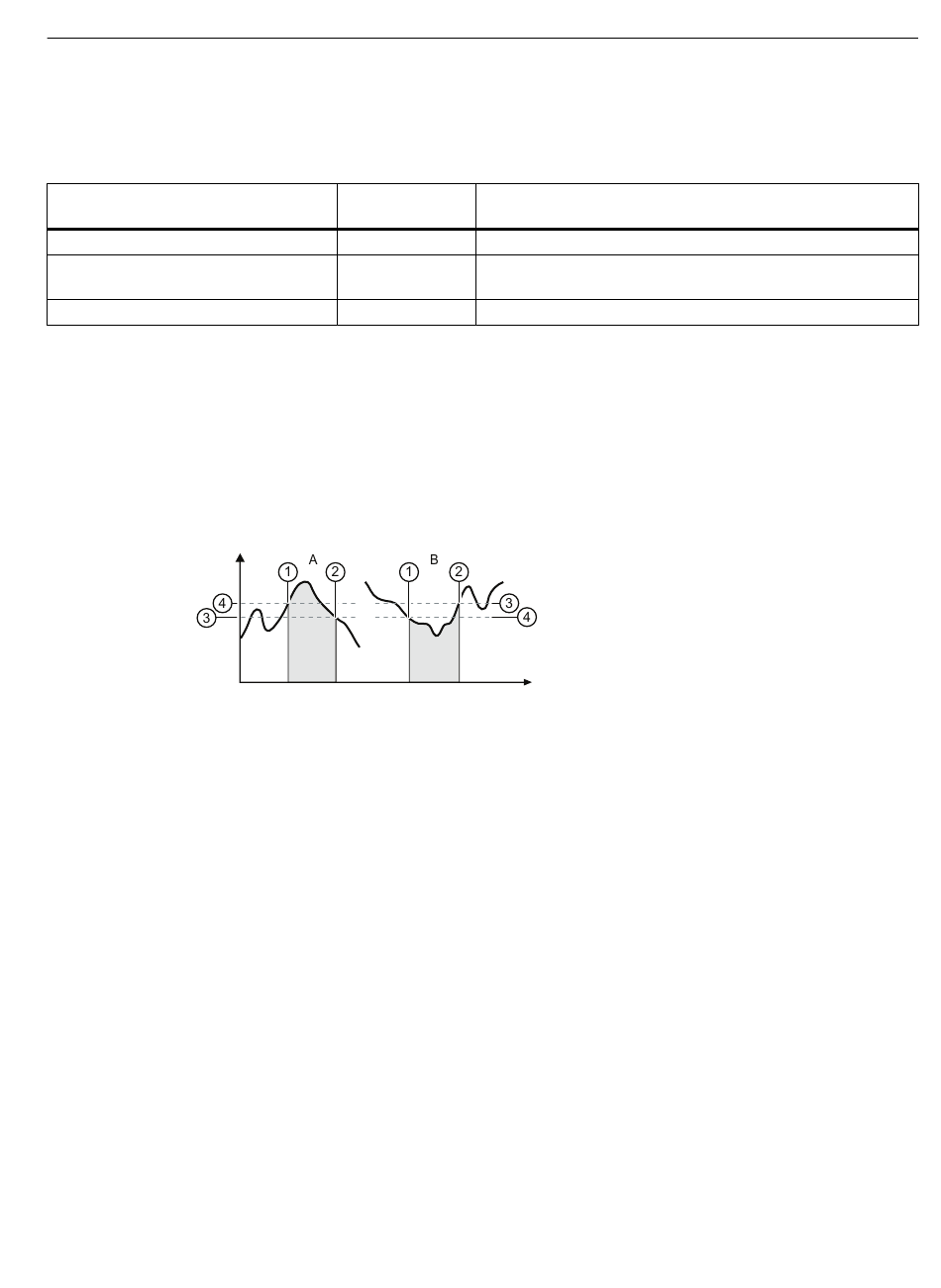

Los relés se manejan mediante la función de control básico utilizando puntos de ajuste de
encendido y apagado, según el ejemplo siguiente.
A
①
②
③
④
B
①
②
③
④
Para configurar el control básico más allá de la configuración del asistente, consulte el menú
Control básico (2.5.11) (Página 308).
8.1.8.7
Alarmas
El SITRANS LT500 tiene una función para controlar fácilmente las alarmas basadas en los valores
del proceso y el diagnóstico de los sensores. Para configurar el control básico para aplicaciones
sencillas, utilice el asistente Alarmas (Página 110) en la Puesta en marcha local.
SITRANS LT500 con entradas para transductor ultrasónico
Instrucciones de servicio, 02/2024, A5E52003713-AA
Valor de mues‐
treo
Salida de relé 1
14:00
60,0
Aplicación de nivel positivo
Punto en el que el nivel alcanza el valor de consigna de encendido (ON), y el relé se activa
Punto en el que el nivel alcanza el valor de consigna de apagado (OFF), y el relé se activa
Valor de consigna Off
Valor de consigna On
Aplicación de nivel negativo
Punto en el que el nivel alcanza el valor de consigna de encendido (ON), y el relé se activa
Punto en el que el nivel alcanza el valor de consigna de apagado (OFF), y el relé se activa
Valor de consigna Off
Valor de consigna On
Descripción
Establece el relé asignado a este control
Activa el relé a las 14 horas
Activa el relé durante 60 segundos
Funcionamiento
8.1 Interfaz de usuario local
205
