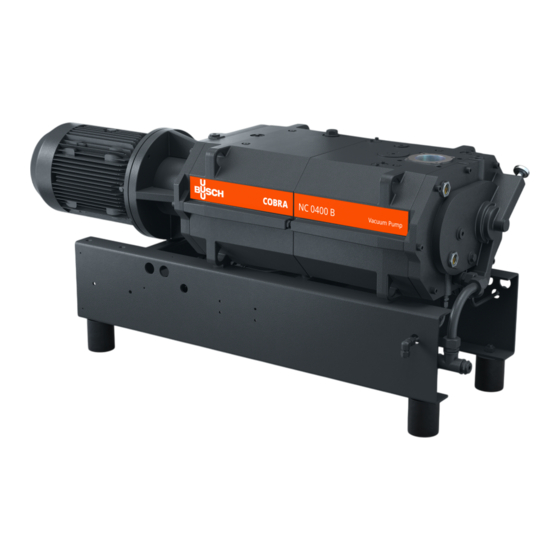

BUSCH COBRA NC 0400 B Manual De Instrucciones
Bombas de vacío secas de tornillo
Ocultar thumbs
Ver también para COBRA NC 0400 B:
- Manual de instrucciones (40 páginas) ,
- Manual de instrucciones (40 páginas) ,
- Manual de instrucciones (52 páginas)
Manuales relacionados para BUSCH COBRA NC 0400 B
Resumen de contenidos para BUSCH COBRA NC 0400 B
- Página 1 COBRA Bombas de vacío secas de tornillo NC 0400 B Versión refrigerada por agua (WCV) Manual de instrucciones 0870565283 | A0008_es | Instrucciones originales 08/07/2024...
- Página 2 Esquema de conexiones del sensor del nivel (opcional) ..............Puesta en marcha inicial ............................. Transporte de vapores condensables ......................Procedimiento de líquido de aclarado ......................Procedimiento de gas de purga ........................Mantenimiento ..............................Plan de mantenimiento ............................2 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 3 Desmontaje y eliminación de residuos ......................Piezas de repuesto ............................... Solución de problemas............................Datos técnicos............................... Líquido de refrigeración ............................Aceite ..................................Declaración de conformidad UE ......................... Declaración de conformidad del Reino Unido ....................Instruction Manual COBRA NC 0400 B WCV_ES_es 3 | 52...
- Página 4 Antes de manipular la máquina, debe haber leído y comprendido este manual de instrucciones. Si necesita cualquier aclaración, póngase en contacto con su representante de Busch. Lea atentamente este manual antes de usar la máquina y guárdelo para poder consultarlo más ade- lante.
- Página 5 Tapón de drenaje de aceite Tapón de llenado de aceite Mirilla de aceite Intercambiador de calor de placas Tapón para la rotación manual de los roto- Silenciador Válvula de seguridad Termómetro Interruptor de temperatura Instruction Manual COBRA NC 0400 B WCV_ES_es 5 | 52...
- Página 6 El desplazamiento de otros medios genera un aumento de las cargas térmicas o mecánicas de la máquina y solo se permite previa consulta a Busch. La máquina se ha diseñado para colocarse en entornos que no sean potencialmente explosivos.
- Página 7 Sistema de barrera de gas El sistema de gas de sellado permite el suministro de aire comprimido o nitrógeno en las sellos de eje del lado del motor para mejorar la eficiencia del sellado. Instruction Manual COBRA NC 0400 B WCV_ES_es 7 | 52...
- Página 8 Asimismo, dos interruptores de nivel (LS1 y LS2) supervisan la cantidad del líquido de purga. Interruptor de nivel superior (LS1 ► L Advertencia temprana alarma Interruptor de nivel inferior (LS2 ► L Apertura, hay que detener el barrido apertura 8 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 9 ● Para conocer el peso de la máquina, consulte el capítulo Datos técnicos o la placa de característi- cas (NP). ● Compruebe que la máquina no haya sufrido daños durante el transporte. Instruction Manual COBRA NC 0400 B WCV_ES_es 9 | 52...
- Página 10 3 | Transporte Si la máquina está fijada a una placa de base: ● Retire la máquina de la placa de base. 10 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 11 Utilice aceite standard de la bomba, consulte el apartado Aceite [➔ 49]. ● Antes de volver a arrancar la máquina, drene el aceite hasta el nivel normal, consulte " drenado de aceite" en el apartado Cambio de aceite [➔ 38]. Instruction Manual COBRA NC 0400 B WCV_ES_es 11 | 52...
- Página 12 Si se instala la máquina a una altitud superior a 1000 metros sobre el nivel del mar: ● Póngase en contacto con su representante de Busch, ya que será necesario reducir la poten- cia máxima del motor o limitar la temperatura ambiente.
- Página 13 DN80 PN16, EN 1092-1 Si la máquina se utiliza como parte de un sistema de vacío: ● Busch recomienda la instalación de una válvula de corte para evitar que la máquina se gire hacia atrás. ● Asegúrese de que las líneas de conexión no provoquen tensiones en las conexiones de la máqui- na.
- Página 14 Entrada de agua de refrigeración Escape de agua de refrigeración Intercambiador de calor de placas ● Conecte las conexiones de agua de refrigeración (CWI / CWO) al abastecimiento de agua. 14 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 15 Materiales en contacto con el agua de refrigera- Acero inoxidable ción NOTA Conversión de las unidades de dureza del agua. 1 mg/l (ppm) = 0,056 °dh (grados alemanes) = 0,07 °e (grados ingleses) = 0,1 °fH (grados france- ses) Instruction Manual COBRA NC 0400 B WCV_ES_es 15 | 52...
- Página 16 5 | Instalación 5.2.4 Conexión del sistema de gas de sellado (opcional) Sin panel de nitrógeno Descripción Conexión de gas de sellado Caudalímetro Regulador de caudal Manómetro Válvula de regulación de presión 16 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 17 (PRV) Filtrado µm Caudal recomendado SLM (litros están- 2 ... 3 dares por minu- Calidad del aire (solo para aire) De acuerdo con Clase 5.4.4. ISO 8573-1 Instruction Manual COBRA NC 0400 B WCV_ES_es 17 | 52...
- Página 18 Presión máxima del gas bar (g) Ajuste de la presión recomendada en la vál- bar (g) vula de regulación de presión (PRV) Filtrado µm Caudal recomendado SLM (litros están- dares por minu- 18 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 19 (g) Ajuste de la presión recomendada en la vál- bar (g) vula de regulación de presión (PRV) Filtrado µm Caudal recomendado SLM (litros están- ≥ 75 dares por minu- Instruction Manual COBRA NC 0400 B WCV_ES_es 19 | 52...
- Página 20 Utilización de un aceite inadecuado. Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. Consulte el tipo y la capacidad de aceite en Datos técnicos y en Aceite [➔ 49]. 20 | 52...
- Página 21 Si no hay ninguna pegatina (referencia 0565 568 959) en la máquina: ● Solicítela al representante de Busch. Llenado del líquido de refrigeración Para conocer el tipo y la capacidad del líquido refrigerante, consulte Datos técnicos y Líquido refrige- rante [➔ 48]. Instruction Manual COBRA NC 0400 B WCV_ES_es 21 | 52...
- Página 22 Instalación del dispositivo de inyección de líquido (opcional) Descripción Tapón de llenado de líquido de purga Depósito de líquido de limpieza Regulador de caudal Brida de entrada Indicador de nivel Sensor de nivel Electroválvula 22 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 23 ● Monte el motor en la máquina, incluido el acople de estrella. Para obtener más información sobre el acoplamiento, vaya a www.ktr.com y descargue el manual de instrucciones de los acoplamientos ROTEX ® Instruction Manual COBRA NC 0400 B WCV_ES_es 23 | 52...
- Página 24 5 | Instalación Inglés Alemán Francés Manual de instrucciones en es- Manual de instrucciones en ale- Manual de instrucciones en fran- pañol mán cés 24 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 25 (consulte Datos técnicos). Póngase en contacto cn su representante de Busch si necesita más consejos e información. Instruction Manual COBRA NC 0400 B WCV_ES_es 25 | 52...
- Página 26 ● Si la máquina está equipada con un conector de alimentación eléctrica, instale un dispositivo de protección de corriente residual para proteger a las personas en caso de aislamiento defectuoso. ● Busch recomienda instalar un dispositivo de protección residual de tipo B y adecuado para la instalación eléctrica.
- Página 27 ● Si la máquina está equipada con un conector de alimentación eléctrica, instale un dispositivo de protección de corriente residual para proteger a las personas en caso de aislamiento defectuoso. ● Busch recomienda instalar un dispositivo de protección residual de tipo B y adecuado para la instalación eléctrica.
- Página 28 Conexión en triángulo (baja tensión): Conexión en estrella (alta tensión): Conexión en doble estrella, motor multivoltaje con 12 pines (baja tensión): Conexión en estrella, motor multivoltaje con 12 pines (alta tensión): 28 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 29 Si es necesario modificar la rotación del motor: ● Intercambie dos cables de fase del motor cualesquiera. Esquema de conexiones de la electroválvula (opcional) Referencia: 0654 000 092 Instruction Manual COBRA NC 0400 B WCV_ES_es 29 | 52...
- Página 30 Contacto: Normalmente cerrado Conexión eléctrica de los dispositivos de monitorización NOTA Para prevenir potenciales alarmas molestas, Busch recomienda configurar el sistema de con- trol con un retardo de tiempo de al menos 20 segundos. 6.5.1 Esquema de conexiones del termostato Referencia: 0651 556 533 U = 250 V CA;...
- Página 31 = LS1 ► pin 1 + 4 ► nivel bajo «advertencia» warning = LS2 ► pin 1 + 4 ► nivel bajo «detener lavado» trip 1 = Marrón ; 4 = Negro Instruction Manual COBRA NC 0400 B WCV_ES_es 31 | 52...
- Página 32 Si la máquina está equipada con un sistema de gas de sellado: ● Abra el suministro de gas de sellado. ● Ajuste la presión del gas de sellado y el caudal. ● Arranque la máquina. 32 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 33 ● Reduzca la velocidad del motor a 10 Hz (frecuencia mínima admisible) con la válvula de entrada cerrada ● Abra el dispositivo de flushing líquido (electroválvula) ● Adapte el caudal de líquido de purga de acuerdo con los requisitos de la aplicación Instruction Manual COBRA NC 0400 B WCV_ES_es 33 | 52...
- Página 34 ● Abra la inyección de gas (válvula solenoide) ● La duración del lavado depende de la aplicación (mínimo 200 segundos para que la máquina quede inerte) ● Cierre la inyección de gas 34 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 35 ● Debe llevar el equipo de protección individual adecuado. PRECAUCIÓN Superficies muy calientes. Existe riesgo de quemaduras. ● Antes de hacer cualquier cosa que requiera tocar la máquina, deje que se enfríe primero. Instruction Manual COBRA NC 0400 B WCV_ES_es 35 | 52...
- Página 36 Busch). Anualmente ● Lleve a cabo una inspección visual y limpie la máquina de polvo y suciedad. ● Compruebe las conexiones eléctricas y los dispositivos de control. 36 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 37 ● Rellénelo si es necesario (consulte Llenado de aceite [➔ 20]). Inspección del nivel del líquido de refrigeración ● Detenga la máquina. ● Llénela, si fuera necesario. Para ello, consulte Llenado del líquido de refrigeración [➔ 21]. Instruction Manual COBRA NC 0400 B WCV_ES_es 37 | 52...
- Página 38 (pieza de repuesto original de Busch) Cambio de aceite AVISO Utilización de un aceite inadecuado. Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. 38 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 39 Mantenimiento | 8 Descripción Tapón magnético Descripción Tapón magnético Consulte el tipo y la capacidad de aceite en Datos técnicos y en Aceite [➔ 49]. Instruction Manual COBRA NC 0400 B WCV_ES_es 39 | 52...
- Página 40 8 | Mantenimiento Una vez realizado el llenado de aceite: ● Escriba la fecha del cambio del aceite en la pegatina. 40 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 41 Si no hay ninguna pegatina (referencia 0565 568 959) en la máquina: ● Solicítela al representante de Busch. Sustitución del líquido de refrigeración Para conocer el tipo y la capacidad del líquido refrigerante, consulte Datos técnicos y Líquido refrige- rante [➔ 48]. Instruction Manual COBRA NC 0400 B WCV_ES_es 41 | 52...
- Página 42 ● Descontamine la máquina en la medida de lo posible e indique la situación de contaminación en una "Declaración de Contaminación". Busch solo aceptará la máquina junto con una «declaración de contaminación» debidamente relle- nada y firmada con carácter jurídicamente válido, que se puede descargar en el siguiente enlace: buschvacuum.com/declaration-of-contamination.
- Página 43 ● Separe los residuos especiales de la máquina. ● Elimine estos residuos especiales de conformidad con la normativa aplicable. ● Deseche la máquina según las normas aplicables a la chatarra. Instruction Manual COBRA NC 0400 B WCV_ES_es 43 | 52...
- Página 44 Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice únicamente piezas de repuesto, consumibles y suministros originales de Busch para ga- rantizar el correcto funcionamiento de la máquina y validar la garantía. No hay kits de recambios estándar disponibles para este producto.
- Página 45 ● Repare la máquina. condensado restante. ● Realice una comprobación del proceso y siga las reco- mendaciones en caso de transporte de vapores con- densables. El motor es defectuoso. ● Cambie el motor. Instruction Manual COBRA NC 0400 B WCV_ES_es 45 | 52...
- Página 46 Para la resolución de problemas que no aparecen en la tabla de resolución de problemas, póngase en contacto con su representante de Busch. 46 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 47 Requisitos del agua de refrigeración Véase Conexión del agua de re- frigeración [➔ 14] Capacidad de aceite - lado motor Capacidad de aceite - lado de admisión Capacidad de líquido refrigerante aprox. Peso aproximado Instruction Manual COBRA NC 0400 B WCV_ES_es 47 | 52...
- Página 48 Número de pieza (envase de 20 l) 0831 238 761 El refrigerante Zitrec ® M-25 (líquido refrigerante) está listo para su uso y no requiere agua adicional. Para obtener más información, visite www.arteco-coolants.com. 48 | 52 Instruction Manual COBRA NC 0400 B WCV_ES_es...
- Página 49 0831 168 356 Número de pieza (envase de 5 l) 0831 168 357 Número de pieza (envase de 10 l) 0831 210 162 Número de pieza (envase de 20 l) 0831 168 359 Instruction Manual COBRA NC 0400 B WCV_ES_es 49 | 52...
- Página 50 Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez (Suiza) declara que máquina: COBRA NC 0400 B; COBRA NT 0400 B; COBRA NL 0400 B ; COBRA NX 0400 B cumple(n) todas las disposiciones pertinentes de las directivas de la UE: –...
- Página 51 Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez (Suiza) declara que máquina: COBRA NC 0400 B; COBRA NT 0400 B; COBRA NL 0400 B ; COBRA NX 0400 B cumple todas las disposiciones pertinentes de la legislación del Reino Unido: –...
- Página 52 Con una red de más de 60 empresas en más de 40 países y agencias por todo el mundo, Busch cuenta con presencia global. En cada país, nuestro personal local altamente formado proporciona una asistencia a medida respaldada por una red global de experiencia.
