T40337
15. Evalúe la liberación remota y el funcionamiento de
la N550 desde el punto más remoto. Gire la manija
a la izquierda para abrir la válvula. La válvula debe
permanecer abierta. LA MANIJA Y LA VÁLVULA
DEBEN "CERRARSE" RÁPIDAMENTE cuando (a)
se jale el cable de liberación remota y (b) se cierre
la manija desde la posición abierta.
ADVERTENCIA
!
Todas las válvulas de emergencia Tipo N550
abiertas conectadas a la liberación remota
deben cerrarse adecuadamente cuando se
jale el cable de liberación.
Conexión neumática
Instalación del bloque de liberación
neumática Tipo P327D
Si se instalan varias válvulas en el mismo punto, la
liberación remota puede lograrse con el bloque de
liberación neumática Tipo P327D que reemplaza
el bloque de enganche del cable instalado en las
válvulas Tipo N550.
Para instalar el P327D, consulte la Figura 4:
1. Cierre la válvula Tipo N550. La manija está paralela
a la tubería.
2. Retire el extremo largo del resorte externo desde
abajo del bloque de enganche. NO RETIRE EL
RESORTE DE LA MANIJA.
A LA MANGUERA
LLAVE DE CABEZA ALLEN
5/32 (4) REQUERIDA
LLAVE DE CABEZA ALLEN
5/32 (4) REQUERIDA

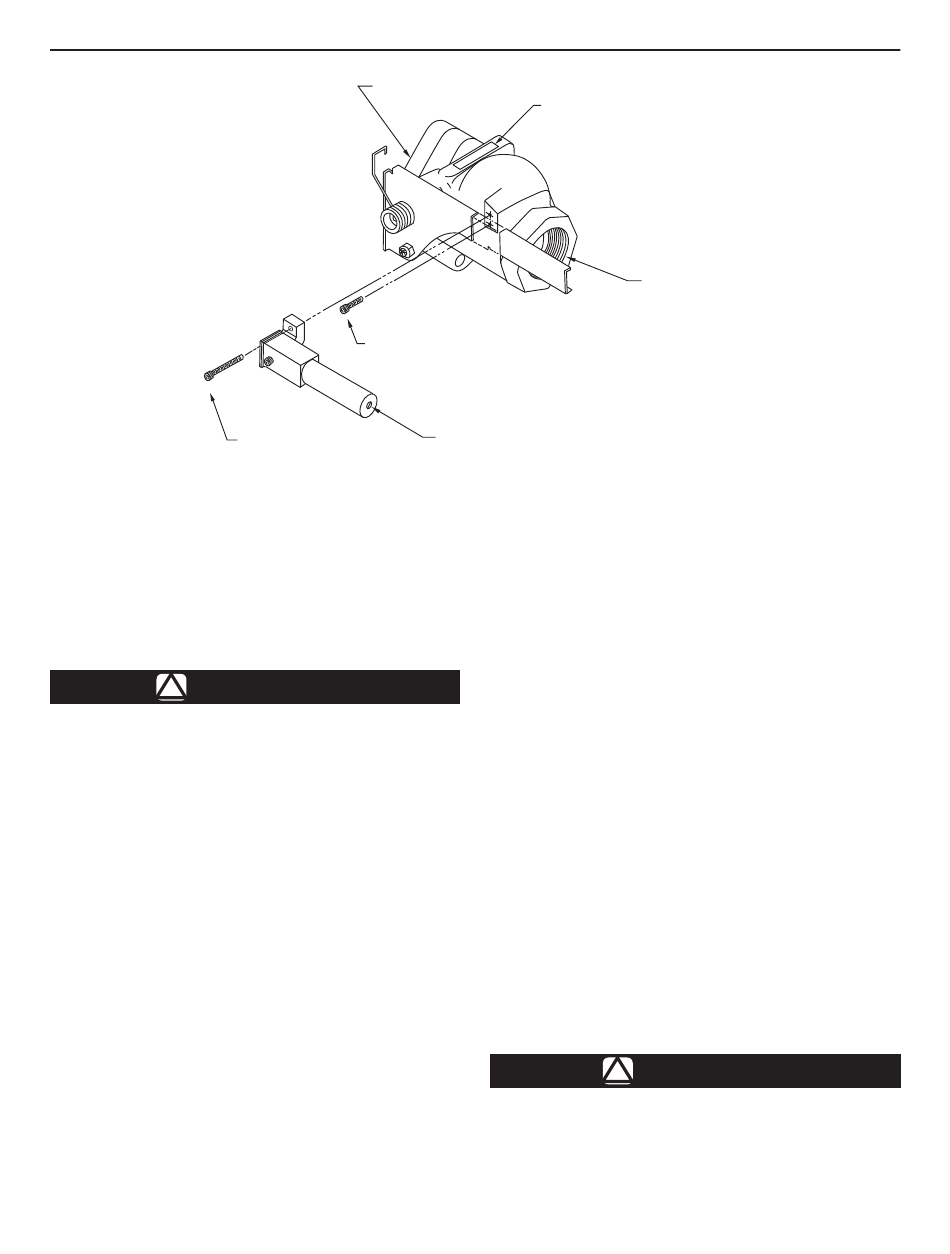

Figura 4. Instalación del cilindro neumático Tipo P327D
PLACA DE DATOS
FUENTE DE AIRE – 1/8 NPT
3. Retire los pernos de enganche. Las válvulas
más antiguas tienen 2 pernos. DESCARTE EL
BLOQUE DE ENGANCHE DEL CABLE.
4. Utilice una llave de cabeza Allen de 5/32 pulgadas
(4 mm) para enroscar un perno de 1/4 pulgadas
(6,4 mm) de largo en el orificio inferior.
5. Apriete hasta que la cabeza del perno se asiente
firmemente en la carcasa.
6. Coloque el bloque de enganche en la carcasa
con el orificio ciego inferior sobre el perno en
la carcasa.
7. Instale un perno de 3/4 pulgadas (19 mm) de
largo en el segundo orificio y apriételo firmemente
con una llave de cabeza Allen de 5/32 pulgadas
(4 mm).
8. Vuelva a ajustar el extremo largo del resorte
debajo del bloque de enganche GIRÁNDOLO 180
GRADOS A LA DERECHA.
9. Conecte la fuente de aire remota al extremo del
cilindro con válvulas y tuberías de suministro
adecuadas. Para un funcionamiento adecuado
se necesita un suministro de aire regulado de 30
a 70 PSIG (2,1 a 4,8 bar) al cilindro de liberación
neumático Tipo P327D.
Posible punto de agarre de manos y
dedos entre la manija tipo N550 al cerrarse
y el bloque de enganche. La manija se
cierra rápidamente y con extrema fuerza.
Tipo N550
AL TANQUE
PRECAUCIÓN
PULGADAS
(mm)
5
