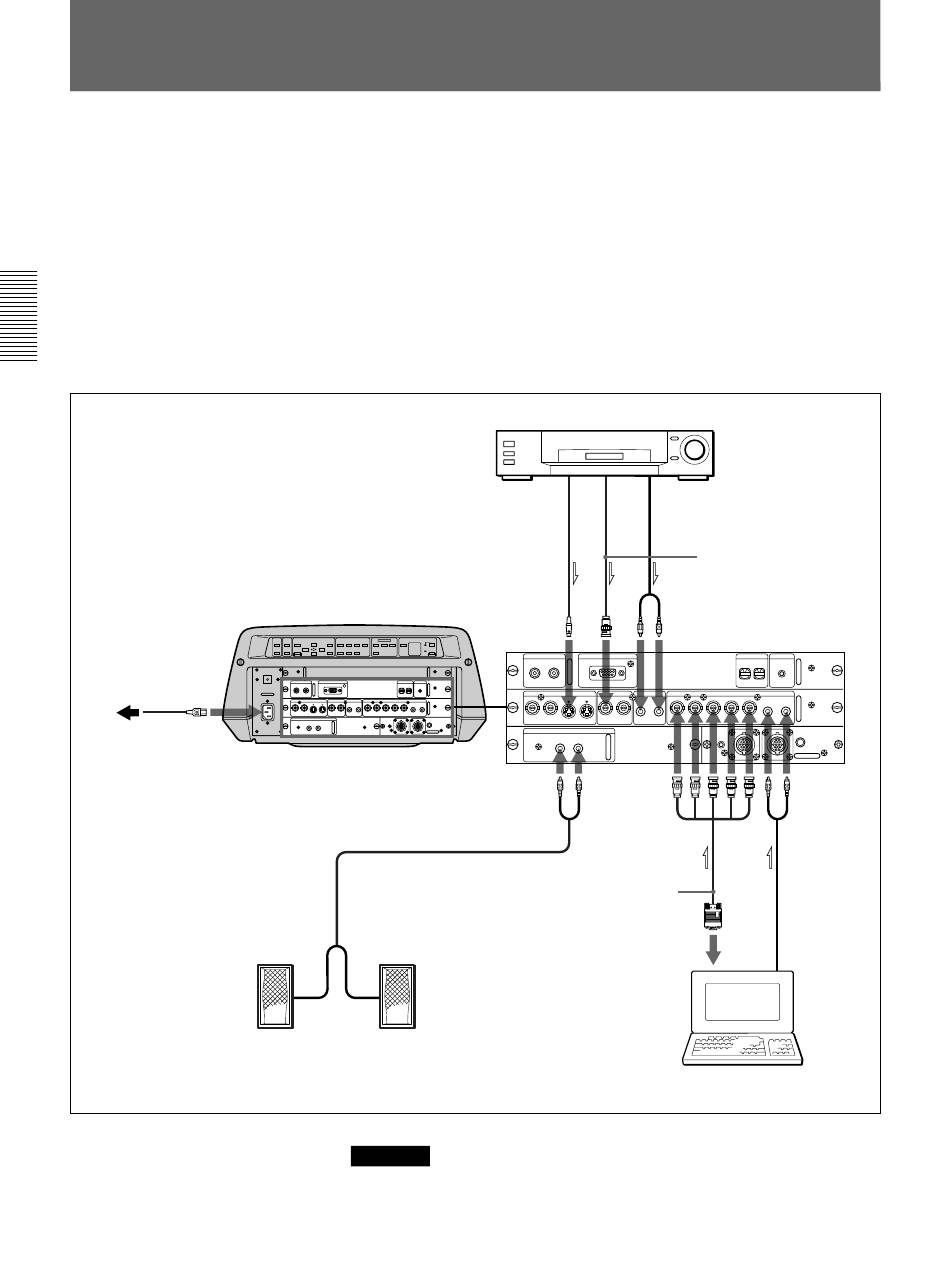

Raccordement à un ordinateur ou à un magnétoscope
Arrière
vers une prise murale
Cordon
d'alimentation
vers AC IN
(fourni)
ç: Sens du signal
18
(F)
Cette section vous explique comment raccorder le projecteur à un
ordinateur ou à un magnétoscope et comment raccorder des haut-parleurs
actifs. Pour plus de détails sur le raccordement d'autres appareils, reportez-
vous aux pages 41 (F) à 44 (F).
Consultez également le mode d'emploi fourni avec l'appareil à raccorder.
Lors de l'établissement des connexions:
• mettez tous les appareils hors tension avant tout raccordement;
• utilisez les câbles appropriés pour chaque raccordement;
• branchez correctement les fiches des câbles; les fiches incomplètement
enfichées génèrent souvent des parasites. Pour débrancher un câble,
saisissez-le par la fiche; ne tirez pas sur le câble proprement dit.
vers S VIDEO OUT
Câble S vidéo (non fourni)
+ + + +
u
– – – –
g
U
Front
0 0
Câble audio
(non fourni)
ç
Haut-parleurs actifs
Remarque
Réglez le paramètre ENTREE A dans le menu REGLAGE sur RVB.
Pour plus de détails, reportez-vous à la page 30 (F).
Magnétoscope
vers
vers AUDIO OUT
VIDEO
OUT
Câble audio (non fourni)
CONTROL S REMOTE
IN OUT RS-422A
PLUG IN
POWER
S VIDEO VIDEO AUDIO IN
L R
Y IN C IN IN OUT IN OUT
(MONO)
AUDIO OUT
L R
Câble moniteur SMF-400
(5BNC ˜ D-sub HD à 15
broches) (non fourni)
Utilisez l'adaptateur de signal
ADP-20 (non fourni) pour le
raccordement d'un ordinateur
Macintosh.
Câble vidéo
(non fourni)
INDEX TRIG
0 0
INPUT A
R/R-Y G/Y B/B-Y SYNC/HD VD AUDIO IN
L R
(MONO)
REMOTE 1
MODE
IN
OUT
Câble audio
(non fourni)
Ordinateur
