aBScHNITT 2 BEScHREIBUNg / INSTallaTIoN

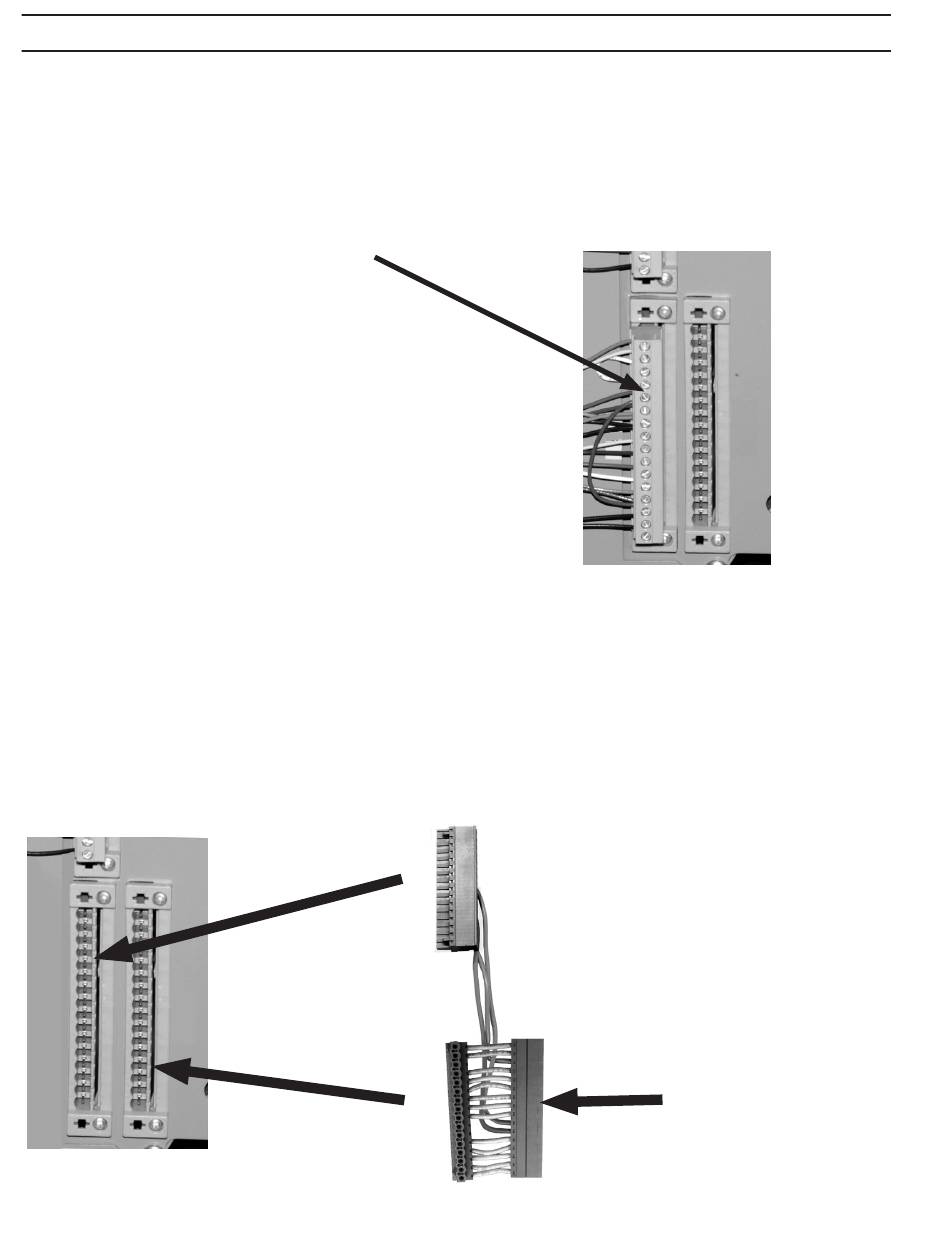

2.8 Pcc-14 anschlusseinheit im Einsatz mit einer ESP-200 Stromquelle
Ziehen Sie Stecker P5 aus Steckerbuchse J5
J5
J6
Hinweis:
Die ESP-200 ist vom Werk aus mit Stecker P5 in
Steckerbuchse J5 geschaltet . Wenn die Anlage
mit einer PCC-14 Anschlusseinheit eingesetzt
werden soll, installieren Sie Adapter (0558006530)
wie dargestellt .
ESP-200 Stromquelle
Adapter
0558006530
P2
Stecken Sie Stecker P2 in Steckerbuchse J5
J5 J6 Stecken Sie Stecker P3 in Steckerbuchse J6
Stecken Sie Stecker P5
wieder in Steckerbuchse P1
ESP-200 Stromquelle
P3 P1
78
