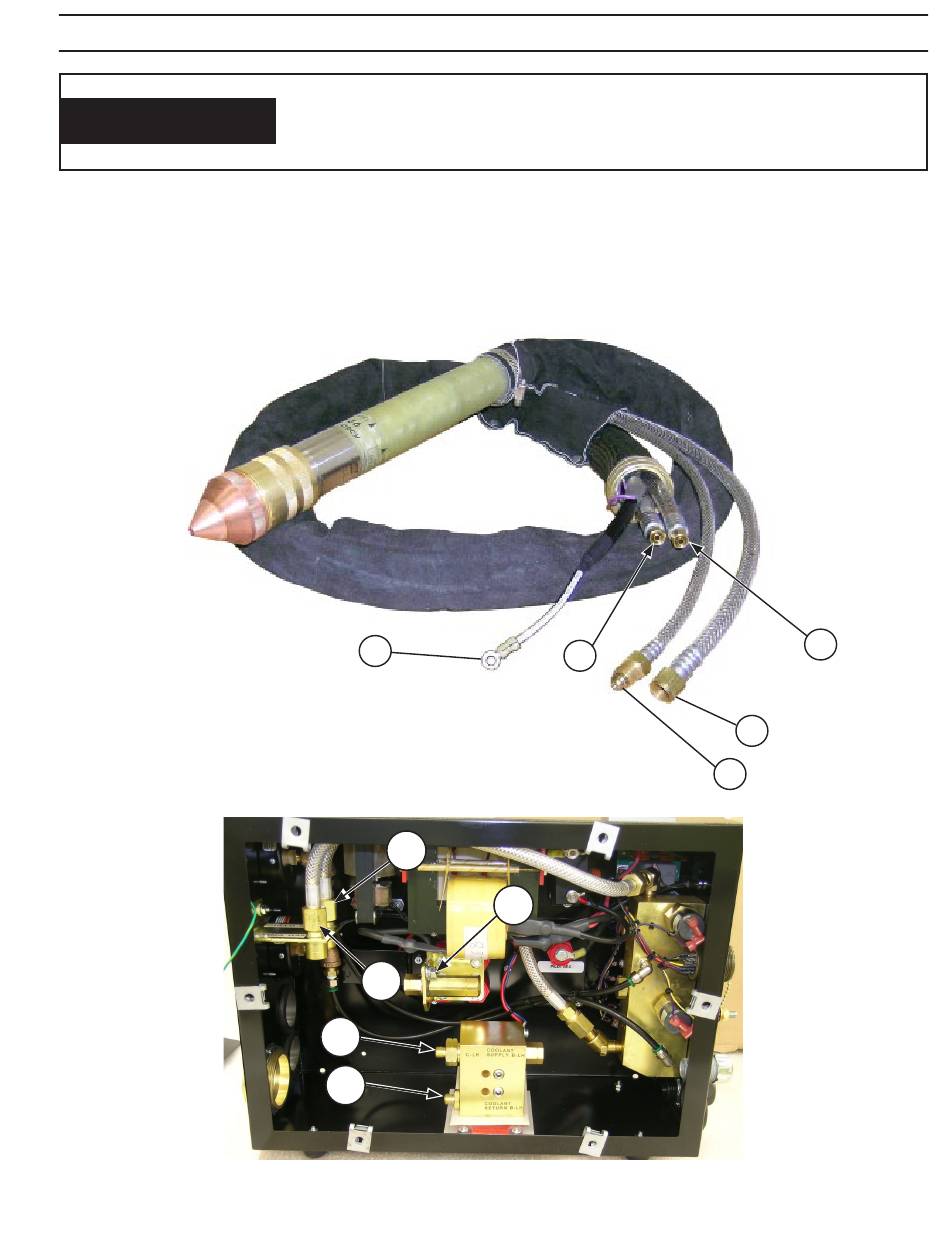

2.9 PT-36R Torch connections to Plumbing Box
1 . A vágópisztoly csatlakoztatása először a PCC-14 kapcsolódoboznál történik . A bemeneti és kimeneti csatlakozásokhoz
való hozzáférés érdekében távolítsa el a kapcsolódoboz fedelét . a manuális és mechanizált vágópisztoly-alkalmazások
számára vezesse a vágópisztoly vezetékeit az előlapon keresztül, és végezze el a csatlakoztatást az ábra alapján .
aZ ÁRaMÜTÉS HalÁloS KIMENETElŰ lEHET!
aZ Pcc-14 cSaTlaKoZTaTÁSa ElŐTT SZÜNTESSE MEg a KÉSZÜlÉK
ElSŐDlEgES ÁRaMEllÁTÁSÁT a FalI cSaTlaKoZÓNÁl.
4
kísérleti Arc kábel
1
3
2B
2a
lEÍRÁS / ÖSSZESZERElÉS
2a
tápkábel
4
107
2b
tápkábel
1
Védőgáz vezeték
3
Plazma vágógáz
vezeték
