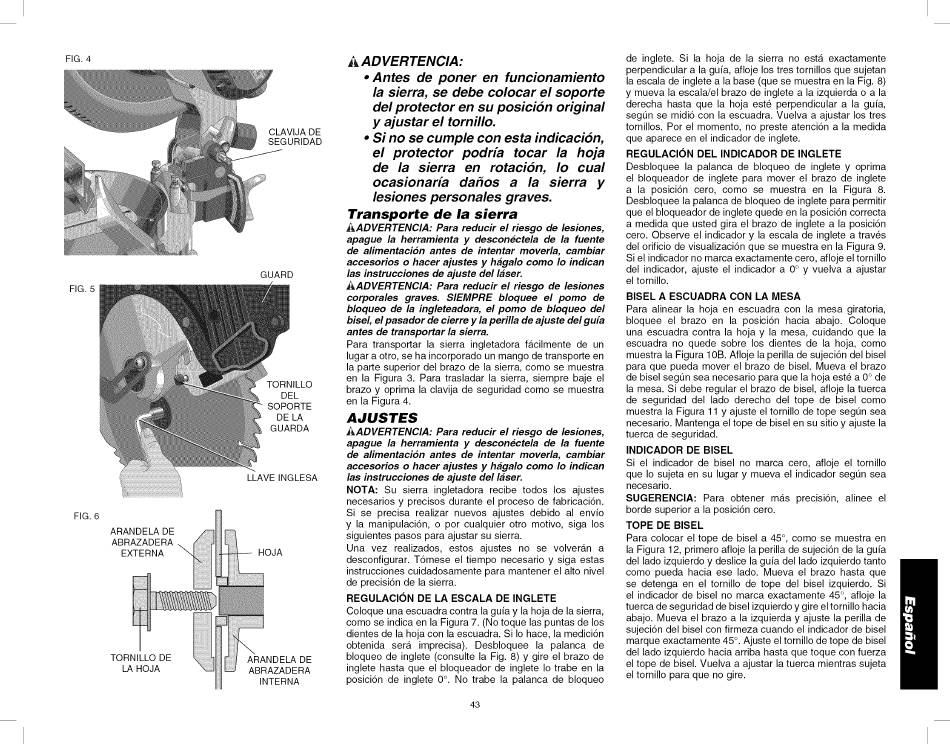

FIG. 4
FIG. 5
FIG. 6
ARANDELA DE
ABRAZADERA
EXTERNA
TORNILLO DE
LA HOJA
\
CLAVIJA DE
SEGURIDAD
GUARD
TORNILLO
DEL
SOPORTE
DE LA
GUARDA
LLAVE INGLESA
HOJA
ARANDELA DE
ABRAZADERA
INTERNA
A ADVERTENCIA:
• Antes de poner en funcionamiento
la sierra, se debe colocar el soporte
del protector en su posicion original
y ajustar el tornillo.
• Si no se cumple con esta indicacion,
el protector podrfa tocar la hoja
de la sierra en rotacion, Io cual
ocasionarfa da_os a la sierra y
lesiones personales graves.
Transporte de la sierra
_ADVERTENCIA: Para reducir el riesgo de lesiones,
apague la herramienta y desconectela de la fuente
de alimentacion antes de intentar moverla, cambiar
accesorios o hacer ajustes y hagalo como Io indican
las instrucciones de ajuste del laser.
AADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves. SIEMPRE bloquee el pomo de
bloqueo de la ingleteadora, el pomo de bloqueo del
bisel, el pasador de cierre y la perilla de ajuste del guia
antes de transportar la sierra.
Para transportar la sierra ingletadora facilmente de un
lugar a otro, se ha incorporado un mango de transporte en
la parte superior del brazo de la sierra, como se muestra
en la Figura 3. Para trasladar la sierra, siempre baje el
brazo y oprima la clavija de seguridad como se muestra
en la Figura 4.
AJUSTES
J_ADVERTENCIA: Para reducir el riesgo de lesiones,
apague la herramienta y desconectela de la fuente
de alimentacion antes de intentar moverla, cambiar
accesorios o hacer ajustes y hagalo como Io indican
las instrucciones de ajuste del laser.
NOTA: Su sierra ingletadora recibe todos los ajustes
necesarios y precisos durante el proceso de fabricaci6n.
Si se precisa realizar nuevos ajustes debido al envio
y la manipulaci6n, o por cualquier otro motivo, siga los
siguientes pasos para ajustar su sierra.
Una vez realizados, estos ajustes no se volveran a
desconfigurar. T6mese el tiempo necesario y siga estas
instrucciones cuidadosamente para mantener el alto nivel
de precisi6n de la sierra.
REGULACION DE LA ESCALA DE INGLETE
Coloque una escuadra contra la guia y la hoja de la sierra,
como se indica en la Figura 7. (No toque las puntas de los
dientes de la hoja con la escuadra. Si Io hace, la medici6n
obtenida sera imprecisa). Desbloquee la palanca de
bloqueo de inglete (consulte la Fig. 8) y gire el brazo de
inglete hasta que el bloqueador de inglete Io trabe en la
posici6n de inglete 0°. No trabe la palanca de bloqueo
de inglete. Si la hoja de la sierra no esta exactamente
perpendicular a la guia, afloje los tres tornillos que sujetan
la escala de inglete a la base (que se muestra en la Fig. 8)
y mueva la escala/el brazo de inglete a la izquierda o a la
derecha hasta que la hoja est6 perpendicular a la guia,
segQn se midi6 con la escuadra. Vuelva a ajustar los tres
tornillos. Por el momento, no preste atenci6n a la medida
que aparece en el indicador de inglete.
REGULACION DEL INDICADOR DE INGLETE
Desbloquee la palanca de bloqueo de inglete y oprima
el bloqueador de inglete para mover el brazo de inglete
a la posici6n cero, como se muestra en la Figura 8.
Desbloquee la palanca de bloqueo de inglete para permitir
que el bloqueador de inglete quede en la posici6n correcta
a medida que usted gira el brazo de inglete a la posici6n
cero. Observe el indicador y la escala de inglete a trav_s
del orificio de visualizaci6n que se muestra en la Figura 9.
Si el indicador no marca exactamente cero, afloje el tornillo
del indicador, ajuste el indicador a 0° y vuelva a ajustar
el tornillo.
BISEL A ESCUADRA CON LA MESA
Para alinear la hoja en escuadra con la mesa giratoria,
bloquee el brazo en la posici6n hacia abajo. Coloque
una escuadra contra la hoja y la mesa, cuidando que la
escuadra no quede sobre los dientes de la hoja, como
muestra la Figura 10B. Afloje la perilla de sujeci6n del bisel
para que pueda mover el brazo de bisel. Mueva el brazo
de bisel segQn sea necesario para que la hoja est_ a 0° de
la mesa. Si debe regular el brazo de bisel, afloje la tuerca
de seguridad del lado derecho del tope de bisel como
muestra la Figura 11 y ajuste el tornillo de tope segQn sea
necesario. Mantenga el tope de bisel en su sitio y ajuste la
tuerca de seguridad.
INDICADOR DE BISEL
Si el indicador de bisel no marca cero, afloje el tornillo
que Io sujeta en su lugar y mueva el indicador segQn sea
necesario.
SUGERENCIA: Para obtener mas precisi6n, alinee el
borde superior a la posici6n cero.
TOPE DE BISEL
Para colocar el tope de bisel a 45 °, como se muestra en
la Figura 12, primero afloje la perilla de sujeci6n de la guia
del lado izquierdo y deslice la guia del lado izquierdo tanto
como pueda hacia ese lado. Mueva el brazo hasta que
se detenga en el tornillo de tope del bisel izquierdo. Si
el indicador de bisel no marca exactamente 45 °, afloje la
tuerca de seguridad de bisel izquierdo y gire el tornillo hacia
abajo. Mueva el brazo a la izquierda y ajuste la perilla de
sujeci6n del bisel con firmeza cuando el indicador de bisel
marque exactamente 45 °. Ajuste el tornillo de tope de bisel
del lado izquierdo hacia arriba hasta que toque con fuerza
el tope de bisel. Vuelva a ajustar la tuerca mientras sujeta
el tornillo para que no gire.
43
