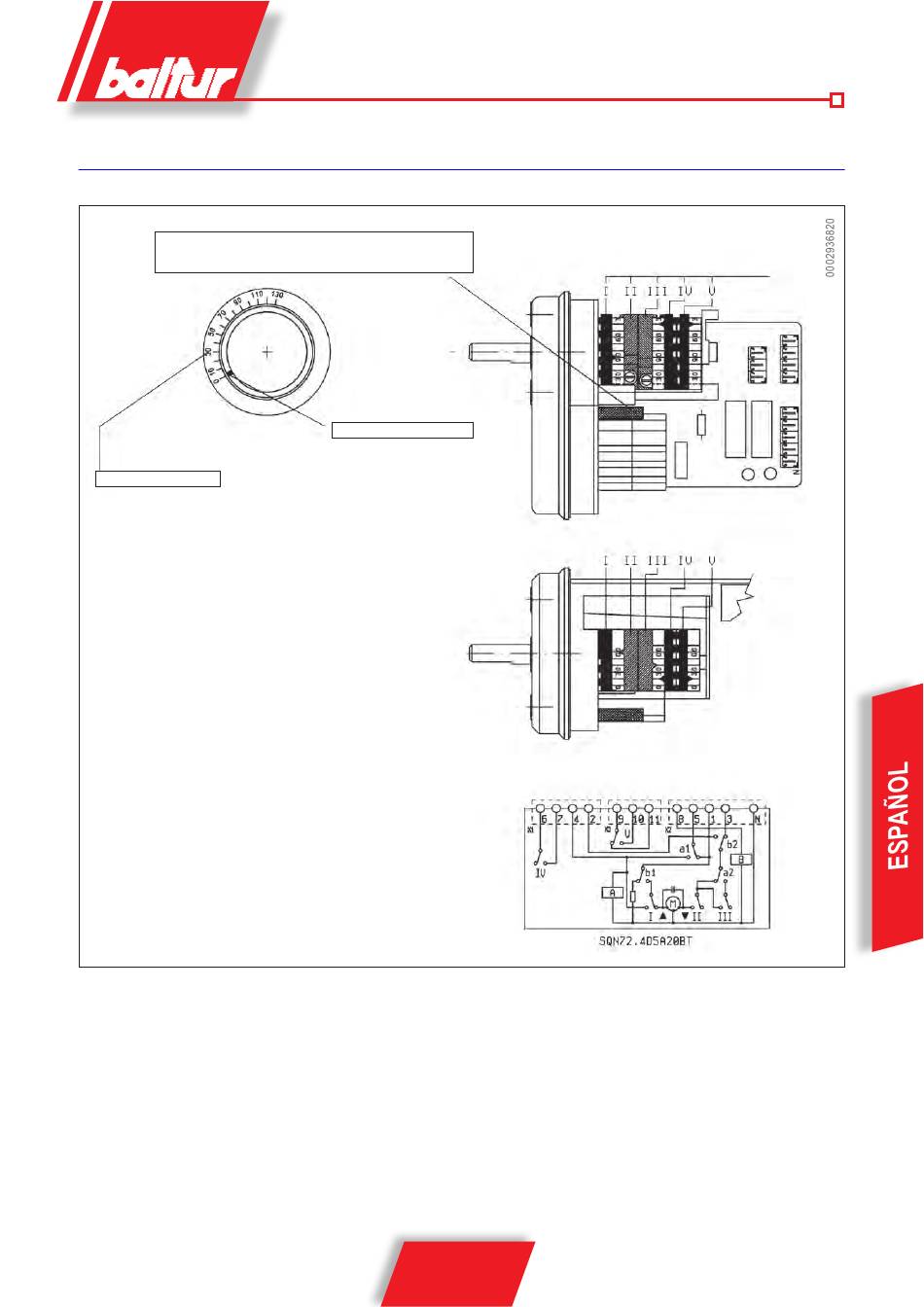

REGULACIÓN DE LAS LEVAS SERVOMOTOR SQN72.XA4A20 PER TBG ...P
PERNO DE CONEXIÓN Y EXCLUSIÓN DEL ACOPLAMIENTO
DEL MOTOR - ÁRBOL DE LEVAS.
ESCALA DE REFERENCIA
I LEVA DE REGULACIÓN DEL AIRE DE LA 2ª LLAMA (85°)
II CIERRE TOTAL DEL AIRE (QUEMADOR PARADO) (0°)
III LEVA DE REGULACIÓN DEL AIRE DE LA 1ª LLAMA (20°)
IV LEVA NO UTILIZADA
V LEVA DE INSERCIÓN DEL TRANSFORMADOR DE
ENCENDIDO (30°) *
* LEVA V >III (alrededor de 5° / 10°)
PARA MODIFICAR LA REGULACIÓN DE LAS LEVAS
UTILIZADAS, SE USAN LOS RESPECTIVOS ANILLOS
(I - II - III....) EL ÍNDICE DEL ANILLO INDICA EL ÁNGULO
DE ROTACIÓN CONFIGURADO PARA CADA LEVA EN LA
ESCALA DE REFERENCIA
INDICADOR DE POSICIÓN
17 / 20
0006081522_201306
LEVAS REGULABLES
