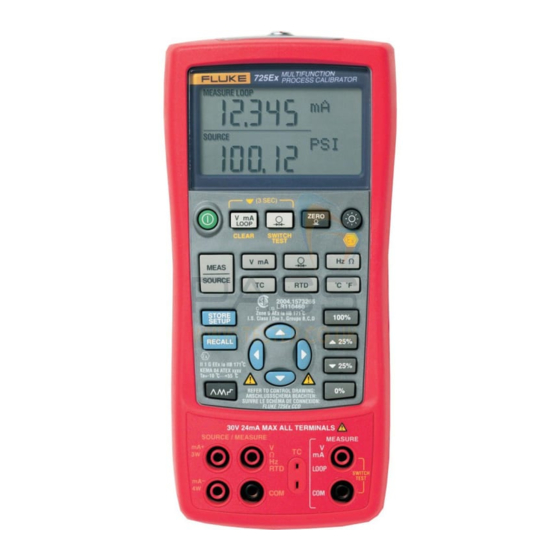

725Ex
Multifunction Process Calibrator
Manual de uso
January 2005 Rev. 3, 3/18 (Spanish)
© 2005-2018 Fluke Corporation, All rights reserved. Specifications are subject to change without notice.
All product names are trademarks of their respective companies.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Fluke 725Ex

Resumen de contenidos para Fluke 725Ex

  • Página 1 725Ex Multifunction Process Calibrator Manual de uso January 2005 Rev. 3, 3/18 (Spanish) © 2005-2018 Fluke Corporation, All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.

  • Página 2: Garantía Limitada Y Limitación De Responsabilidad

    El periodo de garantía es de tres años y comienza en la fecha de despacho. Las piezas de repuesto, reparaciones y servicios están garanti- zados por 90 días. Esta garantía se extiende sólo al comprador original o al cliente usuario final de un revendedor autorizado por Fluke y no es válida para fusibles, baterías desechables ni para ningún producto que, en opinión de Fluke, haya sido utilizado incorrectamente, modificado, maltratado,...

  • Página 3: Tabla De Contenido

    Contenido Titulo Página Introducción ........................1 Póngase en contacto con Fluke ..................1 Equipo estándar ......................3 Información sobre seguridad ..................3 Áreas con peligro de explosión ..................3 Fallos y daños ......................9 Fallos y daños ......................9 Normativas de seguridad ................... 9 Información de certificaciones ...................
  • Página 4 725Ex Manual de uso Medición de corriente con alimentación de lazo ............19 Medición de parámetros eléctricos (parte inferior de la pantalla) ......21 Medición de temperatura ..................22 Utilización de termopares ..................22 Utilización de termodetectores de resistencia (RTD) ........... 25 Medición de presión ....................
  • Página 5 (continua) Contenido Calibración o reparación en el centro de servicio ............51 Piezas de repuesto ....................51 Accesorios ........................53 Especificaciones ......................55 Medición de tensión CC .................... 55 Fuente de tensión CC ....................55 Medición y fuente de milivoltios* ................55 Medición y fuente de mA CC ..................
  • Página 6 725Ex Manual de uso...

  • Página 7: Introducción

    Para obtener un resumen de las funciones de fuente y medición, vea la tabla 1. Para ponerse en contacto con Fluke, llame a uno de los siguientes números de teléfono: Además de las funciones que figuran en la tabla 1, el calibrador tiene las siguientes características y funciones:...
  • Página 8 725Ex Manual de uso O bien, visite el sitio web de Fluke en www.fluke.com. Para registrar su producto, visite http://register.fluke.com. Para ver, imprimir o descargar el último suplemento del manual, visite http://us.fluke.com/usen/support/manuals Tabla 1. Resumen de las funciones de fuente y medición Función...

  • Página 9: Equipo Estándar

    Áreas con peligro de explosión Los componentes listados a continuación y mostrados en El calibrador modelo 725Ex ha sido diseñado para uso en la figura 1 se suministran junto con el calibrador. Si el áreas con peligro de explosión, es decir, áreas donde calibrador está...
  • Página 10 Definitions and Information deben exceder las de los terminales conectados al Pertaining to Electrical Instruments in Hazardous calibrador 725Ex. (Classified) Locations en ANSI/ISA-12.01.01-2013 y Recommended Practice for Wiring Methods for Hazardous Además, para hacer coincidir los parámetros de entidad (Classified) Locations Instrumentation, Parte 1: de de tensión y corriente, también es necesario verificar que...
  • Página 11 Para evitar incendios, explosiones o lesiones personales: • Utilice este calibrador únicamente tal como se describe en este Manual de uso y en el diagrama conceptual de control 725Ex de Fluke; en caso contrario, la protección provista por el mismo podría verse afectada. •...

  • Página 12: Wprecaución

    725Ex Manual de uso • Al utilizar un módulo de presión, asegúrese que la línea de presión del proceso esté cerrada y despresurizada antes de conectarla o desconectarla del módulo de presión. • Utilice cuatro baterías AA instaladas correctamente para alimentar el calibrador.
  • Página 13 Multifunction Process Calibrator Áreas con peligro de explosión Pinzas de conexión AC72 Juego de puntas de prueba TL75 Puntas de prueba superponibles aaab01f.eps Figura 1. Equipo estándar...

  • Página 14: Significado

    725Ex Manual de uso Tabla 2. Símbolos Símbol Significado Símbolo Significado ADVERTENCIA. PELIGRO. Consulte la documentación del usuario.  Encendido/apagado Aislamiento doble Conexión a tierra Presión  Estándares de seguridad de América del Norte Batería  certificados por CSA Group.

  • Página 15: Fallos Y Daños

    Multifunction Process Calibrator Áreas con peligro de explosión Fallos y daños • Marcas de certificación ilegibles • Errores de funcionamiento La aplicación de una tensión de más de 30 V a la entrada del calibrador invalida su aprobación para uso en •...

  • Página 16: Información De Certificaciones

    Clase I Zona 0 Aex/Ex ia IIB 171 °C de control del Fluke 725Ex. Consulte Áreas con • Ta = -10 °C… +55 °C peligro de explosión.
  • Página 17 Multifunction Process Calibrator Familiarización con el calibrador MULTIFUNCTION 725Ex PROCESS CALIBRATOR V mA ZERO LOOP V mA MEAS SOURCE ° ° 2004.1573266 LR110460 Zone 0 AEx ia IIB 171 C STORE I.S. Class I Div 1, Groups B,C,D 100% SETUP RECALL aly05f.eps...
  • Página 18 725Ex Manual de uso Tabla 3. Terminales y conectores de entrada/salida Nombre Descripción  Conector del módulo de Conecta el calibrador a un módulo de presión. presión Terminales MEASURE Terminales de entrada para la medición de tensión, corriente y el suministro de , ...

  • Página 19: Teclas

    100% 100% SETUP SETUP RECALL RECALL REFER TO CONTROL DRAWING: ANSCHLUSSSCHEMA BEACHTEN: SUIVRE LE SCHÉMA DE CONNEXION: FLUKE 725Ex CCD 30V MAX ALL TERMINALS 30V MAX ALL TERMINALS SOURCE / MEASURE SOURCE / MEASURE MEASURE MEASURE mA + mA +...

  • Página 20: Descripción

    725Ex Manual de uso Tabla 4. Funciones de las teclas N.º Tecla Descripción   Enciende y apaga la alimentación. Selecciona las funciones de medición de tensión, mA o alimentación de lazo en la parte superior de la pantalla. ...
  • Página 21 Multifunction Process Calibrator Familiarización con el calibrador Tabla 4. Funciones de las teclas (continuación) N.º Tecla Descripción  Desactiva el modo Apagado automático + Activa el modo Apagado automático +  Incrementa o disminuye el nivel de fuente.   ...

  • Página 22: Pantalla

    725Ex Manual de uso Pantalla La figura 4 muestra los elementos de la pantalla. aaab07f.eps Figura 4. Elementos de una pantalla típica...

  • Página 23: Manual De Funcionamiento Básico

    Multifunction Process Calibrator Manual de funcionamiento básico   Pulse para seleccionar un dígito a cambiar. Manual de funcionamiento básico  Pulse para seleccionar 1 V para el valor de Esta sección describe algunas operaciones básicas del salida. Pulse y mantenga pulsada ...
  • Página 24 725Ex Manual de uso aly39f.eps Figura 5. Prueba tensión a tensión...

  • Página 25: Ajuste Del Contraste

    Para ajustar el contraste, proceda de la siguiente manera: Pulse  y  hasta que aparezca Ajuste del contraste, tal como se ilustra en la figura 6. MULTIFUNCTION 725Ex PROCESS CALIBRATOR Mantenga pulsado  para oscurecer el contraste. Mantenga pulsado  para aclarar el contraste.

  • Página 26: Utilización Del Modo Measure

    725Ex Manual de uso Utilización del modo Measure Medición de parámetros eléctricos (parte superior de la pantalla) MULTIFUNCTION 725Ex PROCESS CALIBRATOR Para medir la salida de corriente o tensión de un transmisor o para medir la salida de un instrumento de presión, utilice la parte superior de la pantalla y proceda...
  • Página 27 Multifunction Process Calibrator Utilización del modo Measure MULTIFUNCTION 725Ex PROCESS CALIBRATOR Rojo V mA ZERO LOOP V mA MEAS SOURCE ° ° 2004.1573266 LR110460 TEST DC PWR Zone 0 AEx ia IIB 171 C – + – STORE I.S. Class I Div 1, Groups B,C,D...

  • Página 28: Medición De Parámetros Eléctricos (Parte Inferior De La Pantalla)

    725Ex Manual de uso Medición de parámetros eléctricos (parte inferior de la pantalla) Para medir parámetros eléctricos utilizando la parte inferior de la pantalla, proceda como sigue: MULTIFUNCTION Conecte el calibrador tal como se muestra en la figura 725Ex PROCESS CALIBRATOR ...

  • Página 29: Medición De Temperatura

    Multifunction Process Calibrator Utilización del modo Measure Medición de temperatura WPrecaución Una patilla del termopar es más ancha que la otra. Utilización de termopares Para evitar dañar el calibrador o el equipo a El calibrador es compatible con doce termopares prueba, no trate de forzar la miniclavija en la estándar, incluidos los tipos E, N, J, K, T, B, R, S, L, XK, polaridad incorrecta.
  • Página 30 725Ex Manual de uso Tabla 5. Tipos de termopares aceptados Color del conductor positivo Material del conductor Conductor negativo Rango especificado Tipo positivo Material (°C) ANSI* IEC** -200 a 950 Cromel Púrpura Violeta Constantan -200 a 1300 Ni-Cr-Si Naranja Rosado...
  • Página 31 Multifunction Process Calibrator Utilización del modo Measure aaab12f.eps Figura 10. Medición de la temperatura usando un termopar...

  • Página 32: Utilización De Termodetectores De Resistencia (Rtd)

    725Ex Manual de uso Utilización de termodetectores de resistencia (RTD) Para medir temperatura utilizando una entrada de RTD, proceda como sigue: El calibrador acepta los tipos RTD mostrados en la tabla Si no estuviese en el modo MEDICION, pulse  para 6.
  • Página 33 Multifunction Process Calibrator Utilización del modo Measure Tabla 6. Tipos de RTD aceptados Tipo de RTD Punto de Material α Rango (°C) congelación (R Pt100 (3926) Platino -200 a 630 100 Ω 0,003926 Ω/°C Pt100 (385) Platino -200 a 800 100 Ω...
  • Página 34 725Ex Manual de uso aaab15f.eps Figura 11. Medición de temperatura con un RTD, Medición de resistencia bifilar, trifilar y tetrafilar...

  • Página 35: Medición De Presión

    Multifunction Process Calibrator Utilización del modo Measure Medición de presión Fluke distribuye módulos de presión en una variedad de Gage Differential tipos y rangos. Consulte la sección “Accesorios” más High adelante en este manual. Antes de utilizar un módulo de presión, lea su hoja de instrucciones.

  • Página 36: Puesta A Cero Con Módulos De Presión Absoluta

    725Ex Manual de uso • Para evitar daños al módulo de presión por Puesta a cero con módulos de presión absoluta corrosión, utilícelo solamente con los Para poner a cero, ajuste el calibrador para leer una materiales especificados. Consulte las presión conocida.
  • Página 37 Multifunction Process Calibrator Utilización del modo Measure Válvula de aislamiento Módulo de medición MULTIFUNCTION 725Ex PROCESS CALIBRATOR V mA ZERO LOOP V mA MEAS SOURCE ° ° Módulo 2004.1573266 LR110460 Zone 0 AEx ia IIB 171 C STORE I.S. Class I Div 1, Groups B,C,D...

  • Página 38: Utilización Del Modo Source

    725Ex Manual de uso Conecte la fuente de alimentación de lazo de 12 V tal Utilización del modo Source como se muestra en la figura 14. En el modo SOURCE (Fuente), el calibrador genera  Si es necesario, pulse para entrar en el modo señales calibradas para probar y calibrar instrumentos de...
  • Página 39 Multifunction Process Calibrator Utilización del modo Source MULTIFUNCTION 725Ex PROCESS CALIBRATOR V mA ZERO LOOP V mA MEAS SOURCE ˚ ˚ 2004.1573266 LR110460 Zone 0 AEx ia IIB 171 C I.S. Class I Div 1, Groups B,C,D STORE 100% SETUP...
  • Página 40 725Ex Manual de uso 30V 24mA MAX ALL TERMINALS SOURCE / MEASURE MEASURE + mA mA + LOOP mA - 30V 24mA MAX ALL TERMINALS SOURCE / MEASURE MEASURE mA + LOOP mA - aaab16f.eps Figura 15. Conexiones para la fuente de parámetros eléctricos...

  • Página 41: Simulación De Termopares

    Multifunction Process Calibrator Utilización del modo Source Simulación de termopares Simulación de RTD Conecte la entrada/salida TC del calibrador al instrumento Conecte el calibrador al instrumento sometido a prueba tal sometido a prueba mediante cable de termopar y la como se muestra en la figura 17. Proceda de la siguiente miniclavija de termopar (miniclavija polarizada de termopar manera para simular un RTD: con patillas planas en línea con separación de 7,9 mm...
  • Página 42 Zone 0 AEx ia IIB 171 C STORE I.S. Class I Div 1, Groups B,C,D 100% SETUP RECALL Miniclavija TC Consulte el diagrama de control de Fluke 725Ex al utilizar en un área con peligro de explosión. aaab20f.eps Figura 16. Conexiones para simular un termopar...
  • Página 43 Multifunction Process Calibrator Utilización del modo Source Terminales del sensor Negro Rojo Negro Consulte el diagrama de control de Fluke 725Ex al utilizar en un área con peligro de explosión. aaab40f.eps Figura 17. Conexiones para simular un RTD con 3 conductores...

  • Página 44: Modo Fuente De Presión

    Aplique presión de Fluke, convirtiéndola en fuente calibrada. siempre el par de apriete apropiado entre el Conecte el módulo de presión adecuado para la presión conector del módulo de presión y los...
  • Página 45  Pulse (parte inferior de la pantalla). El calibrador detecta automáticamente qué módulo de presión está MULTIFUNCTION 725Ex PROCESS CALIBRATOR conectado y fija automáticamente el rango correspondiente. Ponga a cero el módulo de presión tal como se describe en la hoja de instrucciones del módulo. El...

  • Página 46: Ajuste Del 0 % Y 100 % De Los Parámetros De Salida

    725Ex Manual de uso Este ajuste ahora se puede utilizar para: Ajuste del 0 % y 100 % de los • parámetros de salida Escalonar manualmente una salida con incrementos del 25 %. Para la salida de corriente, el calibrador asume que 0 % •...

  • Página 47: Rampa Automática De La Salida

    Multifunction Process Calibrator Rampa automática de la salida La generación automática de rampas le da la capacidad de aplicar continuamente un estímulo variable desde el calibrador a un transmisor, manteniendo sus manos libres para probar la respuesta del transmisor. Al pulsar , el calibrador produce una rampa que se repite continuamente de 0 % a 100 % a 0 % de acuerdo con tres formas de onda de rampa posibles: ...

  • Página 48: Almacenamiento Y Recuperación De Ajustes

    725Ex Manual de uso Almacenamiento y recuperación de Calibración de un transmisor ajustes Para calibrar un transmisor utilice los modos medición (parte superior de la pantalla) y fuente (parte inferior de la Puede guardar hasta ocho ajustes en una memoria no pantalla).
  • Página 49 Multifunction Process Calibrator Calibración de un transmisor   Pulse las teclas para ajustar los parámetros  de cero y amplitud. Pulse y mantenga pulsadas  para introducir estos parámetros. Para obtener más información acerca del ajuste de parámetros, consulte la sección “Ajuste del 0 % y 100 % de los parámetros de salida”, presentada anteriormente en este manual.
  • Página 50 + – STORE I.S. Class I Div 1, Groups B,C,D 100% SETUP RECALL – Negro Consulte el diagrama de control de Fluke 725Ex al utilizar en un área con peligro de explosión. aaab44f.eps Figura 19. Calibración de un transmisor de termopar...

  • Página 51: Calibración De Un Transmisor De Presión

    Multifunction Process Calibrator Calibración de un transmisor de presión Calibración de un transmisor de presión El ejemplo siguiente muestra cómo calibrar un transmisor de presión. Conecte el calibrador al instrumento sometido a prueba tal como se muestra en la figura 20. Para hacerlo, proceda como sigue: Pulse ...
  • Página 52 V mA MEAS SOURCE ° ° STORE 100% SETUP RECALL Rojo Negro Consulte el diagrama de control de Fluke 725Ex al utilizar en un área con peligro de explosión. aaab34f.eps Figura 20. Calibración de un transmisor presión a corriente (P/I)

  • Página 53: Calibración De Un Dispositivo I/P

    Multifunction Process Calibrator Calibración de un dispositivo I/P Calibración de un dispositivo I/P La siguiente prueba le permite calibrar un dispositivo que controla presión. Para hacerlo, proceda como sigue: Conecte las puntas de prueba al instrumento sometido a prueba tal como se muestra en la figura 21.
  • Página 54 725Ex Manual de uso S I G N A L – T E S T MULTIFUNCTION 725Ex PROCESS CALIBRATOR V mA ZERO LOOP V mA MEAS SOURCE ° ° 2004.1573266 LR110460 Zone 0 AEx ia IIB 171 C I.S. Class I Div 1, Groups B,C,D...

  • Página 55: Comprobación De Conmutadores

    Multifunction Process Calibrator Comprobación de conmutadores Nota Comprobación de conmutadores Aplique presión al dispositivo lentamante para Para realizar una comprobación de conmutadores, siga garantizar lecturas precisas. Ejecute la prueba estos pasos: varias veces para confirmar su repetibilidad. Nota Una vez que el conmutador esté abierto aparece Este ejemplo utiliza un conmutador normalmente OPEN en la pantalla.

  • Página 56: Prueba De Un Dispositivo De Salida

    I.S. Class I Div 1, Groups B,C,D 100% SETUP RECALL Entrada 0 a 1 V cc Negro Consulte el diagrama de control de Fluke 725Ex al utilizar en un área con peligro de explosión. aaab25f.eps Figura 22. Calibración de un registrador de gráficos...

  • Página 57: Sustitución De Las Pilas

    Multifunction Process Calibrator Sustitución de las pilas Sustitución de las pilas W Advertencia Para evitar incendios, explosiones o lesiones personales: • Retire el calibrador del área con peligro de explosión antes de abrir la tapa de la batería. Consulte Áreas con peligro de explosión. La figura 23 muestra cómo reemplazar las baterías.

  • Página 58: Baterías Aprobadas

    725Ex Manual de uso Baterías aprobadas Tabla 8. Baterías aprobadas Fabricante de las baterías Tipo (Todas baterías alcalinas - AA 1,5 V) Duracell MN1500 Eveready (Energizer) Panasonic Powerline LR6A Mantenimiento W Precaución Limpieza del calibrador Para evitar dañar la lente de plástico y la caja, no utilice solventes ni limpiadores abrasivos.

  • Página 59: Calibración O Reparación En El Centro De Servicio

    Multifunction Process Calibrator Mantenimiento El calibrador 725Ex de Fluke en garantía será reparado o Calibración o reparación en el centro de reemplazado (a discreción de Fluke) con prontitud y servicio devuelto a usted sin costo alguno. Consulte las La calibración, reparación o mantenimiento sólo deberán condiciones de la Garantía en la parte posterior de la...
  • Página 60 Tapa negra 3986568 Tapa roja 3995524 Cable de prueba Fluke-7XX 3397308 AC175 Pinza de cocodrilo roja 4239092 Pinza de cocodrilo negra 4239050 Calcomanía de entrada 690948 4926220 Diagrama de control de Fluke 725Ex 2151996 Información sobre seguridad de Fluke 725Ex.

  • Página 61: Accesorios

    Para obtener más información acerca de estos accesorios y sus precios, póngase en contacto con un La salida de los módulos de presión Fluke 750PEx puede representante de Fluke. A continuación se listan los causar el desbordamiento de la pantalla de 5 dígitos del módulos de presión de Fluke con sus números de modelo...
  • Página 62 Disponible en todos los rangos de presión mmHg Todos los rangos hasta 1000 psi kg/cm 15 psi y superior Tabla 11. Módulos de presión Número de modelo de Fluke Rango Tipo y medio Fluke-750P01Ex 0 pulg. H20 a 10 pulg. H20 diferencial, Bajo: seco Alto: seco...

  • Página 63: Especificaciones

    Calibrador de procesos multifunción Especificaciones Especificaciones Fuente de tensión CC Todas las especificaciones se aplican de +18 °C a +28 °C Exactitud, a menos que se especifique lo contrario. Todas las Rango Resolución (% de la lectura + especificaciones suponen un período de calentamiento recuentos) de 5 minutos.

  • Página 64: Medición Y Fuente De Ma Cc

    725Ex Manual de uso Medición y fuente de mA CC Precisión ± Ω* Precisión, Rango Resolución Rango de ohmios (% de la lectura + cuentas) conductore 2 y 3 conductores 24 mA 0,001 mA 0,02 % + 2 resistencia total no superior a 100 .Ω.

  • Página 65: Medición De Frecuencia

    Calibrador de procesos multifunción Especificaciones Medición de frecuencia Temperatura, termopares Exactitud en los modos Rango Resolució Precisión Tipo Rango medición y fuente De -200 °C a 0 °C 1.0 °C De 0 °C a 1200 °C 0,7 °C 2,0 CPM a 1000,0 CPM 0,1 CPM ±(0,05 % + 1 cuenta) De -200 °C a 0 °C...

  • Página 66: Alimentación De Lazo

    725Ex Manual de uso Excitación RTD (simulación) 0 °C a 400 °C 0,75 °C Excitación permisible por tipo de RTD -200 a 0 °C 1,5 °C Ni 120 0.15 mA a 3.0 mA 0 °C a 1300 °C 0,9 °C Pt 100-385 0.15 mA a 3.0 mA...

  • Página 67: Temperatura, Rangos Rtd Y Exactitudes

    Calibrador de procesos multifunción Especificaciones Temperatura, rangos RTD y exactitudes Precisión Tipo Rango °C Medición con 4 Medición con 2 y 3 Fuente °C conductores °C conductores* °C Ni120 -80 a 260 Pt100-385 - 200 a 800 0,33 0,33 Pt100-3926 -200 a 630 Pt100-3916 -200 a 630...

  • Página 68: Medición De Presión

    725Ex Manual de uso Medición de presión Rango Resolución Precisión Unidades Determinado por 5 dígitos Determinado por psi, pulg. H2O a 4 °C, pulg. H2O a 20 °C, pulg. H2O a 60 °F, el módulo de el módulo de kPa, cm H2O a 4 °C, cm H2O a 20 °C, bar, mbar, kg/cm2, presión...

  • Página 69: Parámetros De Entidad

    96 x 200 x 47 mm. (3,75 x 7,9 x 1,86 pulgadas) Peso 650 gm (1 lb, 7 oz) Parámetros de entidad Para conocer los parámetros de entidad, consulte el diagrama de control de Fluke 725Ex para uso en áreas con peligro de explosión.
  • Página 70 725Ex Manual de uso...
