INSTALACIÓN
DE LA CALDERA
1.1 ADVERTENCIAS PARA LA
INSTALACIÓN.
La caldera Mini Eolo 24 3 E ha sido pensada úni-
camente para su instalación en pared; debe utili-
zarse para calentar el ambiente y la producción
de agua caliente de uso doméstico o similares.
En el caso de instalaciones de pared, esta debe
tener una superficie lisa, es decir, sin salientes ni
entrantes que dificulten su acceso desde la parte
posterior. Estas calderas no han sido diseñadas
para instalarse sobre zócalo o directamente sobre
el suelo (Fig. 1-1).
La clasificación de la caldera depende del tipo de
instalación, concretamente:
- Caldera de tipo B se instala sin los 2 tapones
22
de aspiración y con la cubierta superior.
- Caldera de tipo C si se instala utilizando
tubos concéntricos u otros tipos de conductos
previstos para calderas de cámara estanca para
la aspiración de aire y la expulsión de humos.
Las calderas Immergas deben ser instaladas
únicamente por técnicos de calefacción cua-
lificados. La instalación debe llevarse a cabo
profesionalmente con arreglo a la legislación y
normativas generales, así como las normas téc-
nicas locales, según el buen quehacer profesional.
En caso de alimentación con GLP, la instalación
de la caldera Mini Eolo 24 3 E debe cumplir los
reglamentos para gases cuya densidad es mayor
a la del aire (meramente a título de ejemplo, en
ningún caso exhaustivo, se recuerda que están
prohibidas las instalaciones alimentadas con los
citados gases en locales cuyo nivel de suelo sea
inferior al nivel externo medio de campo). Antes
de instalar una caldera se recomienda verificar
su integridad. Ante cualquier problema contacte
inmediatamente con el proveedor. Los elementos
del embalaje (grapas, clavos, bolsas de plástico,
poliestireno expandido, etc.) no deben dejarse
al alcance de los niños, ya que son fuentes de
peligro. Si la caldera se instala dentro de un mue-
ble o entre dos muebles, hay que dejar espacio
suficiente para el mantenimiento, 3 cm entre el
revestimiento de la caldera y las paredes del mue-
ble. Por encima y por debajo de la caldera debe
dejarse suficiente espacio para poder realizar las
conexiones hidráulicas y las de los conductos de
toma de aire y de evacuación de humos.
No dejar objetos inflamables (papel, trapos,
plástico, poliestireno, etc.) cerca de la caldera.
Se recomienda no colocar electrodomésticos
bajo la caldera, pues podrían resultar dañados
si actúa la válvula de seguridad (a menos que
esté conectada al desagüe), o también en el caso
de pérdidas de las conexiones; si no se respeta
esta recomendación, el fabricante no podrá ser
considerado responsable de los posibles daños
causado a los electrodomésticos.
En caso de anomalías, fallos o desperfectos, hay
que desactivar la caldera y llamar a un técnico
autorizado (por ejemplo, a un Centro Autorizado
de Asistencia Técnica Immergas, que dispone de
la debida capacitación profesional y de recambios
originales). El usuario no debe llevar a cabo
ninguna intervención o intento de reparación.
El incumplimiento de estos requisitos por parte
del usuario exime al fabricante de cualquier
responsabilidad e invalida la garantía.
• Normas de instalación: esta caldera puede ser
instalada en el exterior en un lugar parcialmen-
te protegido. Por lugar parcialmente protegido
se entiende aquel en el cual la caldera no está
expuesta directamente a la intemperie (lluvia,
nieve, granizo, etc.).
Atención: la instalación de la caldera en la
pared debe garantizar un sostén estable y eficaz
al generador.
Los tacos de serie, si se ha entregado con la caldera
un soporte o una plantilla de fijación, deben ex-
clusivamente utilizarse para fijar ésta a la pared;
pueden asegurar un sostén adecuado sólo si se
introducen correctamente (con buen criterio
profesional) y si las paredes son de ladrillos
macizos o perforados. Si la pared es de ladrillos

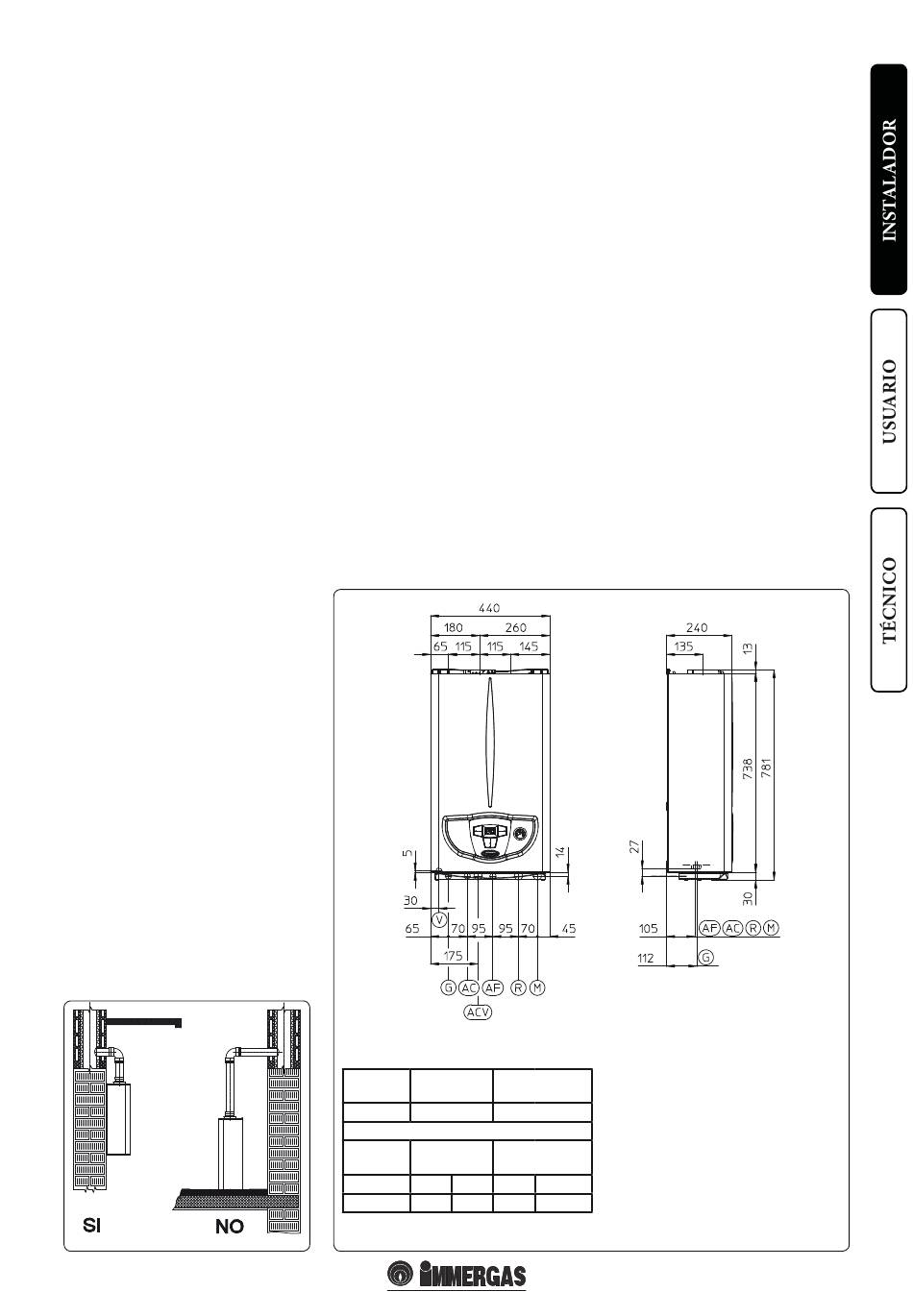

1.2 DIMENSIONES PRINCIPALES.

Altura Anchura
(mm) (mm)
781 440
CONEXIONES
AGUA
GAS
SANITARIA
G AC
3/4" 1/2"
1-1
3 - ES
o bloques huecos, en un tabique de estabilidad
limitada, es necesario realizar una prueba de
resistencia preliminar del sistema de soporte.
Nota: los tornillos para tacos con cabeza hexa-
gonal del envase, sólo deben ser utilizados para
fijar el correspondiente soporte a la pared.
Estas calderas sirven para calentar agua a una
temperatura inferior a la de ebullición a presión
atmosférica.
Deben ser conectadas a una instalación de cale-
facción adecuada a las prestaciones y a la potencia
de las mismas.
Leyenda:
Profundidad
AC - Salida de agua caliente sanitaria
(mm)
ACV - Entrada agua caliente sanitaria
240
AF - Entrada de agua fría sanitaria
INSTALACIÓN
M - Ida instalación
AF R M
1/2" 3/4" 3/4"
Nota: grupo de conexión (opcional)
G - Alimentación gas
kit válvula solar (Opcional)
R - Retorno instalación
V - Conexión eléctrica
1-2
