Puesta en marcha avanzada
8.6 Funciones de protección y supervisión
8.6.2 Supervisión de la temperatura del motor a través de un sensor de temperatura
Puede utilizar uno de los siguientes sensores de temperatura para proteger el motor del
sobrecalentamiento:
● Termostato (p. ej. termostato bimetálico)
● Sensor PTC
● Sensor KTY -84
● Sensor PT1000

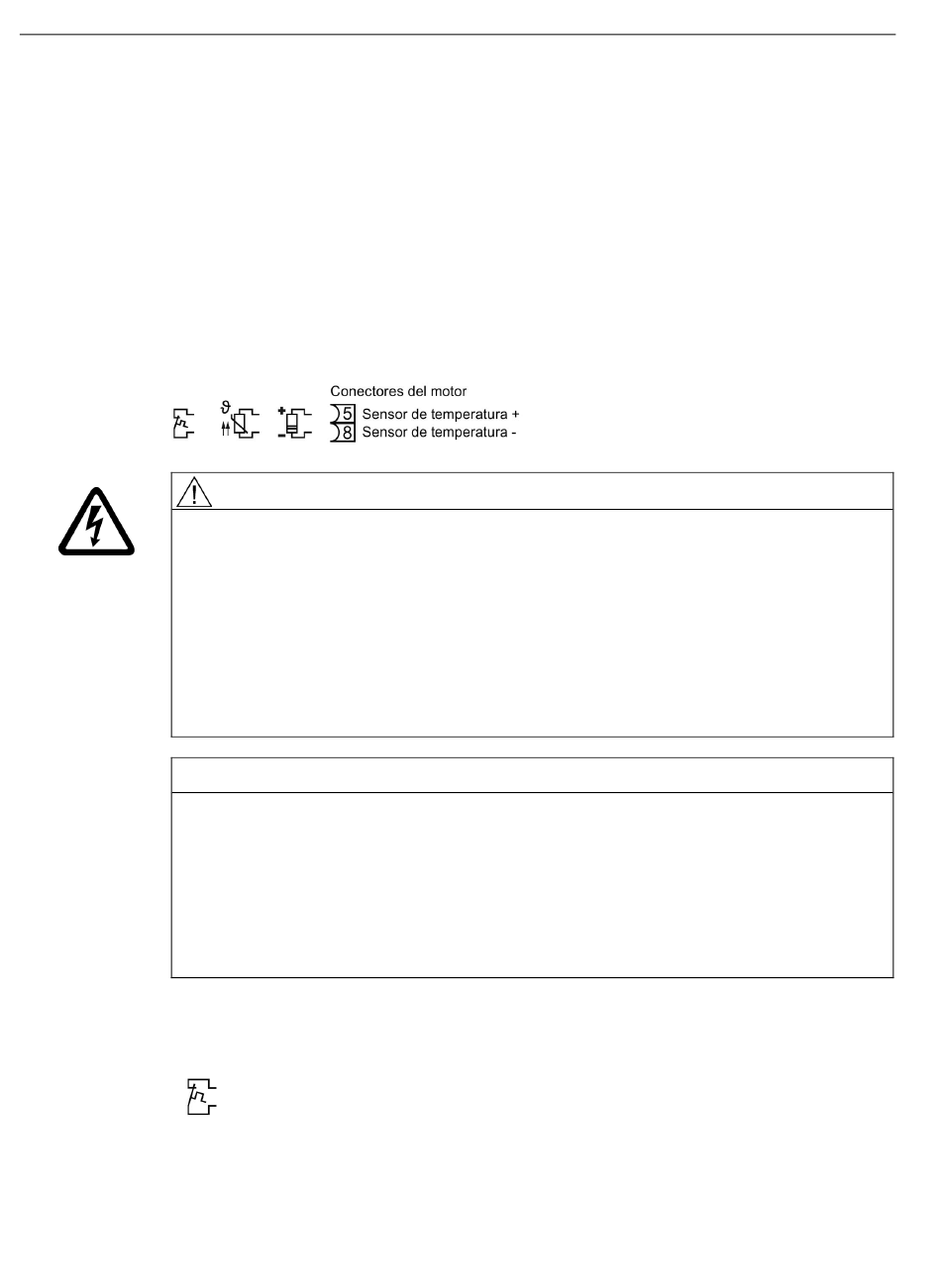

Conecte el sensor de temperatura del motor al Power Module a través del cable de potencia
del motor.
Peligro de muerte por tocar piezas bajo tensión en la caja de conexiones del motor
Las conexiones para el sensor de temperatura y el freno de mantenimiento del motor están
conectadas al potencial negativo del circuito intermedio. Tocar estas conexiones puede
provocar lesiones graves o incluso la muerte.
• Mantenga la caja de conexiones del motor siempre cerrada cuando el convertidor se
• Antes de tocar las conexiones, desconecte la alimentación y espere hasta que haya
• Aísle los cables que no se usen.
ATENCIÓN
Daños en el equipo por puesta a tierra del cable de conexión del motor
Las conexiones para el sensor de temperatura y el freno de mantenimiento del motor están
conectadas al potencial negativo del circuito intermedio. Si estas conexiones se ponen a
tierra, el equipo sufre daños.
• Para ello, utilice aislamientos apropiados.
• Aísle los cables que no se usen.
• Los cables no utilizados no pueden ponerse a tierra.
Termostato
148
PELIGRO
encuentre bajo tensión de red.
transcurrido el tiempo de descarga indicado en los rótulos de advertencia.
El convertidor interpreta una resistencia ≥ 100 Ω como termostato abierto y reaccio-
na de acuerdo con el ajuste de p0610.
Instrucciones de servicio, 07/2016, FW V4.7 SP6, A5E34257324E AD
Convertidor SIMATIC ET 200pro FC-2
