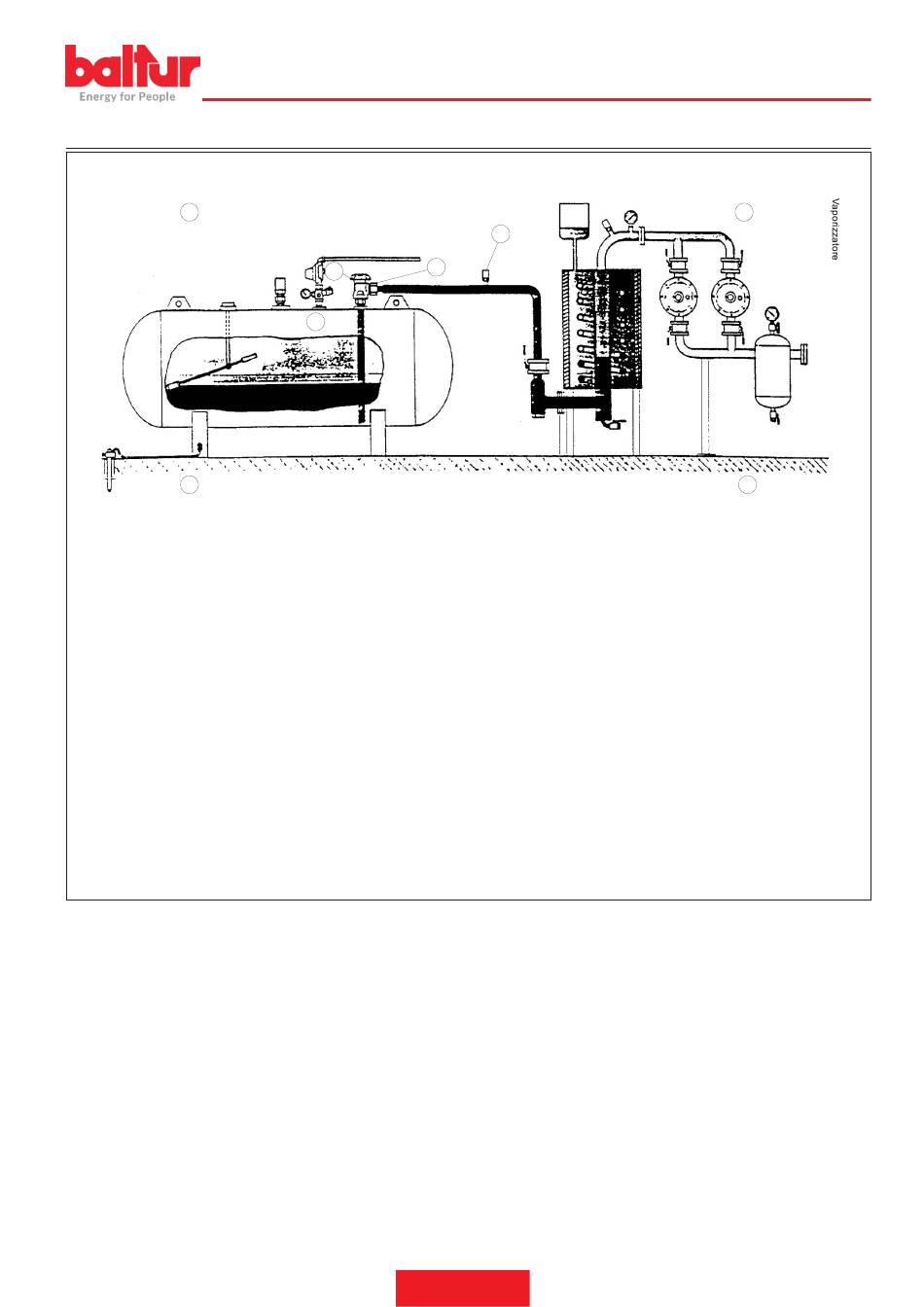

ESQUEMA DE INSTALACIÓN CON VAPORIZADOR
A
C
A Posible conexión de fase de gas de emergencia
B Vaporizador
C Depósito
D Grupo de reducción 1° salto
Advertencias
• El vaporizador se considera un punto peligroso, por lo tanto hay que
colocarlo a distancia de seguridad de los edificios.
• La instalación eléctrica tiene que ser del tipo AD-PE (antideflagrador
- a prueba de explosión).
• Las tuberías de GPL tienen que estar hechas de acero SS con juntas
soldadas o embridadas PN 40 (presión nominal 40 bares). La juntas
con roscados están prohibidas.
3
2
1
Especificación de materiales
• Válvula de recuperación del líquido
• Grifo de suministro de líquido con dispositivo de limitación de flujo.
• Empalmes de acero con espiga para soldar y rondana en cobre.
• Válvula de seguridad de 18 bar con empalme de acero para soldar.
27 / 30
0006160165_201912
4
ESPAÑOL
