6.4 BARRERAS DE AISLAMIENTO GALVÁNICO
Las conexiones de control están aisladas de la red eléctrica. Los terminales GND están
siempre conectados a tierra de I/O. Consulte la Imag. 27 Las barreras de aislamiento galvánico.
Las entradas digitales de la tarjeta de E/S estándar están aislados galvánicamente de la
toma de tierra de E/S. Las salidas de relé tienen además un aislamiento doble para cada una
a 300 VCA (EN-50178).
10V
ref
GND
+24V
GND
AnIN1
AI2+
AI2-
DIN1...
DIN3
CMA
DIN4...
DIN6
CMB
AO1+
AO2-
DO1
RI1/1
RO1/2
RO1/3
RO2/1
RO2/2
RO2/3
TI1+
TI1-

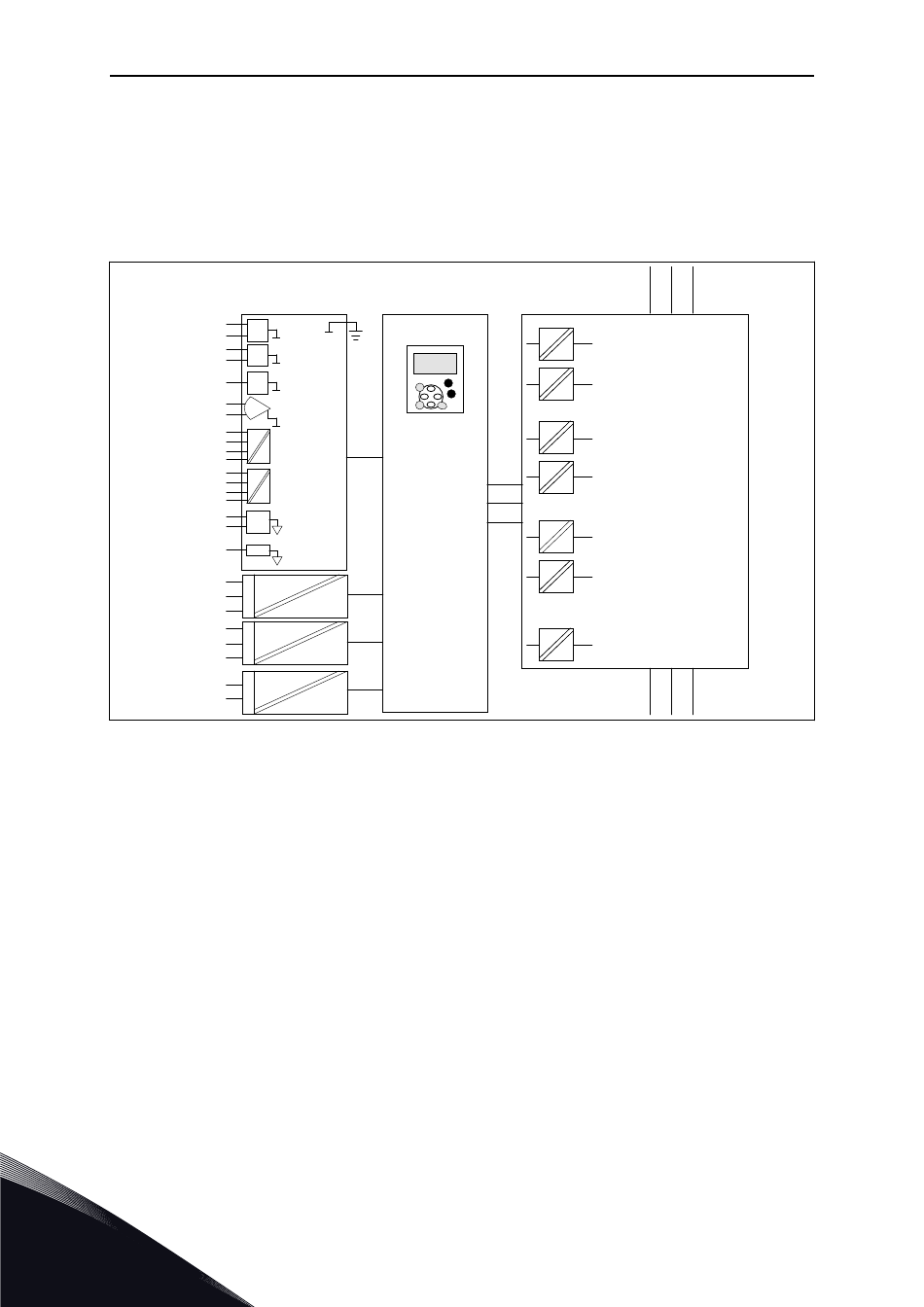

Imag. 27: Las barreras de aislamiento galvánico
6
Tierra del
control de
I/O
Panel
Grupo A
de control
de la entrada
digital
Grupo B
de la entrada
digital
Unidad
Entrada
de control
analógica
Entradas
digit
UNIDAD DE CONTROL
Contr. de la puerta
L1 L2 L3
Unidad
de potencia
U V W
