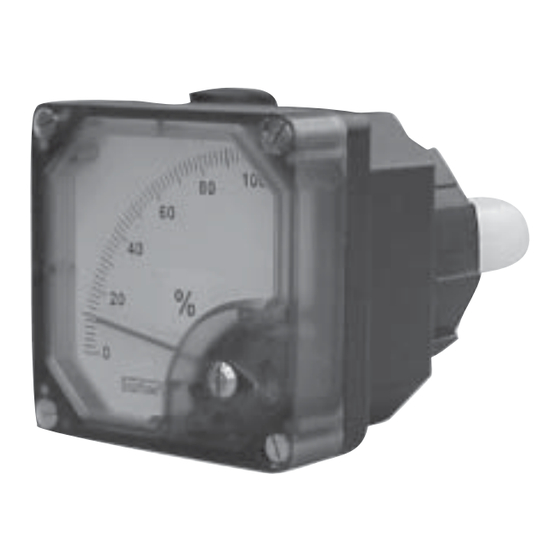

- Página 1 Manual de Instrucciones Tipo 8024 Indicador de caudal analógico de inserción 0807/1_ES-es_97383316 Reservado el derecho a introducir modificaciones técnicas sin previo aviso.
-
Página 2: Tabla De Contenido
INDICADOR DE CAUDAL ANALÓGICO DE INSERCIÓN TIPO 8024 ÍNDICE INTRODUCCIÓN......................2 .....................2 ESEMBALAJE Y CONTROL .....................2 NDICACIONES GENERALES ..........2 ESPONSABILIDAD DEL USUARIO EN MATERIA DE SEGURIDAD DESCRIPCIÓN ......................3 .............................3 ISEÑO ......................3 RINCIPIO DE MEDICIÓN ....................3 ESCRIPCIÓN DE LA ETIQUETA ..........................4 IMENSIONES ....................4... -
Página 3: Introducción
Bürkert fabrica una amplia gama de sensores e indicadores de caudal, diseñados para ser empleados en una gran variedad de aplicaciones. El usuario es responsable de seleccionar el modelo de sensor o indicador adecuado a su aplicación, de instalarlo correctamente y de garantizar su correcto mantenimiento. 2- 8024... -
Página 4: Descripción
DESCRIPCIÓN Diseño El indicador de caudal analógico de inserción tipo 8024 se compone de un sensor de caudal y un indicador de aguja, montados en un alojamiento de plástico con clase de protección IP65. El sistema de fitting diseñado por Bürkert se encuentra disponible en latón, acero inoxidable, PP, PVC, o PVDF, y permite una instalación... -
Página 5: Dimensiones
1,5 fps) Error de medición 10% de la lectura (0,8-2 m/s)* 4% de la lectura (2-10 m/s)* Reproducibilidad 1% de la lectura* Tensión de alimentación Dos pilas de 1,5 VCC (tipo LR14) Autonomía mín. 2 años a 20 ºC 4- 8024... - Página 6 (*) En condiciones de ensayo, es decir: fluido = agua; temperatura ambiente y del agua = 20 ºC; con los tramos mínimos de tubería aguas arriba y aguas abajo; y dimensiones de tubería adecuadas. 5- 8024...
-
Página 7: Instalación
Instalación El indicador de caudal analógico de inserción 8024 sólo puede utilizarse para medir fluidos limpios y similares al agua (contenido en sólidos máx. 1% y viscosidad máx. 300 cSt). Diagrama de presión-temperatura (para fitting de plástico) Es necesario tener en cuenta el intervalo de presión-temperatura según el material del fitting utilizado. -
Página 8: Instrucciones De Montaje
2. Inserte la tuerca de plástico (3) en el fitting e introduzca el anillo de plástico (2) en el casquillo de guía (5). 3. Inserte el sensor 8024 (1) con cuidado en el fitting. Si está instalado correctamente, el sensor no puede girarse. -
Página 9: Conexión Eléctrica
Retire la tapa y ponga el interruptor SW1 en la posición “ON”. Prueba de las pilas: Retire el tapón lateral y pulse el botón "B1". Sustituya las pilas si el movimiento de la aguja es inferior al 50% del fondo de escala. 8- 8024... -
Página 10: Ajuste Del Filtro
Ajuste del filtro Para evitar oscilaciones de la aguja, seleccione el nivel de filtro necesario utilizando los conmutadores 4 a 6 de SW2. Filtro (s) 8 máx. 1 mín. (fábrica) Tarjeta electrónica del tipo 8024 9- 8024... -
Página 11: Mantenimiento
Otros accesorios: Anillo de montaje para fitting 619205 Tuerca de fijación para alojamiento 619204 Juego de juntas tóricas (1 FKM + 1 EPDM) 552111 Juego con 2 conectores roscados M20 x 1,5 + 2 juntas planas 444705 Escala: 10- 8024... -
Página 12: Diagrama De Caudal
