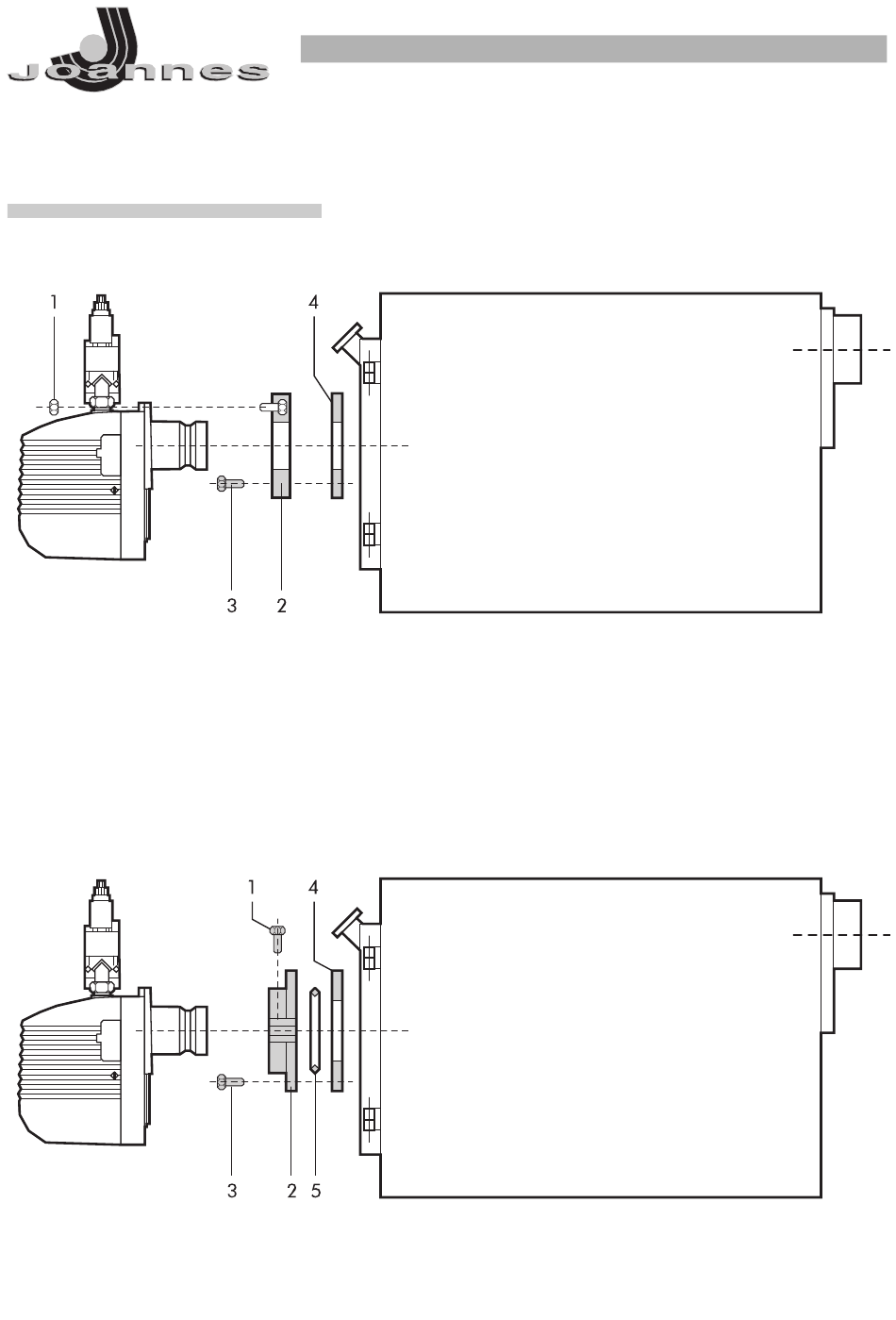

MONTAGGIO ALLA CALDAIA

JM 3 - 6
Fissare la flangia 2 alla caldaia con n o 4 viti 3 interponendo la guarnizione isolante 4. Infilare il bruciatore
nella flangia in modo che il boccaglio penetri nella camera di combustione secondo le indicazioni del costruttore
della caldaia. Stringere il dado 1 per bloccare il bruciatore.
JM 9
Fissare la flangia 2 alla caldaia con n 4 viti 3 interponendo la guarnizione isolante 4 e l'eventuale corda
o
isolante 5. Infilare il bruciatore nella flangia in modo che il boccaglio penetri nella camera di combustione
secondo le indicazioni del costruttore della caldaia. Stringere la vite 1 per bloccare il bruciatore.
