5 OPERAÇÃO
Os regulamentos gerais de segurança para o manuseio do equipamento encontram- se
na seção 1. Leia-os com atenção antes de começar a utilizar o equipamento!
5.1 Controles e conexões da Origo 4004 iMV

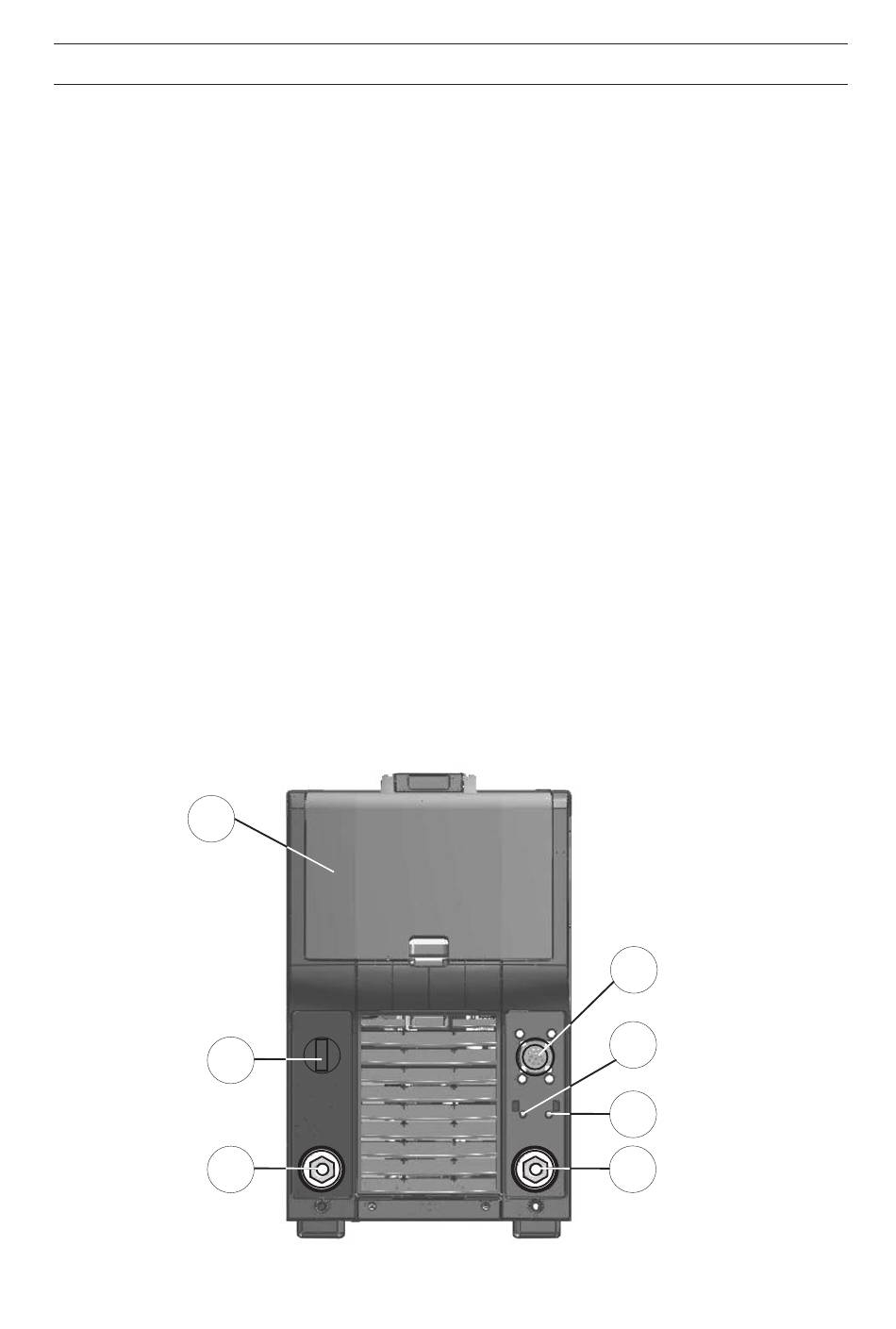

5.1.1 Painel frontal

1) Tampa do painel de controle - para acesso ao painel de controle A44 ou a caixa para
armazenamento de acessórios.
2) Chave liga/desliga - para energizar/desenergizar a fonte. A posição 0 refere-se ao
equipamento desligado e a posição 1 refere-se ao equipamento ligado.
3) Terminal de saída positivo: para conexão do cabo de solda ou cabo obra. A conexão
de qual cabo será conectado depende do processo de soldagem utilizado ou do tipo
de eletrodo.
4) Terminal de saída negativo: para conexão do cabo de solda ou cabo obra. A conexão
de qual cabo será conectado depende do processo de soldagem utilizado ou do tipo
de eletrodo.
5) Led indicador de fonte energizada - acende quando o equipamento está energizado.
6)Led indicador de sobre temperatura - quando o equipamento está sobreaquecido o
led acende e a operação de soldagem é interrompida (os ventiladores continuam
funcionando), quando a fonte retorna ao nível de temperatura seguro para operação o
led apaga e a operação pode ser reiniciada.
7) Tomada para conexão do cabo de controle do alimentador de arame.
1
2
3
- 10 -
7
6
5
4
