5 4

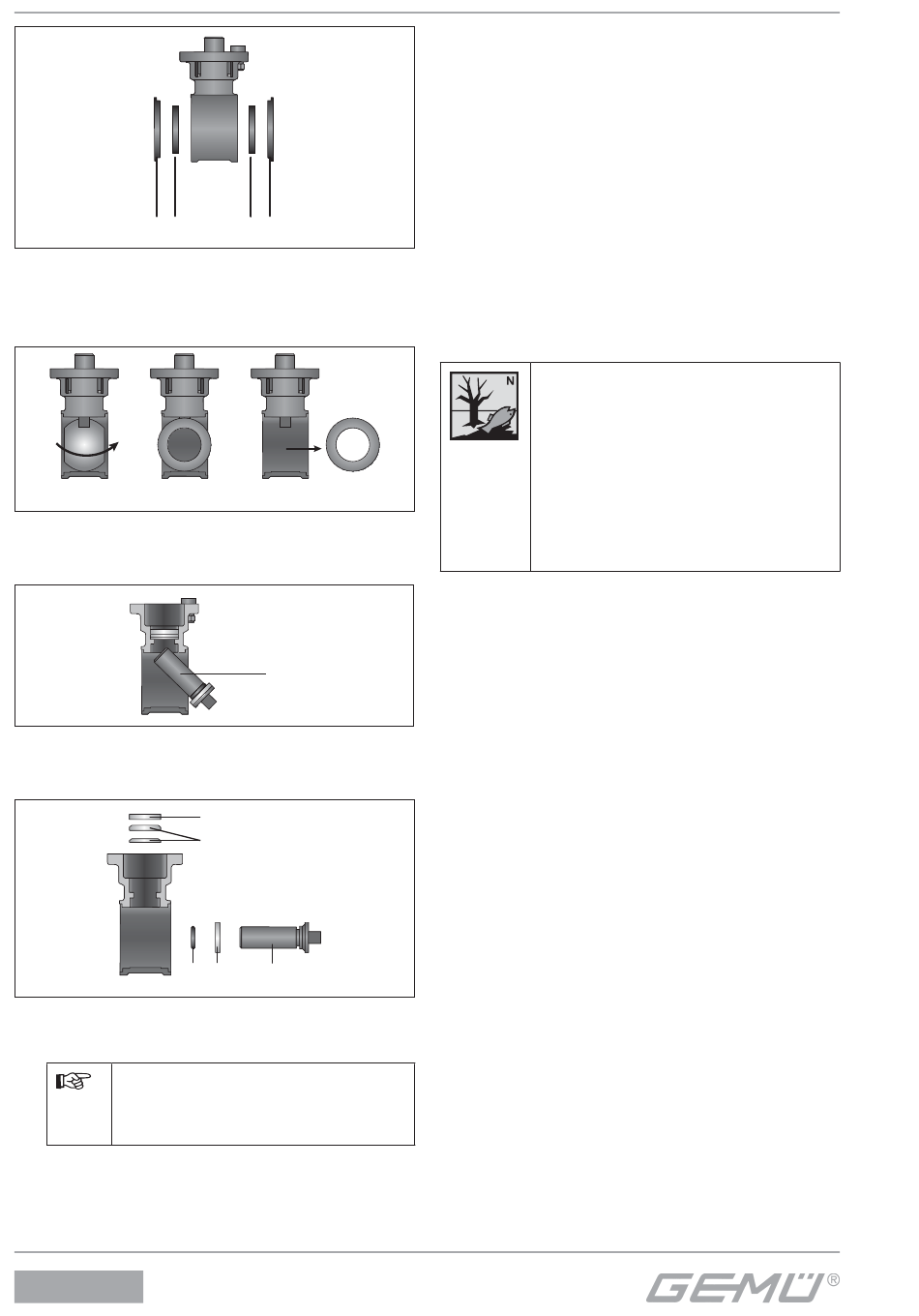

Retirar los discos de estanqueidad 5 y la
G
junta del asiento 4 de ambos lados de la
válvula de bola.
b
Situar la bola en posición cerrado b.
G
Retirar la bola c.
G
Presionar con cuidado el eje 7 hacia el
G
cuerpo y retirarlo.
23 6
Retirar hacia arriba las juntas 9 y 8 de la
G
válvula de bola.
Junta 8:
DN 8 - 50:
DN 65 - 100: 3 unidades
Retirar la junta tórica 23 del eje 7.
G
Retirar la junta 6 del eje 7.
G
711 ... D
4 5
c
7
9
8
7
2 unidades
Montaje de las juntas y de la válvula de
G
bola en orden inverso.
13

Desmontaje

El desmontaje se debe realizar tomando las
mismas precauciones que para el montaje.
Desmontar la válvula de bola (ver el
G
capítulo 10.1 "Montaje de la válvula de
bola").
14 Eliminación
Eliminar todas las piezas de la
válvula de bola de acuerdo a las
leyes medioambientales locales
o nacionales vigentes.
Prestar atención a restos
adheridos y al desprendimiento
de gases que emanen del
interior.
15 Devolución
Limpiar la válvula de bola.
G
Solicitar la declaración de devolución a
G
GEMÜ.
Efectuar la devolución solo con
G
la declaración de devolución
completamente cumplimentada.
En otro caso no se efectúa
ningún abono o no se

realiza la reparación,

sino que se procede a una eliminación con
costes a cargo del cliente.
