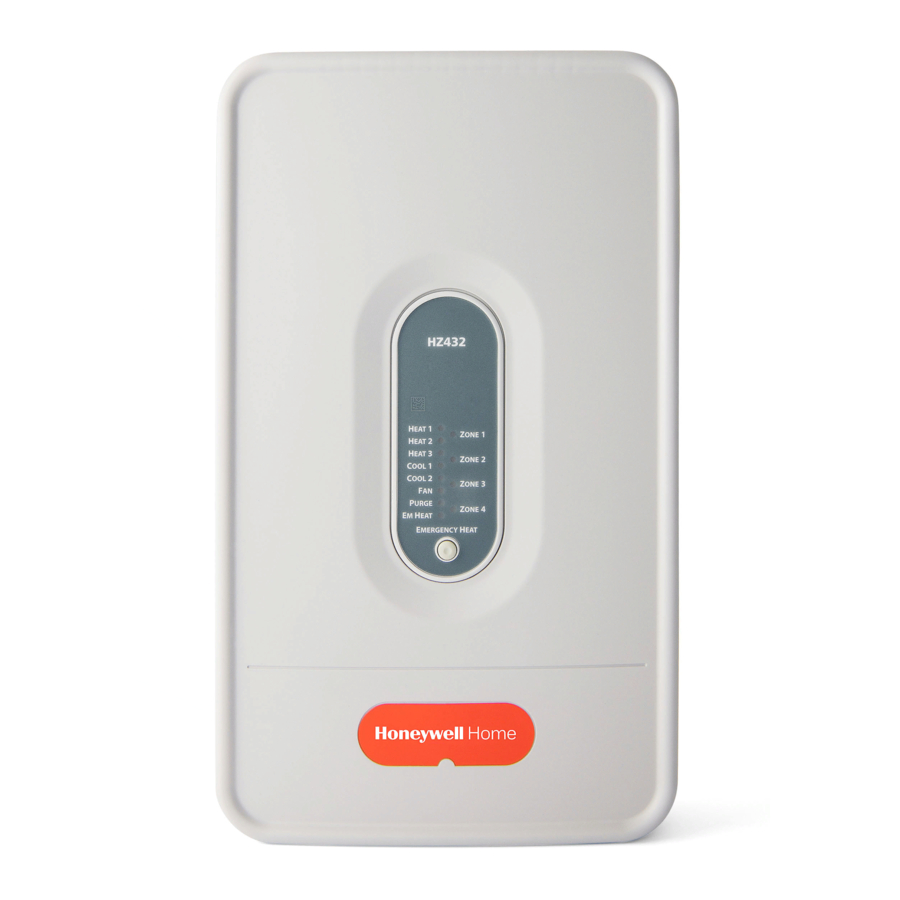

- Página 1 HZ432 TrueZONE® Guide d’installation de tableaux de zonage par un spécialiste Guía de instalación profesional del panel de zona 69-2198FS-03...
-
Página 2: Tabla De Contenido
à portée de main. ¿Necesita asistencia? Para obtener asistencia relacionada con este producto, visite http://customer.honeywell.com o http://yourhome.honeywell.com o comuníquese con la línea directa de zona de Honeywell, a través del 1-800-828-8367 Lea y guarde estas instrucciones. ® Marque déposée aux É.-U. -
Página 3: Caractéristiques Techniques • Especificaciones
Cumple con los requisitos FCC Clase B, sección 15. 13.42 (341) 8 (203) 1.86 (47) M24797 Fig. 1 Encombrement du tableau de régulation par zones TrueZONE HZ432 en po (mm) Fig. 1 Dimensiones en pulgadas (mm) del panel TrueZONE HZ432. 69-2198FS—03... -
Página 4: Accessoires
Guide d’installation • Guía de instalación ACCESSOIRES Tableau 1. Thermostats recommandés. Tableau 3. Caractéristiques nominales maximales des registres. * Système Non Programmable programmable Temp. ambiante VA max. par zone Un étage TH5110D, TH3110D, TH8110U, TH6110D, 38 °C (100 °F) 28,8 T87N TH4110D 71 °C (160 °F) -
Página 5: Accesorios
HZ432 TrueZONE ACCESORIOS Tabla 1. Termostatos recomendados. Tabla 3. Cantidad máxima de reguladores.* Sistema No programable Programable Temp. ambiente VA máximo para reguladores por zona De una etapa TH5110D, TH3110D, TH8110U, TH6110D, T87N TH4110D 100°F (38°C) 28.8 De etapas TH5220D TH8320U, TH8321U, 160°F (71°C) 16.8... -
Página 6: Montage • Montaje
NOTA: el panel TrueZONE HZ432 se puede montar en cualquier sentido, colóquelo a nivel solo por cuestiones estéticas. Détacher le couvercle du tableau de régulation par zones de sa base. Utiliser la base comme gabarit pour percer les trous de montage. -
Página 7: Raccordement • Cableado
HZ432 TrueZONE RACCORDEMENT • CABLEADO MISE EN GARDE : Risques liés au courant électrique. Peut provoquer des chocs électriques ou endommager le matériel. Couper l’alimentation avant de com- mencer l’installation. Effectuer tous les raccordements avant de mettre le transformateur sous tension. PRECAUCIÓN: peligro de voltaje. - Página 8 Guide d’installation • Guía de instalación RACCORDEMENT • CABLEADO DATS Raccorder le capteur DATS comme le montre Raccorder le capteur DATS comme le mntre l’illustration. DATS Conecte el sensor de temperatura de aire de descarga (DATS) como se muestra. M24804 C7735A1000 Fig.
- Página 9 HZ432 TrueZONE RACCORDEMENT : SYSTÈME CLASSIQUE • CONVENCIONAL Schéma de raccordement d’un système classique comme il est décrit aux étapes 3 à 9. El siguiente diagrama es un panorama general del cableado de un sistema convencional, según se muestra en los pasos 3 a 9.
-
Página 10: Raccordement : Thermopompe • Bomba De Calor
Guide d’installation • Guía de instalación RACCORDEMENT : THERMOPOMPE • BOMBA DE CALOR Schéma de raccordement d’une thermopompe à deux étages de chauffage et un étage de refroidissement avec chauffage auxiliaire électrique. REMARQUE : Un thermostat conventionnel peut être utilisé pour les systèmes à thermopompes; toutefois, le chauffage d'urgence ne peut être contrôlé... - Página 11 HZ432 TrueZONE RACCORDEMENT : THERMOPOMPE • BOMBA DE CALOR Schéma de raccordement d’une thermopompe à trois étages de chauffage et deux étages de refroidissement dont l’étage 3 correspond au chauffage électrique. Utilice el siguiente diagrama para realizar el cableado de una bomba de calor de 3 calentadores/2 refrigeradores con calefacción eléctrica de etapa 3.
-
Página 12: Raccordement : Système Mixte • Combustible Dual
Guide d’installation • Guía de instalación RACCORDEMENT : SYSTÈME MIXTE • COMBUSTIBLE DUAL Schéma de raccordement d’un système mixte composé d’un appareil de chauffage à combustible à un étage et d’une thermopompe à un étage. Utilice el siguiente diagrama para realizar el cableado de un sistema de combustible dual con calefacción de una etapa y bomba de calor de una etapa. - Página 13 HZ432 TrueZONE RACCORDEMENT : SYSTÈME MIXTE • COMBUSTIBLE DUAL Schéma de raccordement d’un système mixte composé d’un appareil de chauffage à combustible à deux étages et d’une thermopompe à deux étages. Utilice el siguiente diagrama para realizar el cableado de un sistema de combustible dual con calefacción de dos etapas y bomba de calor de dos etapas.
-
Página 14: Configuration De Base • Configuración Básica
Guide d’installation • Guía de instalación CONFIGURATION DE BASE • CONFIGURACIÓN BÁSICA Pour effectuer la configuration • Para realizar la configuración Appuyer sur le bouton MODE (le voyant à WIRELESS HOME WIRELESS HOME CONFIG CONFIG DEL Config s’allumera). CHECK OUT CHECK OUT MODE MODE... - Página 15 HZ432 TrueZONE Fig. 18 SYSTEM TYPE [CONV] HEATPUMP CLASSIQUE • CONVENCIONAL THERMOPOMPE • BOMBA DE CALOR DUAL FUEL OPER [NO] YES COOL STAGES COMPRESSOR STAGES FONCTIONNEMENT SYSTÈME MIXTE = NON FONCTIONNEMENT SYSTÈME MIXTE = OUI HEAT STAGES OPERACIÓN COMBUSTIBLE DUAL= NO OPERACIÓN COMBUSTIBLE DUAL= SÍ...
- Página 16 Guide d’installation • Guía de instalación APPAREILS SANS FIL • CONEXIÓN DE DISPOSITIVOS INALÁMBRICOS Pour connecter des dispositifs sans fil, appuyer sur le bouton Mode jusqu'à ce que la DEL sans fil s’allume. Le tableau WIRELESS HOME TrueZONE doit être configuré pour convenir aux appareils CONFIG CHECK OUT MODE...
- Página 17 HZ432 TrueZONE APPAREILS SANS FIL • CONEXIÓN DE DISPOSITIVOS INALÁMBRICOS S’il y a plus de quatre zones, utiliser le tableau de régulation TAZ-4 Add-A-Zone . Suivre les directives d’installation fournies avec le TAZ4 (publication 69-1366). Remarque : Si des thermostats sans fil sont utilisés, un maximum de 4 zones peut être configuré...
-
Página 18: Configuration Avancée
Guide d’installation • Guía de instalación CONFIGURATION AVANCÉE Configuration du tableau de régulation par zones à l’aide des boutons ADJUST SETTING, NEXT et BACK. Pour de plus amples renseignements sur la façon d’utiliser ces boutons, voir la section Configuration, à la page 12. Les options et l’information affichées varieront selon le type de système, le type de régulateur, le nombre de zones et les réglages. -
Página 19: Configuración Avanzada
HZ432 TrueZONE CONFIGURACIÓN AVANZADA Utilice los botones Adjust Setting “ajustar configuración”, Next “siguiente” y Back “atrás” para configurar el panel de zona. Consulte la sección de Configuración en la página 12 para ver las instrucciones de uso de estos botones. Las opciones/la información que se muestra varía según el tipo de sistema, el tipo de control, la cantidad de zonas y otras configuraciones. -
Página 20: Fonctionnement
Guide d’installation • Guía de instalación FONCTIONNEMENT Le tableau de régulation par zones TrueZONE HZ432 est muni d’un afficheur à DEL qui indique l’état des HZ432 zones et du système. Les DEL fournissent les rensei- 4 zones, 3 chauff/2 refr... -
Página 21: Funcionamiento
HZ432 TrueZONE FUNCIONAMIENTO El panel TrueZONE HZ432 tiene una pantalla LED que comunica el estado del sistema y de las zonas. Los LED HZ432 indican la siguiente información. 4 zonas, 3H/2C Estado de los LED Una gran parte de esta información, así como la LED 1, 2, y 3 del modo de Modo de calefacción... -
Página 22: Vérification
Guide d’installation • Guía de instalación VÉRIFICATION Pour passer au mode vérification, enlever le couvercle du tableau et appuyer sur le bouton MODE jusqu’à ce que le voyant DEL pour la vérification s’allume. Pour naviguer dans le menu de vérification décrit ci-après, utiliser les boutons ADJUST SETTING et NEXT. -
Página 23: Revisión
HZ432 TrueZONE REVISIÓN Para ingresar a Checkout “revisión”, quite la cubierta del panel de zona, presione el botón Mode “modo” hasta que se encienda el indicador LED de revisión. Utilice los botones de Adjust Setting “ajustar configuración” y Next “siguiente” para desplazarse a través del menú de revisión, como se indica a continuación. Consulte la sección de Configuración en la página 12 para ver las instrucciones de uso de estos botones. -
Página 24: Garantie
0501 ou un code de date ultérieur : soixante (60) mois à partir de la date d’installation. Thermostats CommercialPRO, PRO 2000 et PRO 1000 : vingt-quatre (24) mois à partir de la date d’installation. Tous les autres thermostats de Honeywell et les thermostats dont le code de date est 0452 ou un code de date antérieur : douze (12) mois à...
