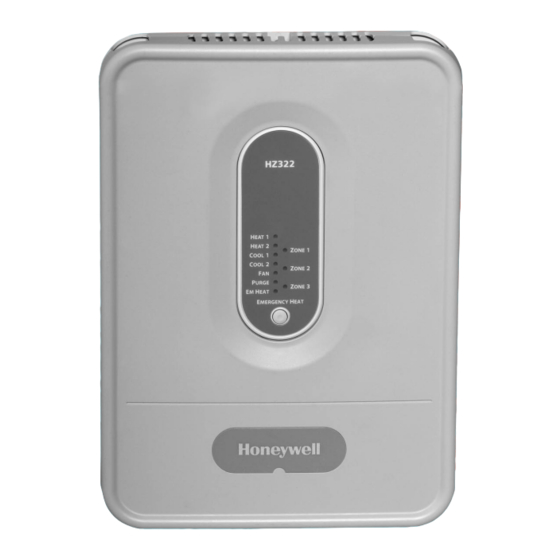

Honeywell TrueZONE HZ322 Guía De Instalación Profesional
Panel de zona
Ocultar thumbs
Ver también para TrueZONE HZ322:
- Guia de instalacion (20 páginas) ,
- Guia de instalacion (20 páginas)
Manuales relacionados para Honeywell TrueZONE HZ322
Resumen de contenidos para Honeywell TrueZONE HZ322
- Página 1 HZ322 TrueZONE Zone Panel Professional Installation Guide Guide d’installation par un spécialiste en panneau de zonage Guía de instalación profesional del panel de zona 69-2071EFS-01...
-
Página 2: Tabla De Contenido
à portée de main. ¿Necesita asistencia? Para obtener asistencia relacionada con este producto, visite http://yourhome.honeywell.com o comuníquese con la línea directa de zona de Honeywell, a través del 1-800-828-8367 Lea y guarde estas instrucciones. ® U.S. Registered Trademark. -
Página 3: Specifications
Slave Damper Control M28011 Relay * Included in HZ322K kit. Fig. 1. HZ322 TrueZONE panel dimensions in in. (mm). Encombrement du tableau de régulation par zones TrueZONE HZ322 en po (mm). Dimensiones del panel de zona TrueZONE HZ322 en pulgadas (mm). 69-207EFS—0... -
Página 4: Mounting
Installation Guide MOuNTiNg ZD SERIES ZONE DAMPERS Mount the HZ322 SPRD BYPASS DAMPER REGISTRES DE REGISTRE DE DÉRIVATION SPRD TrueZONE panel near ZONE SÉRIE ZD HUMIDIFICADOR DESVIADOR CON SPRD HUMIDIFICADORES the HVAC equipment; DE ZONA ZD locate it on a wall, stud, DATS (ALTERNATE LOCATION) SUPPLY DUCT CAPTEUR DATS (AUTRE... -
Página 5: Wiring
HZ322 TrueZONE WiriNg CAUTION: Voltage Hazard. Can cause electrical shock or equipment damage. Disconnect power before beginning installation. Wire entire panel before applying transformer power. Follow these steps for wiring all systems. However, wiring will vary depending on equipment. For conventional sys- tems, refer to this page. - Página 6 Installation Guide WiriNg DATS Connect DATS as shown. DATS C7735A1000 Fig. 7 M28024 Connect equipment as shown. The DS/BK terminal is used with a variable-speed fan. HVAC Connect the DS, BK, ODD, or DHUM terminal on the 24 VOLT TRANS. HVAC equipment to this terminal.
-
Página 7: Heat Pump
HZ322 TrueZONE HEaT puMp Use the following diagram for wiring a heat pump with electric auxiliary heat. NOTE: You can use a conventional thermostat for a heat pump system; however, em heat can only be controlled by heat pump thermostats. The diagram below shows a heat pump thermostat used with a heat pump system. ARD OR ZD DAMPER SPRING-OPEN POWER-CLOSED REGISTRE ARD OU ZD OUVERTURE PAR RESSORT FERMETURE MOTORISÉE HUMIDIFICADOR ARD O ZD CON APERTURA ACCIONADA POR RESORTE Y CIERRE... -
Página 8: Basic Configuration
Installation Guide CONfiguraTiON To enter Configuration: HOME HOME CONFIG CONFIG CHECK OUT CHECK OUT MODE MODE Press the Mode button (the Config LED will light up). BACK ADJUST SETTING NEXT BACK ADJUST SETTING NEXT M24799 M24810 Fig. 11 HOME CONFIG Use the Back and Next buttons to navigate through the configuration CHECK OUT MODE... -
Página 9: Advanced Configuration
HZ322 TrueZONE advaNCEd CONfiguraTiON Use the Adjust Setting, Next, and Back buttons to configure the zone panel. See the Configuration section on page 6 for instructions on using these buttons. Table 5. Advanced Configuration. Menu Name Menu Title (LCD Menu Options (LCD bottom Menu option description Notes: top line) -
Página 10: Operation
Installation Guide OpEraTiON The HZ322 TrueZONE panel contains an LED display that communicates system and zone status. The LEDs indicate the following information. Much of this information, as well as configuration information, is listed on the label on the inside of the HZ322 cover. For users who prefer French or Spanish labels, they are provided on page 16. -
Página 11: Français, Espanol
Tension : 18 à 30 V c.a., 50/60 Hz - transformateur de 40 Type Registre Rond Rectangulaire VA ou plus Honeywell Zone Ouverture par Appel de courant : ressort/ferme- ture motori- Tableau de régulation par zones : 7.5 VA max. - Página 12 Grados de humedad: directa de zona de 5% a 90% de humedad relativa (RH) no condensable. Honeywell, al 1-800-828-8367. Grados de temperatura: Desviador Humidificador SPRD/ SPRD De envío: de -20 a 150 °F (de -29 a 66 °C).
- Página 13 HZ322 TrueZONE MONTagE • MONTajE Monter le tableau de régulation par zones TrueZONE HZ322 près du système de CVCA, soit sur un mur, un montant, une ferme ou un conduit de reprise d’air froid. Voir Fig. 2. REMARQUE : Le tableau de régulation par zones TrueZONE HZ322 peut être monté dans n’importe quel sens;...
- Página 14 Guide d’installation • Guía de instalación MONTagE • MONTajE Le tableau de régulation par zones HZ322 offre une grande souplesse de gestion et d’agencement des câbles. Il est possible de les faire passer derrière le tableau, dans les chemins de câble sur les côtés du tableau ou encore les fixer à...
- Página 15 HZ322 TrueZONE CONfiguraTiON • CONfiguraCióN Pour effectuer la configuration : Para entrar al Configuacion: Appuyer sur le bouton Mode (le voyant à DEL Config s’allumera.) Voir Fig. 11. Presione el botón “Mode” (modo) (el LED Config se iluminará). Vea la Fig. 11. Les boutons Back et Next permettent de se déplacer dans les menus de configuration.
- Página 16 Guide d’installation • Guía de instalación CONfiguraTiON avaNCÉE • CONfiguraCióN avaNZada Tableau 5. Configuration avancée. • Tabla 5. Configuración avanzada. Nom du menu Titre du menu Options du menu (ligne inféri- Description de l’option du menu Remarques : Nombre del menú (ligne supérieure eure de l’afficheur;...
- Página 17 Voir Fig. 14. Les DEL fournissent les renseignements suivants : El panel de zona TrueZONE HZ322 tiene un LED que comunica el estado del sistema y de las zonas. Vea la Fig. 14. Los LED indican la siguiente información.
- Página 18 Zone 1 _______________________ Zona 1 _______________________ Zone 2 _______________________ Zone 3 _______________________ Zona 2 _______________________ Zona 3 _______________________ Soutien technique : 1 800 828-8367 Customer.Honeywell.com Asistencia técnica: 1-800-828-8367 Brevets en instance. Customer.Honeywell.com Patentes en trámite 50023678-001 Rev. A 50023678-001 Rev. A...
- Página 19 HZ322 TrueZONE vÉrifiCaTiON • COMprObaCiON Pour passer au mode vérification, enlever le couvercle du tableau et appuyer sur le bouton MODE jusqu’à ce que le voyant DEL pour la vérification s’allume. Pour naviguer dans le menu de vérification décrit ci-après, utiliser les bou- tons Adjust Setting et Next.
-
Página 20: Warranty
0501 ou un code de date ultérieur : soixante (60) mois à partir de la date d’installation. Thermostats CommercialPRO, PRO 2000 et PRO 1000 : vingt-quatre (24) mois à partir de la date d’installation. Tous les autres thermostats de Honeywell et les thermostats dont le code de date est 0452 ou un code de date antérieur : douze (12) mois à...
