Sharp AR-150 Manual De Servicio página 44

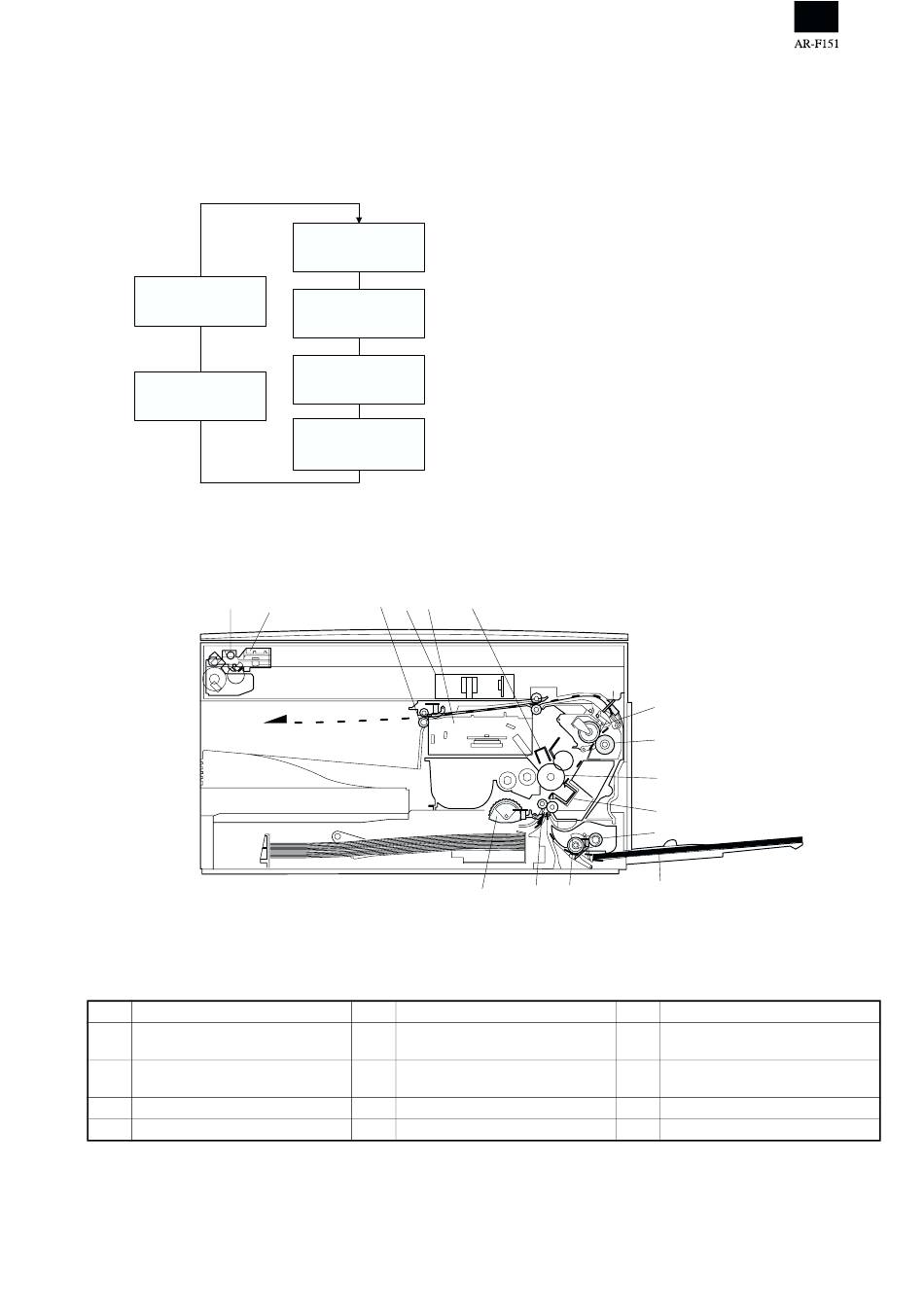

(3) Control térmico
1. Para controlar la temperatura de la unidad de fusión se usa la lám-
para calentadora, el termistor, el PWB principal, el PWB de suminis-
tro de CC y el triac que está dentro de la unidad de alimentación.
Para evitar que la unidad de fusión alcance temperaturas
excesivamente altas, se utiliza un interruptor térmico y un fusible
térmico como dispositivos de seguridad.
Dispositivo de segu-
ridad (Interruptor tér-
mico, fusible térmico)
Triac (en la unidad de
alimentación)
5. Sección de alimentación de papel y sección de transporte de papel
A. Recorrido de transporte de papel y operaciones generales
(2)
(1)
(1) Unidad de exploración
(2) Lámpara de copia
(3) Unidad de objetivo
(4) LSU (unidad láser)
(5) Rodillo de salida de papel
Existen dos métodos de alimentación de papel; alimentación de papel desde bandeja y alimentación manual de papel. La bandeja es del tipo uni-
versal y tiene capacidad para 250 hojas.
El sistema de carga frontal permite instalar o desmontar la bandeja del gabinete delantero.
A continuación se presentan descripciones generales de los métodos de alimentación de papel desde bandeja y alimentación manual de papel.
Calentado por la lámpara
calentadora.(950 W)
La temperatura de la super-
ficie del rodillo de calor
superior es detectada por el
termistor.
El nivel del termistor es
controlado por el PWB
principal.
La activación y desactivación del
triac se controla mediante la señal
enviada desde el PWB principal.
(PWB de suministro de energía)
(5)
(6)
(3) (4)
(15)
(6) Cargador principal
(7) Rodillo de calor
(8) Rodillo de presión
(9) Tambor
(10) Unidad de transferencia
6 – 4
2. La temperatura de la superficie del rodillo de calor superior se
ajusta a 165°C - 190°C. Durante el modo de ahorro de energía,
la temperatura de la superficie es ajustada a 100°C.
3. La función de autocomprobación se activa cuando ocurre alguno
de los siguientes errores de funcionamiento (aparece una "H" en
la ventana multicopia).
A. Cuando la temperatura de la superficie del rodillo de calor
aumenta a más de 240°C.
b. Cuando la temperatura de la superficie del rodillo de calor
desciende a menos de 100°C durante el ciclo de copia.
C. Termistor abierto
D. Fusible térmico abierto
e. Cuando la temperatura del rodillo de calor no alcanza los
190°C dentro de 27 segundos después de conectar la
alimentación.
(4) Resistor de fusión
Resistor de fusión
Este modelo está equipado con un resistor de fusión en la sección
de fusión que mejora la eficiencia de transferencia.
A continuación presentamos una descripción general.
Descripción general
Puesto que el rodillo de calor superior es conductivo cuando el
papel de copia está muy húmedo y cuando la distancia entre la
unidad de transferencia y la unidad de fusión es corta, la corriente
de transferencia se fuga a través del papel de copia, del rodillo de
calor superior y de la escobilla de descarga.
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(11) Rodillo de recogida
Bandeja de alimentación manual de
(12)
papel
Rodillo de alimentación manual de
(13)
papel
(14) Unidad de rodillo PS
(15) Rodillo de alimentación de papel
