PARA EL INSTALADOR
INDICE
1
DESCRIPCION DE LA CALDERA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
2
INSTALACION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
3
CARACTERISTICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
4
USO Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
En el momento de efectuar el primer encendido de la caldera es conveniente proceder a los controles siguientes:
- Controlar que no haya líquidos o materiales inflamables cerca de la caldera.
- Controlar que la conexión eléctrica se haya llevado a cabo de manera correcta y que el cable de tierra esté
conectado con un buen sistema de puesta a tierra.
- Abrir el grifo del gas y controlar la estanqueidad de las conexiones, incluida la que del quemador.
- Asegurarse que la caldera esté predispuesta para funcionar con el tipo de gas de la red local.
- Controlar que el conducto de evacuación de los productos de la combustión esté libre y/o montado correctamente.
- Controlar que las eventuales válvulas estén abiertas.
- Asegurarse que la instalación esté llena de agua y bien purgada.
- Controlar que la bomba de circulación no esté bloqueada.
- Purgar el aire que se encuentra en el conducto de gas, purgando a través de la toma de presión que se encuen-
tra en la entrada de la válvula gas.
- El instalador debe instruir al usuario sobre el funcionamiento de la caldera y sus dispositivos de seguridad, y
entregarle el manual del
FONDERIE SIME S.p.A ubicada en Vía Garbo 27 - Legnago (VR) - Italia declara que sus propias calderas de agua
caliente, marcadas CE de acuerdo a la Directiva Gas 90/396/CEE están dotadas de termóstato de seguridad
calibrado al máximo de 110°C, están excluidas del campo de aplicación de la Directiva PED 97/23/CEE porque
satisfacen los requisitos previstos en el artículo 1 apartado 3.6 de la misma.
IMPORTANTE
usuario.
26
30
37
40
Publicidad
Tabla de contenido
Manuales relacionados para Sime 30 OF S
Resumen de contenidos para Sime 30 OF S
- Página 1 FONDERIE SIME S.p.A ubicada en Vía Garbo 27 - Legnago (VR) - Italia declara que sus propias calderas de agua caliente, marcadas CE de acuerdo a la Directiva Gas 90/396/CEE están dotadas de termóstato de seguridad calibrado al máximo de 110°C, están excluidas del campo de aplicación de la Directiva PED 97/23/CEE porque...
-

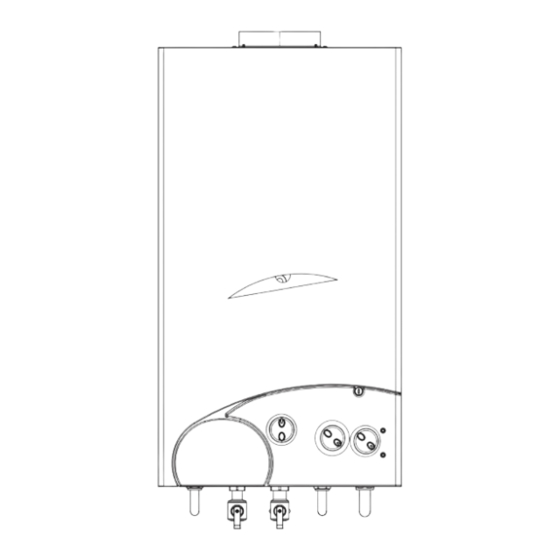

Página 2: Descripcion De La Caldera
Seguir las instrucciones incluidas en este edificios residenciales colectivos y de las siguientes modelos de caldera: manual para una correcta instalación y un modernas instalaciones complementarias. – “FORMAT.zip 30 OF S” con encendido y perfecto funcionamiento del aparato. DIMENSIONES 1.2. 1 Versión “30 OF S”... -
Página 3: Datos Tecnicos
DATOS TECNICOS 30 OF S 25 BF TS 30 BF TS 35 BF TS Potencia térmica calefacción Nominal 28,8 23,7 28,0 32,4 kcal/h 24.800 20.400 24. 1 00 27.900 Mínima 11,9 10,7 11,8 kcal/h 10.200 7.600 9.200 10. 1 00 Caudal térmico... -
Página 4: Esquema De Funcionamiento
ESQUEMA DE FUNCIONAMIENTO Modelo “30 OF S” LEGENDA 1 Cámara humos/Ventilador (vers. “BF TS”) 2 Intercambiador primario 3 Cámara de combustión 4 Válvula gas 5 Intercambiador sanitario a plancha 6 Válvula presostática con carga 7 Sonda calefacción NTC (SM) 8 Termóstato de seguridad 9 Válvula purgador de aire... -
Página 5: Componentes Principales
COMPONENTES PRINCIPALES Modelo “30 OF TS” LEGENDA 1 Panel de mandos 3 Cámara combustión 4 Ventilador 5 Toma análisis combustión 6 Toma presión negativa 7 Toma presión positiva 8 Presóstato humos Modelo “25 - 30 - 35 BF TS” 9 Sonda calefacción NTC (SM) 10 Intercambiador primario (vers. -
Página 6: Instalacion
INSTALACION Las calderas tendrán que instalarse de manera en el suministro con los productos pero, tienen que ser aptas para asegurar un permanente y la instalación debe hacerse exclu- para ulteriores aclaraciones, es posible suministro de gas suficiente para cubrir el sivamente por personal especializado y cualifi- contactar directamente con la SENTINEL consumo máximo, mientras la pérdida de... - Página 7 2.5. 1 Vaciado de la instalación (fig. 5) Modelo “30 OF S” Modelo “25 - 30 - 35 BF TS” Para cumplir esta operación accione sobre el grifo de descarga (9). Antes de efectuar esta operación apague la caldera. CONDUCTOS DE...
- Página 8 INSTALACIÓN CONDUCTOS TABLA 1 SEPARADOS (vers. “BF TS”) Accesorios ø 80 Pérdida de carga (mm H “25 BF TS” “30/35 BF TS” Durante la instalación habrá que respetar Aspiración Evacuación Salida a techo Aspiración Evacuación Salida a techo las disposiciones requeridas por las Codo de 90°...
-
Página 9: Modalidad De Descarga
Para utilizar la toma de aire en esta tipología de descarga es necesario reali- ATENCIÓN: Las tres sedes previ- zar las siguientes operaciones (fig. 9): stas sobre el diafragma permiten – Elimine el fondo de la toma de aire el montaje, en la toma de aire, en cortándolo con una herramienta (a);... -
Página 10: Conexion Electrica
DE DESCARGA ser suministrado solamente por SIME. ficos (fig. 10). El kit cod. 8089904 está L’alimentación deberá ser realizada con cor- suministrado con el diafragma de aspira- Los terminales de descarga para equi- riente monofásica 230V - 50Hz a través de... -
Página 11: Importante
2. 1 1. 1 Cuadro eléctrico (fig. 12) hacia adelante el panel hasta que se pueda tapa (7) del tablero de mando y conectar inclinar hacia abajo. Para acceder a los com- eléctricamente el cronotermóstato a los Antes de cada intervención desconecte la ponentes del cuadro eléctrico desatornille bornes 15-16 después de haber eliminado alimentación eléctrica accionando el inter-... - Página 12 2. 1 1.3 Esquema eléctrico Modelo “OF S” CÓDIGOS REPUESTOS CONECTORES: CN2 cód. 6299909 CN6 cód. 6299910 CN7 cód. 6299911 Modelo “BF TS” CÓDIGOS REPUESTOS CONECTORES: CN2 cód. 6299909 CN6 cód. 6299906 CN7 cód. 6299907 LEYENDA Fusible (1.6 AT) Sonda calefacción Medidor de flujo Bomba instalación Sonda sanitaria...
-
Página 13: Caracteristicas
3. 1 .2 Dispositivos La ficha electrónica presenta los dispositi- SONDA DE DETECCION 3.2.2 Modelo “30 OF S” vos siguientes (fig. 15): DE TEMPERATURA Sistema antihielo realizado con la sonda – Conector “METANO/GPL” (4) 3.2. 1 Modelo “25 - 30 - 35 BF TS”... -
Página 14: Ciclo De Funcionamiento
El medidor de flujo (8 fig. 5) en la versión malmente entro 10 segundos. Puede ocur- humo (18 fig. 3). Interviene bloqueando el “30 OF S” interviene, bloqueando el funcio- rir que el quemador no se encienda, con funcionamiento de la válvula de gas cuando namiento del quemador, siempre que no consiguiente activación de la señal de blo-... -
Página 15: Altura De Elevacion Disponible En La Instalacion
ALTURA DE ELEVACION DISPONIBLE EN LA INSTALACION La altura de elevación disponible en la instala- By-pass inserito By-pass insertado 30-35 ción de calefacción está representada, en fun- By-pass escluso By pass excluido ción de la capacidad, del gráfico de la fig. 17. Para obtener la máxima prevalencia dispo- nible en la instalación, excluir el by-pass rotando el racord en posición vertical (fig. -
Página 16: Uso Y Mantenimiento
Presión mín. quemador Corriente Tipo de gas mbar modulador mbar modulador 30 OF S 25 BF TS 30 BF TS 35 BF TS 30 OF S 25 BF TS 30 BF TS 35 BF TS VALVULA GAS G20 * 10,5 11,8 12,0... - Página 17 nes máximas y mínimas en las válvulas pro- la presión, aquellas en sentido antihora- – Apagar y encender nuevamente varias ceder del modo siguiente (fig. 22/a): rio la disminuyen. veces la caldera, manteniendo siempre – Conectar la columna o un manómetro –...
-
Página 18: Desmontaje Envolvente
– Colocar nuevamente la capucha de plá- – Desmontar el grupo quemadores-colec- de gas, utilizando agua y jabón o produc- stico (1) sobre el modulador y sellar todo tor gas. Limpiar el interior de los quema- tos apropiados, evitando el uso de lla- eventualmente con gota de color. -
Página 19: Anomalias De Funcionamiento
eventuales válvulas de zona estén abiertas. p gg La prueba puede ser realizada también en LED INTERMITENTE verde/arancio funcionamiento sanitario. Para efectuarla es VERDE/ANARANJADO suficiente, luego de haber activado la fun- ción deshollinador, retire agua caliente de 1 o de varios grifos. También en esta condi- ción la caldera funciona a la máxima poten- cia, siempre con el primario controlado entre los 80°C y los 70°C. -
Página 20: Encendido Y Funcionamiento
PARA EL USUARIO ADVERTENCIAS – Desactivar el equipo en caso de rotura y/o mal funcionamiento, absteniéndose de realizar cualquier intento de repa- ración o de intervención directa. Para esto dirigirse exclusivamente a personal técnico autorizado . – La instalación de la caldera y cualquier otra operación de asistencia y mantenimiento deben ser realizadas por per- sonal cualificado. - Página 21 La caldera se suministra con un cable eléctrico que en caso de sustitución deberá ser suministrado por SIME. Spia rossa LED ROJO ANOMALIAS DE FUNCIONAMIENTO – Bloqueo del encendido/intervención termóstato de seguridad (fig.
- Página 22 del Servicio Técnico Autorizado. Si la caldera y el led verde de presencia de tensión se apagan, restablecer el funcionamiento desconectando la ten- sión del aparato al menos un minuto, apagando el interruptor eléctrico de ali- mentación ubicado sobre el exterior de la caldera.
