3.4.3 Montaje de la rueda en horquillas de ø35/ø38 con eje
pasante de ø 20 mm
888
Para un funcionamiento correcto de la horquilla, la rueda debe instalarse
como se indica a continuación:
• Coloque la rueda entre las dos barras de horquilla.
• Alinee el centro de la rueda con los dos ejes rueda (véase 4A en
Figura 4).
• Introduzca el eje a través del soporte rueda derecho, de la rueda y del
soporte rueda izquierda (véase 4A en Figura 4).
• Apriete el eje al par de torsión previsto (15±1 Nm) actuando en el
tapón del perno (véase 4B en Figura 4) con una llave Allen de 6 mm.
• Compruebe el alineamiento correcto horquilla-rueda realizando
algunas compresiones completas de la horquilla. La rueda no debe
ponerse en contacto o acercarse a ninguna parte de la horquilla.
Después alce la parte anterior de la bicicleta y haga girar la rueda para
comprobar el alineamiento con el freno de disco. La rueda no debe
oscilar lateral o verticalmente. Para las especifi caciones correctas,
consulte el manual del constructor del sistema de frenado.
• Ayudándose con una llave Allen de 4 mm, apriete los tornillos
colocados en los dos soportes rueda al par de torsión previsto (6±1
Nm) con secuencia "1-2-1" (véase 4C en Figura 4).
15±1 Nm
6 mm
6±1 Nm
4C
4 mm
4C

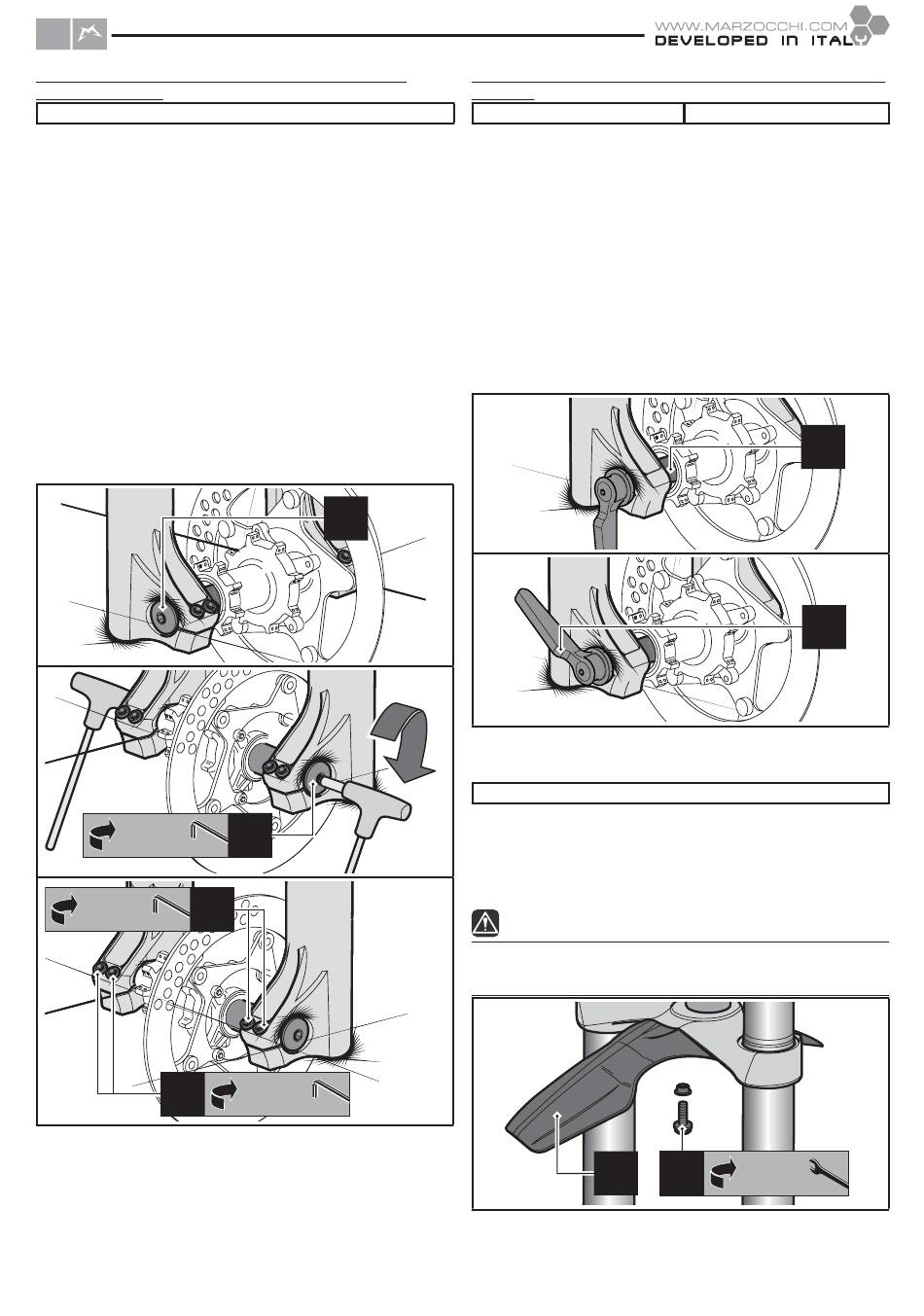

Figura 4 - Instalación rueda en horquillas de ø35/ø38 mm con eje pasante de ø 20 mm
4A
4B
6±1 Nm
4 mm
3.4.4 Montaje de la rueda en horquillas con perno de desenganche
rápido QR
55
Para un funcionamiento correcto de la horquilla, la rueda debe instalarse
como se indica a continuación:
• Coloque la rueda entre las dos barras de horquilla.
• Alinee el centro de la rueda con los dos ejes rueda (véase 5A en Figura 5).
• Introduzca el perno a través del soporte rueda derecho, la rueda y
atorníllelo en el soporte rueda izquierdo (véase 5A en Figura 5).
• Atornille el pasador hasta oír un "clic" (véase 5B en Figura 5).
• Compruebe el alineamiento correcto horquilla-rueda realizando
algunas compresiones completas de la horquilla. La rueda no debe
ponerse en contacto o acercarse a ninguna parte de la horquilla.
Después alce la parte anterior de la bicicleta y haga girar la rueda para
comprobar el alineamiento con el freno de disco. La rueda no debe
oscilar lateral o verticalmente. Para las especifi caciones correctas,
consulte el manual del constructor del sistema de frenado.
Figura 5 - Instalación rueda en horquillas con perno de desenganche rápido QR
3.5 Instalación del guardabarros
888 RV
El guardabarros puede ser entregado con la horquilla o comprado por separado.
El montaje del guardabarros debe ser efectuado interponiendo el
casquillo de refuerzo entre el tornillo y el mismo guardabarros (véase 6A
en Figura 6) y apretando el tornillo al par de torsión previsto (6±1 Nm)
ayudándose con una llave fi ja de 8 mm (véase 6B en Figura 6).
¡A !
TENCIÓN
Cuando se instalan los guardabarros sobre las horquillas 888, la
parte superior de la pletina inferior tiene que ser alineada con la
línea max sobre la barra.
6A
Figura 6 - Instalación guardabarros
66
5A
5B
6±1 Nm
6B
8 mm
