Preparación para el montaje
Conexión del circuito secundario de A.C.S. de la caldera mixta de condensación a gas
Instalación de agua fría

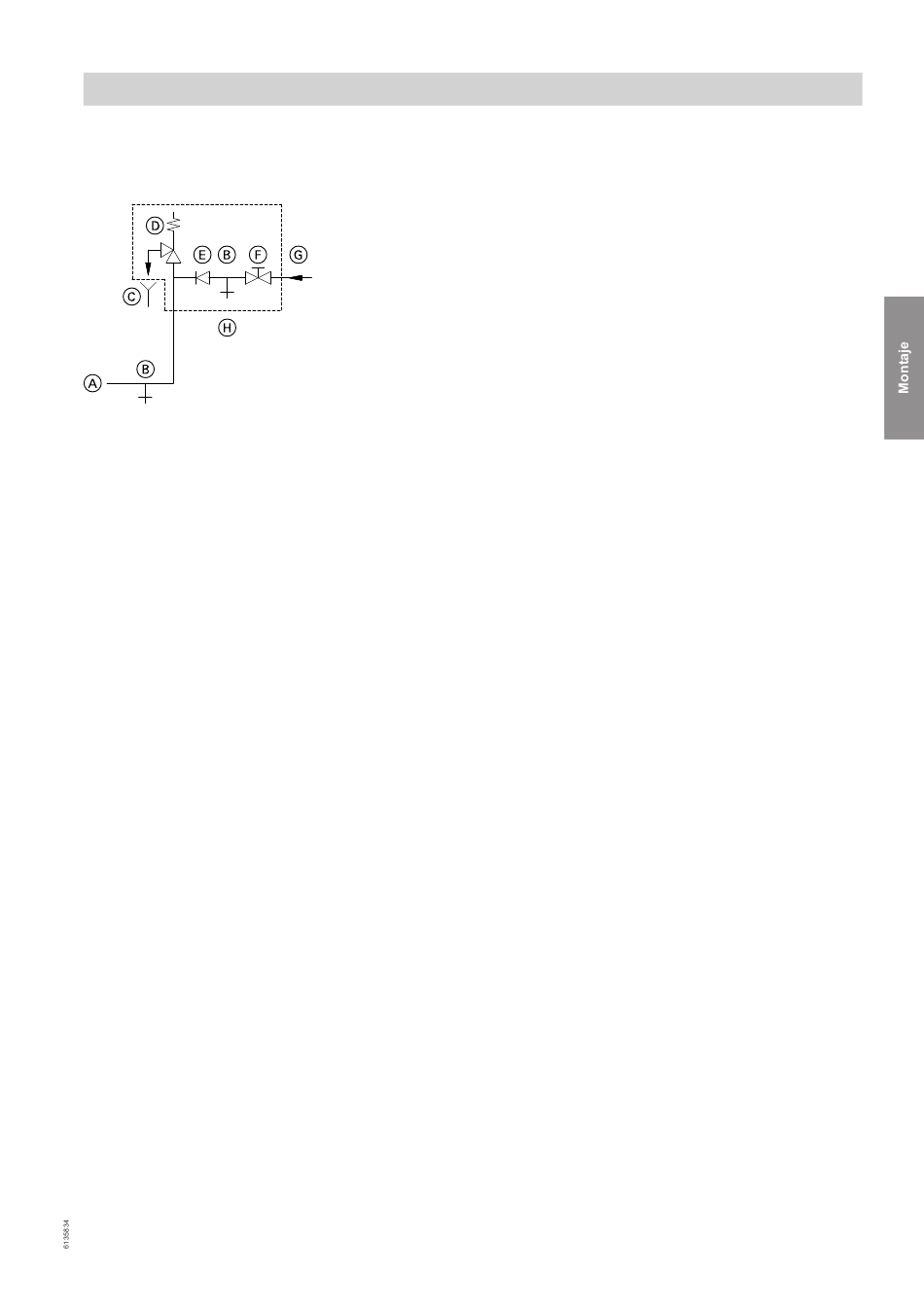

Fig. 3
Toma de entrada de agua fría de la caldera
A
Vaciado
B
Boca visible del conducto de descarga
C
Válvula de seguridad
D
Válvula de retención de clapeta
E
Válvula de cierre
F
Agua fría
G
Grupo de seguridad
H
(continuación)
Solo se debe montar el grupo de seguridad
acuerdo con DIN 1988 y EN 806 si la presión de cone-
xión a la red de agua sanitaria supera los 10 bar (1,0
MPa) y no se puede utilizar ninguna válvula reductora
de presión del agua sanitaria (según DIN 4753).
Una válvula de retención de clapeta o una válvula
combinada de flujo libre con válvula de retención de
clapeta solo se podrán utilizar en combinación con una
válvula de seguridad.
Si se utiliza la válvula de seguridad, la válvula de cie-
rre del agua fría de la caldera no se puede cerrar.
Retirar las tuercas de muletilla de la válvula de cierre
del agua fría (si hubiese), de forma que no se pueda
llevar a cabo ningún cierre manual.
Amortiguador de los golpes de ariete
Si hay puntos de toma conectados a la red de agua
sanitaria de la caldera en la que se puedan producir
golpes de ariete (p. ej. limpiadores a presión, lavado-
ras o lavavajillas), se recomienda montar amortiguado-
res cerca del causante de dichos golpes de ariete.
