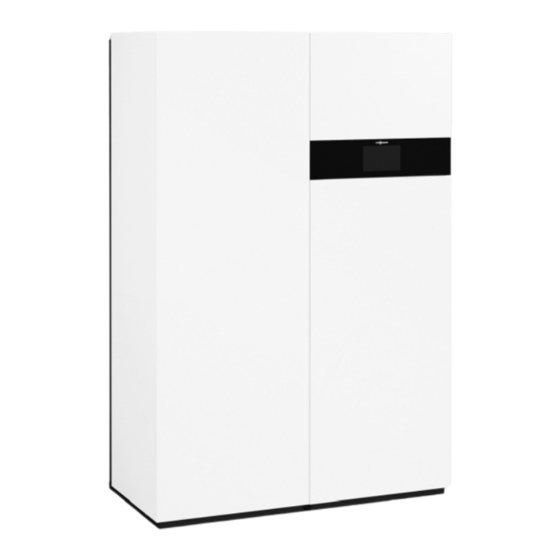

Viessmann Vitovalor PT2 Instrucciones De Montaje

Viessmann Vitovalor PT2 Instrucciones De Montaje

Sustitucion del filtro de aire
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 43

Enlaces rápidos

Descargar este manual
Montageanleitung ............................................ 3
DE
GB
Installation instructions .................................... 8
Replacing the air filter
Notice de montage ........................................ 13
FR
Remplacement du filtre à air
Ръководство за монтаж ............................... 18
BG
Смяна на въздушния филтър
安装指南 ........................................................ 23
CN
更换空气过滤器
Návod k montáži ............................................ 28
CZ
Výměna vzduchového filtru
DK
Montagevejledning ........................................ 33
Udskiftning af luftfilter
Paigaldusjuhend ............................................ 38
EE
Õhufiltri väljavahetamine
Instrucciones de montaje .............................. 43
ES
Sustitución del filtro de aire
Asennusohje .................................................. 48
FI
Ilmansuodattimen vaihto
Upute za montažu ......................................... 53
HR
Zamjena filtra za zrak
Szerelési utasítás .......................................... 58
HU
Levegőszűrő cseréje
IT
Istruzioni di montaggio .................................. 63
Sostituzione filtro dell'aria
5813408
9/2019
VIESMANN
Montažo instrukcija ........................................ 68
LT
LV
Montāžas instrukcija ...................................... 73
Montagehandleiding ...................................... 78
NL
Instrukcja montażu ........................................ 83
PL
Instrucţiuni de montaj .................................... 88
RO
Uputstvo za montažu ..................................... 93
RS
RU
Инструкция по монтажу ............................... 98
Montageinstruktion ...................................... 103
SE
Navodilo za montažo ................................... 108
SI
Montážny návod .......................................... 113
SK
Montaj Kılavuzu ........................................... 118
TR
Інструкція з монтажу .................................. 123
UA

Publicidad

Tabla de contenido
loading

Manuales relacionados para Viessmann Vitovalor PT2

Resumen de contenidos para Viessmann Vitovalor PT2

  • Página 1: Tabla De Contenido

    VIESMANN Montageanleitung ..........3 Montažo instrukcija ........68 Austausch Luftfilter Oro filtro keitimas Installation instructions ........8 Montāžas instrukcija ........73 Replacing the air filter Gaisa filtra nomaiņa Notice de montage ........13 Montagehandleiding ........78 Remplacement du filtre à air Vervanging luchtfilter Ръководство...

  • Página 3: Montageanleitung

    VIESMANN Montageanleitung für die Fachkraft Austausch Luftfilter für Vitovalor PT2 und PA2 Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Hinweis Dieses Zeichen warnt vor Sach- Angaben mit dem Wort Hinweis enthal- und Umweltschäden.

  • Página 4: Montage Vorbereiten

    Montage vorbereiten Brennstoffzellenmodul in Wartungs-Modus versetzen Im Wartungsfall oder falls nur dieses 3. Brennstoffzellenmodul öffnen. Bauteil ausgetauscht wird: Siehe folgende Kapitel. 1. Brennstoffzellenmodul vorab in den Bei der 5-jährlichen Wartung werden Wartungs-Modus versetzen. alle Bauteile des Wartungspakets aus- getauscht. Montage- und Serviceanlei- tung 2.
  • Página 5 Montage vorbereiten (Fortsetzung) Hinweis Zuerst die beiden unteren Verriegelun- gen öffnen.

  • Página 6: Luftfilter Austauschen

    Luftfilter austauschen...

  • Página 7: Anlage In Betrieb Nehmen

    Luftfilter austauschen (Fortsetzung) ■ Neue Bauteile in umgekehrter Rei- henfolge einbauen. ■ An allen Verbindungsstellen, die geöffnet wurden neue O-Ringe ein- setzen. Anlage in Betrieb nehmen Bei der 5-jährlichen Wartung erst 3. Anlage in Betrieb nehmen. durchführen, wenn alle Bauteile des Wartungspakets ausgetauscht wurden.

  • Página 8: Installation Instructions

    VIESMANN Installation instructions for contractors Replacing the air filter for Vitovalor PT2 and PA2 Safety instructions Please follow these safety instructions closely to prevent accidents and material losses. Safety instructions explained Please note Note This symbol warns against the Details identified by the word "Note"...

  • Página 9: Switching The Fuel Cell Module To Maintenance Mode

    Preparing the installation Switching the fuel cell module to maintenance mode If carrying out maintenance or if only 3. Open the fuel cell module. See fol- this component is being replaced: lowing chapter. 1. Switch the fuel cell module to main- If performing the 5-year maintenance, tenance mode in advance.

  • Página 10: Preparing The Installation

    Preparing the installation (cont.) Note Open the two lower locks first.
  • Página 11 Replacing the air filter...

  • Página 12: Commissioning The System

    Replacing the air filter (cont.) ■ Install the new components in reverse order. ■ Fit new O-rings to all connections that have been opened. Commissioning the system If performing the 5-year maintenance, 3. Start the system. do not do this until all the components in the maintenance package have been Installation and service replaced.

  • Página 13: Remplacement Du Filtre À Air

    VIESMANN Notice de montage Remplacement du filtre à air pour Vitovalor PT2 et PA2 Consignes de sécurité Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens. Explication des consignes de sécurité...

  • Página 14: Préparer Le Montage

    Préparer le montage Activer le mode entretien sur le module pile à combustible Pour la réalisation d'une opération 3. Ouvrir le module pile à combustible. d'entretien ou si seul ce composant voir chapitres suivants. doit être remplacé : Lors de l'entretien quinquennal, tous 1.
  • Página 15 Préparer le montage (suite) Remarque Ouvrir en premier les deux dispositifs de fermeture inférieurs.

  • Página 16: Remplacer Le Filtre À Air

    Remplacer le filtre à air...
  • Página 17 Remplacer le filtre à air (suite) ■ Mettre les nouveaux composants en place en procédant dans l'ordre inverse. ■ Insérer de nouveaux joints toriques sur tous les points de liaison qui ont été ouverts. Mettre l'installation en service A effectuer, lors de l'entretien quinquen- 2.

  • Página 18: Ръководство За Монтаж

    VIESMANN Ръководство за монтаж за специалисти Смяна на въздушния филтър за Vitovalor PT2 и PA2 Указания за безопасност Моля следвайте точно тези инструкции за безопасност, за да избегнете рискове и вреди за хората, имуществени щети и щети за околната среда.

  • Página 19: Демонтаж На Предните Капаци

    Подготовка на монтажа Модулът горивна клетка да се приведе в режим за под- дръжка В случай на поддръжка или ако 3. Отворете модула горивна клетка. този конструктивен детайл се Виж следващата глава. сменя: При 5-годишната поддръжка се 1. Модулът горивна клетка предва- сменят...

  • Página 20: Подготовка На Монтажа

    Подготовка на монтажа (продължение) Указание Първо отворете двете долни бло- кировки.
  • Página 21 Смяна на въздушния филтър...

  • Página 22: Пускане На Инсталацията В Експлоатация

    Смяна на въздушния филтър (продължение) ■ Монтирайте нови конструктивни детайли в обратна последовател- ност. ■ На всички места на свързване, които са били отворени да се поставят нови О-пръстени. Пускане на инсталацията в експлоатация При 5-годишната поддръжка да се 3. Пускане на инсталацията в извърши, едва...

  • Página 23: 安装指南

    VIESMANN 安装指南 供专业人员使用 更换空气过滤器 适用于 Vitovalor PT2 和 PA2 安全提示 请严格遵守这些安全说明，使人员和物品免受危害。 安全提示说明 ！ 注意 提示 这个符号用于对物资损坏和环境 带有“提示”字样的说明文字是附加说 损害提出警告。 明。 安装、首次运行、检查、保养和维修必 在使用燃气燃料时要关闭燃气截止阀并 须由指定的专业人员（专业供热公司/合 防止被意外打开。 同安装公司）完成。 维修具有安全功能的部件会影响设备的 在其他设备/供暖系统上进行作业时要切 安全运行。 断设备的电源电压（例如通过单独的保 在更换零件时仅允许使用菲斯曼的原厂 险丝或者一个主开关），并且采取措施 零件或经菲斯曼许可的备件。 防止电源被重新接通。...
  • Página 24 装配准备工作 将燃料室模块置于保养模式 在进行保养或者只更换此部件的情况 3. 打开燃料室模块。 见下章。 下： 如果每 5 年一次进行保养，则需要更换 1. 提前将燃料室模块置于保养模式。 保养套件的所有部件。 安装和服务指南 2. 关断设备的电源电压。 安装和服务指南 拆下前护板 安装和服务指南 打开燃料室模块 ！ 注意 避免因锋利边缘而导致割伤。 使用个人防护装备（安全手 套）。...
  • Página 25 装配准备工作 （续） 提示 首先打开下面的两个锁闭装置。...
  • Página 26 更换空气过滤器 ■ 按相反顺序安装新部件。 ■ 在所有已被打开的连接处使用新的 O 型密封圈。...
  • Página 27 运行设备 如果每 5 年一次进行保养，则在更换保 3. 运行设备。 养套件的所有部件后才能投入运行。 安装和服务指南 1. 安装燃料室模块的前护板（见第 25 页）。 用螺栓固定锁闭装置。 2. 安装前护板。 安装和服务指南...

  • Página 28: Návod K Montáži

    VIESMANN Návod k montáži pro odborné pracovníky Výměna vzduchového filtru pro Vitovalor PT2 a PA2 Bezpečnostní pokyny Dodržujte prosím přesně tyto bezpečnostní pokyny, zabráníte tak újmě na zdraví a škodám na majetku. Vysvětlení bezpečnostních pokynů Pozor Upozornění Tato značka varuje před Údaje uvedené...
  • Página 29 Příprava montáže Přepnutí palivového článku do režimu údržby V případě údržby nebo má-li být 3. Otevřete modul palivového článku. vyměněna pouze tato součást: Viz následující kapitoly. 1. Přepněte modul palivového článku Pětiletá údržba zahrnuje výměnu všech nejprve do režimu údržby. součástí...

  • Página 30: Příprava Montáže

    Příprava montáže (pokračování) Upozornění Nejprve otevřete oba dolní zámky.

  • Página 31: Výměna Filtru Vzduchu

    Výměna filtru vzduchu...
  • Página 32 Výměna filtru vzduchu (pokračování) ■ Nové součástky namontujte v obrá- ceném pořadí. ■ Do všech spojů, které byly otevřeny, vložte nové o-kroužky. Uvedení zařízení do provozu Při pětileté údržbě proveďte až po 3. Uveďte zařízení do provozu. výměně všech součástí údržbového balíčku.

  • Página 33: Udskiftning Af Luftfilter

    VIESMANN Montagevejledning til servicefirmaet Udskiftning af luftfilter til Vitovalor PT2 og PA2 Sikkerhedshenvisninger Overhold disse sikkerhedshenvisninger nøje for at undgå fare for mennesker og materielle skader. Forklaring til sikkerhedshenvisningerne Bemærk Bemærk Dette tegn advarer mod materi- Anvisninger med ordet Bemærk inde- elle skader og miljøskader.

  • Página 34: Forberedelse Af Montagen

    Forberedelse af montagen Anbringelse af brændstofcellemodulet i vedligeholdelsesposi- tion I tilfælde af vedligeholdelse eller 3. Åbn brændstofcellemodulet. Se hvis kun denne komponent udskif- næste kapitel. tes: Ved 5-års vedligeholdelsen bliver alle 1. Bring brændstofcellemodulet i ved- vedligeholdelsespakkens komponenter ligeholdelsesposition. udskiftet. Montage- og servicevejled- ning 2.
  • Página 35 Forberedelse af montagen (fortsat) Bemærk Lås først de to nederste låse op.
  • Página 36 Udskiftning af luftfilter...

  • Página 37: Idrifttagning Af Anlægget

    Udskiftning af luftfilter (fortsat) ■ Montér de nye komponenter i omvendt rækkefølge. ■ Brug nye O-ringe på alle de forbindel- sessteder, som blev åbnet. Idrifttagning af anlægget Udfør først ved den 5-års vedligehol- 3. Start anlægget. delse, når alle vedligeholdelsespakkens komponenter er blevet udskiftet.

  • Página 38: Õhufiltri Väljavahetamine

    VIESMANN Paigaldusjuhend spetsialistile Õhufiltri väljavahetamine Vitovalor PT2 ja PA2 puhul Ohutusjuhised Pidage esitatud ohutusjuhistest täpselt kinni, et vältida inimeste vigas- tamist ja esemete kahjustamist. Ohutusnõuete selgitused Tähelepanu Märkus See sümbol hoiatab materiaalse Pealkirja "Märkus" all on esitatud täien- kahju ja keskkonnakahjustuste dav teave.

  • Página 39: Kütuseelemendi Mooduli Hooldusrežiimile Lülitamine

    Ettevalmistustööd paigaldamiseks Kütuseelemendi mooduli hooldusrežiimile lülitamine Hoolduse läbiviimiseks või ainult 3. Avage kütuseelemendi moodul. Vt selle komponendi väljavahetami- järgmisi peatükke. seks: Kui on tegemist hooldusega, mille tsükli 1. Eelnevalt tuleb kütuseelemendi pikkuseks on 5 aastat, tuleb kõik hool- moodul lülitada hooldusrežiimile. duspaketti kuuluvad osad välja vahe- tada.

  • Página 40: Ettevalmistustööd Paigaldamiseks

    Ettevalmistustööd paigaldamiseks (järg) Märkus Avage kõigepealt mõlemad alumised riivistused.
  • Página 41 Õhufiltri väljavahetamine...

  • Página 42: Seadme Kasutuselevõtt

    Õhufiltri väljavahetamine (järg) ■ Paigaldage uued detailid vastupidi- ses järjekorras. ■ Kõik ühenduskohad, mis on lahti kee- ratud, tuleb varustada uute O-rõngas- tega. Seadme kasutuselevõtt Kui on tegemist 5 aastase tsükliga 3. Võtke seade kasutusele. hooldusega, saab seda teha alles siis, kui kõik hoolduspaketti kuuluvad osad Paigaldus- ja hooldusjuhend on väljavahetatud.

  • Página 43: Sustitución Del Filtro De Aire

    VIESMANN Instrucciones de montaje para el especialista Sustitución del filtro de aire para Vitovalor PT2 y PA2 Indicaciones de seguridad Siga estrictamente estas indicaciones de seguridad para evitar ries- gos y daños personales y materiales. Explicación de las indicaciones de seguridad Advertencia Indicación...

  • Página 44: Preparar El Montaje

    Preparar el montaje Ajuste del módulo de pilas de combustible en modo de mante- nimiento Durante los trabajos de manteni- 3. Abrir el módulo de pilas de com- miento o en caso de que solo se bustible. Consultar el siguiente sustituya este componente: capítulo.
  • Página 45 Preparar el montaje (continuación) Indicación Abrir primero los dos bloqueos inferio- res.
  • Página 46 Sustitución del filtro de aire...

  • Página 47: Puesta En Funcionamiento De La Instalación

    Sustitución del filtro de aire (continuación) ■ Montar los nuevos componentes en el orden inverso. ■ Colocar juntas tóricas nuevas en todos los puntos de unión que se hayan abierto. Puesta en funcionamiento de la instalación No efectuar el mantenimiento de los 5 3.

  • Página 48: Ilmansuodattimen Vaihto

    VIESMANN Asennusohje alan ammattilaiselle Ilmansuodattimen vaihto Vitovalor PT2:lle ja PA2:lle Turvallisuusohjeet Näitä turvaohjeita on tarkoin noudatettava, jotta loukkaantumisilta ja aineellisilta vahingoilta vältytään. Turvaohjeiden selitykset Huomio Ohje Tämä merkki varoittaa esine- ja Sanalla Ohje merkityissä kohdissa on ympäristövahingoista. lisätietoja. Asennus, ensimmäinen käyttöönotto, Kun polttoaineena käytetään kaasua,...

  • Página 49: Asennusavun Valmistelu

    Asennusavun valmistelu Polttokennomoduulin vaihto huoltotilaan Huoltotapauksessa tai jos vain tämä 3. Avaa polttokennomoduuli. Katso rakenneosa vaihdetaan: seuraava luku. 1. Vaihda polttokennomoduuli ensin Kaikki huoltopaketin rakenneosat vaih- huoltotilaan. detaan 5 vuoden välein tehtävässä huollossa. Asennus- ja huolto-ohje 2. Kytke laitteisto virrattomaksi. Asennus- ja huolto-ohje Etulevyjen irrotus Asennus- ja huolto-ohje...
  • Página 50 Asennusavun valmistelu (jatkoa) Ohje Avaa ensin molemmat alemmat lukituk- set.
  • Página 51 Ilmansuodattimen vaihto...

  • Página 52: Laitteiston Käyttöönotto

    Ilmansuodattimen vaihto (jatkoa) ■ Asenna uudet rakenneosat päinvas- taisessa järjestyksessä. ■ Aseta uudet O-renkaat paikoilleen kaikkiin avattuihin liitoskohtiin. Laitteiston käyttöönotto Suorita 5 vuoden välein tehtävän huol- 3. Ota laitteisto käyttöön. lon yhteydessä vasta sitten, kun kaikki huoltopaketin rakenneosat on vaih- Asennus- ja huolto-ohje dettu.

  • Página 53: Upute Za Montažu

    VIESMANN Upute za montažu za stručnjake Zamjena filtra za zrak za Vitovalor PT2 i PA2 Sigurnosne upute Molimo Vas da se pridržavate ovih sigurnosnih uputa kako bi se isključile opasnosti po čovjeka i nastajanje materijalnih šteta. Pojašnjenja sigurnosne upute Pozor...

  • Página 54: Stavite Modul Gorivog Članka U Modus Održavanja

    Priprema montaže Stavite modul gorivog članka u modus održavanja U slučaju održavanja ili ako je samo 3. Otvoriti modul gorivog članka. Vidi ova komponenta zamijenjena: sljedeće poglavlje. 1. Stavite modul gorivog članka pret- Kod petogodišnjeg održavanja hodno u modus održavanja. mijenjaju se sve komponente paketa održavanja.

  • Página 55: Priprema Montaže

    Priprema montaže (nastavak) Upute Prvo otvoriti obje donje blokade.
  • Página 56 Zamjena filtra za zrak...

  • Página 57: Instalaciju Pustiti U Pogon

    Zamjena filtra za zrak (nastavak) ■ Novu komponentu ugraditi obrnutim redoslijedom. ■ Na svim spojnim mjestima koja su se otvarala postavite nove O-prstene. Instalaciju pustiti u pogon Provesti tek kod petogodišnjeg 3. Instalaciju pustiti u pogon. održavanja nakon što se zamjene sve komponente iz paketa održavanja.

  • Página 58: Szerelési Utasítás

    VIESMANN Szerelési utasítás a szakember részére Levegőszűrő cseréje Vitovalor PT2 és PA2 készülékhez Biztonságtechnikai utasítások Kérjük, hogy az emberi életet fenyegető veszélyek, a balesetek és az anyagi károk elkerülése érdekében pontosan tartsa be a biztonság- technikai utasításokat. A biztonságtechnikai utasítások magyarázata Figyelem Fontos tudnivaló!

  • Página 59: Tüzelőanyag-Cella Modul Kinyitása

    A szerelés előkészítése Tüzelőanyag-cella modul karbantartási üzemmódba állítása Karbantartási esetben vagy ha csak 3. Nyissa ki a tüzelőanyag-cella ezt az alkatrészt cserélik: modult. Lásd a következő fejezete- ket. 1. Állítsa a tüzelőanyag-cella modult karbantartási üzemmódba. Az ötéves karbantartáskor a karbantar- tási csomag minden alkatrészét ki kell Szerelési és szervizre cserélni.
  • Página 60 A szerelés előkészítése (folytatás) Fontos tudnivaló! Először nyissa ki a két alsó reteszelést.
  • Página 61 Levegőszűrő cseréje...
  • Página 62 Levegőszűrő cseréje (folytatás) ■ Az új alkatrészeket fordított sorrend- ben szerelje be. ■ Minden csatlakozóhelyen, amelyet kinyitottak, helyezzen be új O-gyűrű- ket. A berendezés üzembe helyezése Az ötéves karbantartást csak akkor 3. Helyezze üzembe a berendezést. hajtsa végre, ha a karbantartási cso- mag minden alkatrészét kicserélték.

  • Página 63: Istruzioni Di Montaggio

    VIESMANN Istruzioni di montaggio per il personale specializzato Sostituzione filtro dell'aria per Vitovalor PT2 e PA2 Avvertenze sulla sicurezza Si prega di attenersi scrupolosamente alle avvertenze sulla sicurezza per evitare pericoli e danni a persone e cose. Spiegazione delle avvertenze sulla sicurezza...

  • Página 64: Preparazione Del Montaggio

    Preparazione del montaggio Commutazione del modulo di celle a combustibile in modalità di manutenzione In caso di manutenzione o se viene 3. Aprire il modulo di celle a combusti- sostituito soltanto questo compo- bile. Vedi capitoli seguenti. nente: Durante la manutenzione quinquen- 1.
  • Página 65 Preparazione del montaggio (continua) Avvertenza Aprire per prima cosa entrambi i blocchi inferiori.

  • Página 66: Sostituzione Del Filtro Dell'aria

    Sostituzione del filtro dell'aria...
  • Página 67 Sostituzione del filtro dell'aria (continua) ■ Montare il nuovo componente in sequenza inversa. ■ Inserire O-Ring nuovi in tutti i giunti di collegamento che sono stati aperti. Messa in funzione dell'impianto Durante la manutenzione quinquen- 2. Montare le lamiere anteriori. nale, non eseguire le operazioni finché...

  • Página 68: Montažo Instrukcija

    VIESMANN Montažo instrukcija specialistui Oro filtro keitimas skirta Vitovalor PT2 ir PA2 Saugos nuorodos Prašome tiksliai laikytis šių saugumo nuorodų. Tai padės išvengti pavojaus žmonių sveikatai bei materialinių nuostolių. Saugumo nuorodų aiškinimas Dėmesio Nuoroda Šis ženklas įspėja dėl galimos Duomenyse, pažymėtuose žodžiu „nuo- materialinės žalos ar žalos...

  • Página 69: Paruošimas Montavimui

    Paruošimas montavimui Kuro elemento modulio perjungimas į techninio aptarnavimo būklę Atliekant techninį aptarnavimą arba 3. Atidarykite kuro elemento modulį. jei reikia pakeisti tik šią konstrukcinę Žr. kitą skyrių. dalį: Kas 5 metus atliekamo techninio aptar- 1. Pirmiausia kuro elemento modulį navimo metu keičiamos visos techninio perjunkite į...
  • Página 70 Paruošimas montavimui (tęsinys) Nuoroda Pirmiausia atidarykite abi apatines užsklandas.
  • Página 71 Oro filtro keitimas...

  • Página 72: Pradėti Sistemos Eksploataciją

    Oro filtro keitimas (tęsinys) ■ Atvirkštine eilės tvarka įmontuokite naujas konstrukcines dalis. ■ Visose sujungimo vietose, kurios buvo atskirtos, įmontuokite naujas žiedines tarpines. Pradėti sistemos eksploataciją Kas 5 metus atliekamo techninio aptar- 3. Įjunkite sistemą. navimo metu pradėti tik pakeitus visas techninio aptarnavimo paketo konstruk- Montavimo ir techninės prie- cines dalis.

  • Página 73: Montāžas Instrukcija

    VIESMANN Montāžas instrukcija speciālistiem Gaisa filtra nomaiņa priekš Vitovalor PT2 un PA2 Drošības norādes Lūdzu precīzi ievērot šos drošības norādījumus, lai novērstu briesmu un zaudējumu draudus cilvēkiem un materiālajām vērtībām. Drošības norādījumu paskaidrojumi Uzmanību Norādījums! Šī zīme brīdina par materiāla- Dati ar vārdu "norādījums"...

  • Página 74: Degļa Elementa Moduļa Iestatīšana Apkopes Režīmā

    Montāžas sagatavošana Degļa elementa moduļa iestatīšana apkopes režīmā Apkopes gadījumā vai tikai tad, ja 3. Atvērt degļa elementa moduli. Ska- tiek nomainīta šī detaļa: tīt nākamās nodaļas. 1. Degļa elementa moduli iepriekš ies- Veicot 5-gades apkopi, tiek nomainītas tatīt apkopes režīmā. visas apkopes paketes detaļas.

  • Página 75: Montāžas Sagatavošana

    Montāžas sagatavošana (Turpinājums) Norādījums! Vispirms atvērt abus apakšējos fiksāci- jas elementus.
  • Página 76 Gaisa filtra nomaiņa...

  • Página 77: Iekārtas Iedarbināšana

    Gaisa filtra nomaiņa (Turpinājums) ■ Jaunās detaļas iebūvēt apgrieztā secībā. ■ Visās savienojumu vietās, kuras tika atvērtas, ievietot jaunus O-veida gre- dzenus. Iekārtas iedarbināšana Veicot 5-gades apkopi izpildīt tikai tad, 3. Iedarbināt iekārtu. kad ir nomainītas visas apkopes pake- tes detaļas. Montāžas un apkopes instrukcija 1.

  • Página 78: Montagehandleiding

    VIESMANN Montagehandleiding voor de installateur Vervanging luchtfilter voor Vitovalor PT2 en PA2 Veiligheidsinstructies Volg deze veiligheidsvoorschriften nauwkeurig op ter voorkoming van lichamelijk letsel en materiële schade. Toelichting bij veiligheidsvoorschriften Opgelet Opmerking Dit teken waarschuwt voor Gegevens met het woord "Opmerking"...

  • Página 79: Montage Voorbereiden

    Montage voorbereiden Brandstofcelmodule in onderhoudsmodus plaatsen Bij onderhoud of als alleen deze 3. Brandstofcelmodule openen. Zie component vervangen wordt: volgend hoofdstuk. 1. Brandstofcelmodule vooraf in de Bij het 5-jaarlijks onderhoud worden onderhoudsmodus plaatsen. alle componenten van het onderhouds- pakket vervangen. Montage- en servicehandlei- ding 2.
  • Página 80 Montage voorbereiden (vervolg) Opmerking Eerst de beide onderste vergrendelin- gen openen.

  • Página 81: Luchtfilter Vervangen

    Luchtfilter vervangen...

  • Página 82: Installatie In Bedrijf Stellen

    Luchtfilter vervangen (vervolg) ■ Nieuwe componenten in omgekeerde volgorde monteren. ■ Op alle verbindingsplekken, die geopend werden nieuwe O-ringen plaatsen. Installatie in bedrijf stellen Bij het 5-jaarlijks onderhoud pas uitvoe- 3. Installatie in bedrijf stellen. ren als alle componenten van het onderhoudspakket vervangen werden.

  • Página 83: Instrukcja Montażu

    VIESMANN Instrukcja montażu dla wykwalifikowanego personelu Wymiana filtra powietrza do Vitovalor PT2 i PA2 Wskazówki dotyczące bezpieczeństwa eksploatacji Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Uwaga Wskazówka Ten znak ostrzega przed stra- Tekst oznaczony słowem Wskazówka...

  • Página 84: Przygotowanie Montażu

    Przygotowanie montażu Zmiana ustawienia modułu ogniwa paliwowego na tryb konser- wacji Na wypadek konserwacji lub w przy- 3. Otworzyć moduł ogniwa paliwo- padku wymiany tego podzespołu: wego. Patrz kolejne rozdziały. 1. Zmienić ustawienie modułu ogniwa Podczas wykonywanej co 5 lat konser- paliwowego na tryb konserwacji wacji ma miejsce wymiana wszystkich podzespołów pakietu konserwacyjnego.
  • Página 85 Przygotowanie montażu (ciąg dalszy) Wskazówka Najpierw otworzyć obie dolne blokady.
  • Página 86 Wymiana filtra powietrza...

  • Página 87: Uruchamianie Instalacji

    Wymiana filtra powietrza (ciąg dalszy) ■ Zamontować nowe podzespoły, wykonując czynności w odwrotnej kolejności. ■ We wszystkich miejscach połączeń, które zostały otwarte, założyć nowe pierścienie. Uruchamianie instalacji Podczas przeprowadzanej co 5 lat kon- 2. Zamontować blachy przednie. serwacji uruchomić instalację dopiero wtedy, gdy wszystkie podzespoły Instrukcja montażu i serwisu pakietu konserwacyjnego zostaną...

  • Página 88: Instrucţiuni De Montaj

    VIESMANN Instrucţiuni de montaj pentru personalul de specialitate Înlocuirea filtrului de aer pentru Vitovalor PT2 şi PA2 Instrucţiuni de siguranţă Vă rugăm să respectaţi cu stricteţe aceste măsuri de siguranţă pentru a exclude pericole şi daune umane şi materiale. Explicarea măsurilor de siguranţă...

  • Página 89: Pregătirea Montajului

    Pregătirea montajului Aducerea modulului de celulă de combustie în modul de între- ţinere În caz de întreţinere trebuie înlocuită 3. Se deschide modulul de celulă de numai această componentă: combustie. Vezi capitolul următor. 1. În primul rând, aduceţi modulul de În cadrul întreţinerii la 5 ani sunt înlo- celulă...
  • Página 90 Pregătirea montajului (continuare) Observaţie Deschideţi mai întâi ambele blocări.
  • Página 91 Înlocuirea filtrului de aer...

  • Página 92: Punerea În Funcţiune A Instalaţiei

    Înlocuirea filtrului de aer (continuare) ■ Se montează noile componente exe- cutând operaţiunile în ordine inversă. ■ Se montează garnitura inelară la toate punctele de îmbinare de pe cir- cuitul secundar care au fost des- chise. Punerea în funcţiune a instalaţiei Întreţinerea la 5 ani se realizează...

  • Página 93: Uputstvo Za Montažu

    VIESMANN Uputstvo za montažu za stručnjake Zamena vazdušnog filtera za Vitovalor PT2 i PA2 Bezbednosna uputstva Molimo Vas da se obavezno pridržavate ovih bezbednosnih uputstava, kako bi se isključile opasnosti za ljude i nastajanje materijalnih šteta. Objašnjenje bezbednosnih uputstava Pažnja...

  • Página 94: Prebacivanje Modula Gorivne Ćelije U Režim Održavanja

    Priprema montaže Prebacivanje modula gorivne ćelije u režim održavanja U slučaju održavanja ili ako se vrši 3. Otvoriti modul gorivne ćelije. Vidi zamena samo ovog sastavnog dela: sledeće poglavlje. 1. Modul gorivne ćelije prethodno pre- Prilikom 5-godišnjeg održavanja se vrši baciti u režim održavanja.
  • Página 95 Priprema montaže (nastavak) Napomena Prvo otvoriti dve donje blokade.
  • Página 96 Zamena vazdušnog filtera...

  • Página 97: Puštanje Instalacije U Rad

    Zamena vazdušnog filtera (nastavak) ■ Ugraditi nove sastavne delove obrnutim redosledom. ■ Na svim spojevima koji su bili otvo- reni, postaviti nove O-prstenove. Puštanje instalacije u rad Prilikom 5-godišnjeg održavanja izvršiti 3. Instalaciju pustiti u rad. tek kada budu zamenjeni svi sastavni delovi iz paketa za održavanja.

  • Página 98: Инструкция По Монтажу

    VIESMANN Инструкция по монтажу для специалистов Замена воздушного фильтра для Vitovalor PT2 и PA2 Указания по технике безопасности Во избежание опасных ситуаций, физического и материального ущерба просим строго придерживаться данных указаний по тех- нике безопасности. Указания по технике безопасности Внимание...

  • Página 99: Подготовка К Монтажу

    Подготовка к монтажу Переключение модуля топливного элемента в режим техни- ческого обслуживания Для технического обслуживания 3. Открыть модуль топливного эле- или если требуется замена только мента. См. в следующих разде- этого компонента: лах. 1. Предварительно переключить В рамках технического обслуживания модуль...
  • Página 100 Подготовка к монтажу (продолжение) Указание Вначале открыть оба нижних фик- сатора.
  • Página 101 Замена воздушного фильтра...

  • Página 102: Ввод Установки В Действие

    Замена воздушного фильтра (продолжение) ■ Смонтировать новый компонент в обратной последовательности. ■ На всех открытых местах соедине- ний установить новые уплотни- тельные кольца круглого сечения. Ввод установки в действие В рамках технического обслуживания 3. Ввести установку в эксплуата- раз в 5 лет выполнять только после цию.

  • Página 103: Montageinstruktion

    VIESMANN Montageinstruktion för värmeinstallatören Byte av luftfilter för Vitovalor PT2 och PA2 Säkerhetsanvisningar Dessa säkerhetsanvisningar förebygger person- och materialskador och måste följas. Förklaring av säkerhetsanvisningarna Varning Observera Denna symbol varnar för skador Uppgifter som är märkta med ordet på sakvärden och miljön.

  • Página 104: Försätta Bränslecellsmodulen I Underhållsläge

    Förberedelser för montage Försätta bränslecellsmodulen i underhållsläge Vid underhåll eller om endast denna 3. Öppna bränslecellsmodulen. Se föl- komponent byts ut: jande kapitel. 1. Försätt bränslecellsmodulen först i Vid underhållet vart femte år byts alla underhållsläge. komponenter i underhållspaketet ut. Montage- och servicein- struktion 2.

  • Página 105: Förberedelser För Montage

    Förberedelser för montage (fortsättning) Observera Öppna först de båda nedre spärrarna.

  • Página 106: Byta Luftfilter

    Byta luftfilter...

  • Página 107: Ta Anläggningen I Drift

    Byta luftfilter (fortsättning) ■ Montera nya komponenter i omvänd ordningsföljd. ■ Sätt dit nya O-ringar på alla anslut- ningsställen som öppnats. Ta anläggningen i drift Utför detta steg vid underhållet vart 3. Starta anläggningen. femte år först när alla alla komponenter i underhållspaketet bytts ut.

  • Página 108: Navodilo Za Montažo

    VIESMANN Navodilo za montažo za strokovno osebje Zamenjava zračnega filtra za Vitovalor PT2 in PA2 Varnostna navodila Prosimo, natančno upoštevajte ta varnostna opozorila, da preprečite nevarnost ter poškodbe oseb in stvari. Razlaga varnostnih opozoril Pozor Opozorilo Ta znak svari pred poškodbami Navedbe z besedo opozorilo vsebujejo stvari in nevarnostjo za okolje.

  • Página 109: Prestavljanje Modula Gorivne Celice V Vzdrževalni Način

    Priprava montaže Prestavljanje modula gorivne celice v vzdrževalni način Pri vzdrževanju ali če se zamenja 3. Odprite modul gorivne celice. Glejte samo ta komponenta: sledeča poglavja. 1. Modul gorivne celice najprej presta- Pri 5-letnem vzdrževanju se zamenjajo vite v vzdrževalni način. vse komponente vzdrževalnega paketa.
  • Página 110 Priprava montaže (nadaljevanje) Opozorilo Najprej odprite spodnji zapirali.
  • Página 111 Zamenjava zračnega filtra...

  • Página 112: Zagon Naprave

    Zamenjava zračnega filtra (nadaljevanje) ■ Nove komponente vgradite v obrat- nem vrstnem redu. ■ Na vseh povezovalnih mestih, ki so bila odprta, vstavite nova obročna tesnila. Zagon naprave Pri 5-letnem vzdrževanju izvedite 3. Zaženite napravo. zagon šele, ko so zamenjane vse kom- ponente vzdrževalnega paketa.

  • Página 113: Montážny Návod

    VIESMANN Montážny návod pre odborných pracovníkov Výmena vzduchového filtra pre Vitovalor PT2 a PA2 Bezpečnostné pokyny Dodržujte prosím presne tieto bezpečnostné pokyny, zabránite tak škodám na zdraví a veciach. Vysvetlenie bezpečnostných pokynov Pozor Upozornenie Táto značka varuje pred Údaje so slovom Upozornenie obsa- vecnými škodami a škodami na...

  • Página 114: Demontáž Predných Plechov

    Príprava montáže Prepnutie modulu palivového článku do režimu údržby V prípade údržby alebo iba v prípade 3. Otvorte modul palivových článkov. výmeny tejto súčiastky: Pozri nasledujúce kapitoly. 1. Prepnite vopred modul palivových Počas 5-ročnej údržby sa vymieňajú článkov do režimu údržby. všetky súčasti balíčka údržby.

  • Página 115: Príprava Montáže

    Príprava montáže (pokračovanie) Upozornenie Najskôr otvorte dve spodné západky.
  • Página 116 Výmena vzduchového filtra...

  • Página 117: Uvedenie Zariadenia Do Prevádzky

    Výmena vzduchového filtra (pokračovanie) ■ Namontujte nové súčasti v obráte- nom poradí. ■ Nasaďte nové O-krúžky na všetky otvorené spoje. Uvedenie zariadenia do prevádzky Päťročnú údržbu nevykonávajte, kým 3. Uveďte zariadenie do prevádzky. nie sú vymenené všetky súčasti balíčka údržby. Montážny a servisný...

  • Página 118: Montaj Kılavuzu

    VIESMANN Montaj Kılavuzu Yetkili uzman tesisatçı için Hava filtresinin değiştirilmesi Vitovalor PT2 ve PA2 için Emniyet uyarıları Cana ve mala gelebilecek zarar ve tehlikeleri önlemek için bu emniyet uyarılarına lütfen titizlikle uyunuz. Emniyet uyarılarının açıklaması Dikkat Uyarı Bu işaret maddi hasarlara ve Uyarı...

  • Página 119: Montaja Hazırlık

    Montaja hazırlık Yakıt hücresi modülünün bakım moduna alınması Bakım yapılması durumunda veya 3. Yakıt hücresi modülünü açın. Aşa- sadece bu bileşen değiştirilirse: ğıdaki bölümlere bakınız. 1. İlk olarak, yakıt hücresi modülünü 5 yıllık bakımda, bakım paketinin tüm bakım moduna alın. bileşenleri değiştirilecektir.
  • Página 120 Montaja hazırlık (devam) Uyarı İlk olarak, her iki alt kilitleme tertibatını açın.

  • Página 121: Hava Filtresini Değiştirme

    Hava filtresini değiştirme ■ Yeni bileşenleri ters sırayla takın. ■ Açılmış olan tüm bağlantı noktalarına yeni O-halkalar takın.

  • Página 122: Sistemi Işletmeye Alma

    Sistemi işletmeye alma Sistem, 5 yıllık bakımda ancak bakım 3. Sistemi işletmeye alın. paketinin tüm bileşenleri değiştirildi- ğinde devreye alınmalıdır. Montaj ve Servis Kılavuzu 1. Yakıt hücresi modülünün ön sacını monte edin (bkz. sayfa 120). Kilit- leme tertibatlarını vidalarla sabitle- yin.

  • Página 123: Інструкція З Монтажу

    VIESMANN Інструкція з монтажу для фахівців Заміна повітряного фільтра для Vitovalor PT2 і PA2 Вказівки з техніки безпеки Необхідно обов'язково дотримуватись даних вказівок щодо тех- ніки безпеки, щоб уникнути небезпеки ушкоджень людей та вини- кнення матеріальних збитків. Пояснення вказівок щодо техніки безпеки...

  • Página 124: Підготовка Монтажу

    Підготовка монтажу Переведення модуля паливного елемента в режим техніч- ного обслуговування У випадку технічного обслугову- 3. Відкрити модуль паливного еле- вання або якщо замінюється мента. Див. наступний розділ. тільки ця деталь: Під час 5-річного технічного обслуго- 1. Заздалегідь перевести модуль вування...
  • Página 125 Підготовка монтажу (продовження) Вказівка Спочатку відкрити обидва нижні запірні пристрої.
  • Página 126 Заміна повітряного фільтра...

  • Página 127: Введення Установки В Експлуатацію

    Заміна повітряного фільтра (продовження) ■ Встановити нові деталі у зворотній послідовності. ■ На всіх місцях з'єднань, які були відкриті, встановити нові ущільню- вальні кільця. Введення установки в експлуатацію Під час 5-річного технічного обслуго- 2. Встановити фронтальні панелі. вування виконувати лише у тому випадку, якщо...
  • Página 131 Viessmann Werke GmbH & Co. KG Viessmann Limited D-35107 Allendorf Hortonwood 30, Telford Telefon: 06452 70-0 Shropshire, TF1 7YP, GB Telefax: 06452 70-2780 Telephone: +44 1952 675000 www.viessmann.de Fax: +44 1952 675040 E-mail: info-uk@viessmann.com Viessmann France S.A.S. Viessmann Ges.m.b.H. 57380 Faulquemont A-4641 Steinhaus bei Wels Tél.
  • Página 132 Telefón: (02) 32 23 01 00 telefaks: 02 / 480 55 60 Telefax: (02) 32 23 01 23 www.viessmann.com www.viessmann.com Viessmann Isı Teknikleri Ticaret A.Ş. ТОВ "ВІССМАНН" Şerifali Mahallesi Söyleşi Sokak No:39 вул. Валентини Чайки 16 34775 Ümraniye - İstanbul с.

Este manual también es adecuado para:

Vitovalor pa2

Tabla de contenido
