- KOMBİNİN ÇALIŞTIRILMASI (ÖN KONTROL)
Isıtıcı kombiyi çalıştırmak için:
- montaj için uygunluk beyanının cihaz ile birlikte teslim edildiğinden
PT emin olunuz;
- açma/kapama valfı kapalı durumdayken ve ardından da gaz valfı kapalı
- on/off valfı açık durumdayken gaz temin devresinin sıkılığını kontrol
ediniz; en az 10 dakika boyunca ölçüm cihazı üzerinde bir gaz akışı
GR
belirtilmemelidir.
- kullanılmakta olan gaz tipinin, kombinin tasarlanmış olduğu gaz tipi
olduğundan emin olunuz;
PL
- 230V-50Hz bağlantı yapıldığından, L-N kutup ayrımının doğru
olduğundan ve topraklama bağlantısı yapıldığından emin olunuz;
- ısıtma sisteminin su ile doldurulmuş olduğundan ve de manometrede
TR
gösterilen basın değerinin 1÷1.2 bar aralığında olduğundan emin
olunuz;
- hava valfı kapağının açık durumda ve sistemin de havasının alınmış
olduğundan emin olunuz;
CZ
- kombiyi çalıştırınız ve doğru ateşleme yaptığından emin olunuz;
- gaz maksimum, orta ve minimum akış oranının ve basınç değerlerinin
kitapçıkta sayfa 120'de verilen değerlere denk geldiğinden emin
CS

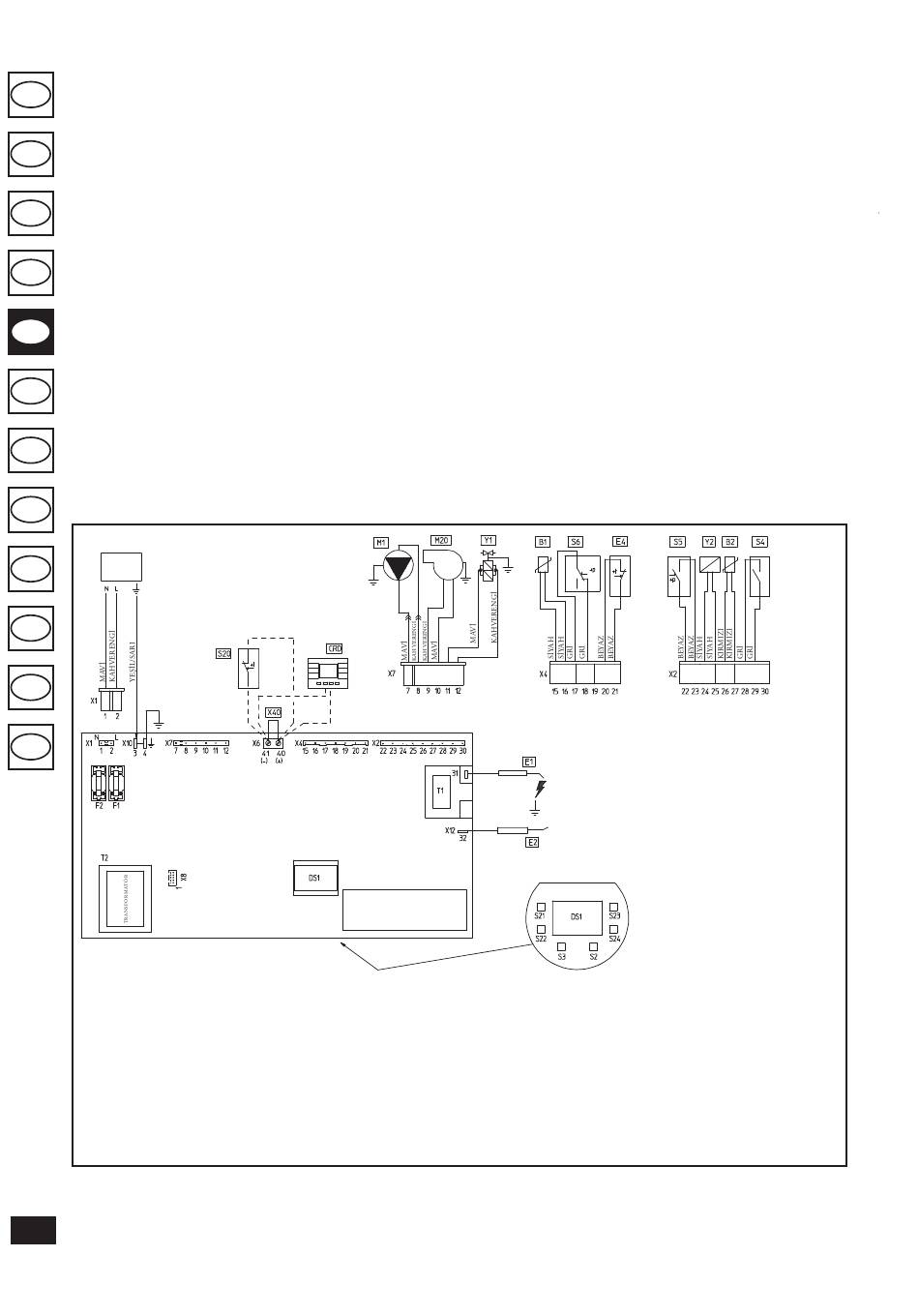

3.1 Eolo Star 23 kW - Elektrik Şeması.
SI
�������
HU
�����
�������
RU
RO
IE
Açıklamalar:
B1 - Çıkış sensörü
B2 - Devir-daim sensörü
CRD - Dijital Uzaktan Kumanda (opsiyonel)
DS1 - Gösterge
E1 - Ateşleme mumcuğu
E2 - Ateşleyici sensörü
E4 - Emniyet termostatı
Kombi, bir ortam termostatı (S20), Açma/kapamalı ortam krono-termostatı,
programlama saatti veya Dijital Uzaktan Kumanda (CRD) uygulamaları için
tasarlanmıştır. 40 - 41 terminallerine bağlayınız ve X40 köprü bağlantısını
114
çıkartınız.
olunuz;
- gaz beslemesi olmaması halinde emniyet cihazın çalıştığından ve karşılık
gelen aktivasyon süresinin doğru olduğundan emin olunuz;
- kombiye monteli ana düğmenin çalışmasını kontrol ediniz;
- giriş ve/veya çıkış terminallerinin tıkalı durumda olmadığından emin
olunuz;
- hava olmaması durumunda devreye giren emniyet basınç sivicinin
çalıştığından emin olunuz;
- bütün ayar cihazlarının çalıştığından emin olunuz;
- gaz akışı ayarlama cihazlarını mühürleyiniz (eğer ayarlar modife
edilirse);
- sıcak musluk suyu üretildiğinden emin olunuz;
- su devrelerinin sızdırmazlığından emin olunuz;
- ısıtıcı kombinin monte edildiği yerin uygun havalandırmaya sahip ve/veya
havalandırma sistemine sahip olduğundan emin olunuz.
Emniyet ile ilgili kontrollerden herhangi birisiden olumsuz bir sonuç alınırsa,
sistemi çalıştırmayınız.
������������������������
������������������������
������������
F1 - Hat sigortası
F2 - Nötr sigorta
M1 - Kombi devir-daim pompası
M20 - Fan
S2 - Mod/fonksiyon seçim düğmesi
S3 - Blok resetleme düğmesi
S4 - Tesisat suyu akış sivici
S5 - Tesisat basınç sivici
�����������������
S6 - Duman basınç sivici
S20 - Ortam termostatı (opsiyonel)
S21 - Sıcak su ısısı arttırma düğmesi
S22 - Sıcak su ısısı azaltma düğmesi
S23 - Isıtma sıcaklığı arttırma düğmesi
S24 - Isıtma sıcaklığı azaltma düğmesi
T1 - Ateşleme transformatörü
T2 - Kombi kart transformatörü
X40 - Ortam termostatı köprü bağlantısı
Y1 - Gaz valfı
Y2 - Gaz valfı modülatörü
