ИНСТАЛАТЕР
- МОНТАЖА КОТЛА
1.1
Напомене у вези монтаже
Само професионално квалификован инсталатер за инсталације за грејање
је овлашћен да може да монтира апарате на гас фирме Immergas. Монтажа
котла треба да се обави према одредбама стандарда, важећим законским
прописима и уз придржавање локалних техничких прописа према
правилима добре технике. Пре монтирања апарата треба проверити да
ли је исти склопљен у потпуности, уколико у то нисте сигурни, онда се
треба одмах обратити испоручиоцу. Елементи амбалаже (кланфе, ексери,
пластичне кесе, експандирани полистирол, итд.) не смеју да се оставе на
дохват деце пошто представљају изворе опасности. У случају да се апарат
смешта унутар или између кухињских елемената, треба оставити довољан
простор за нормално опслуживање и одржавање, па се зато саветује да
се остави простор од најмање 3 cm између плашта котла и вертикалних
страница кухињских елемената. Изнад и испод котла оставља се простор,
који треба да омогући интервенције на хидрауличким прикључцима и
на уређају за одвођење димних гасова. Подједнако је важно да усисне
решетке не буду зачепљене. У близини апарата се не смеју налазити
никакви запаљиви предмети (папир, крпе, пластика, полистирол, итд.).
У случају неисправности, квара или непрописног рада, апарат треба
искључити и треба позвати квалификованог техничара (на пример,
Технички сервис фирме Immergas, који располаже специфичним
техничким знањем и оригиналним резервним деловима). Уздржавати се
зато од било какве интервенције или покушаја обављања поправки.
Непридржавање горе наведеног утврђује личну одговорност и доводи
до неважења гаранције.
• Технички услови монтаже: ови котлови су конструисани само за монтажу
на зиду; треба да се користе за грејање просторија и за припрему топле
санитарне воде за употребу у домаћинству и сличну употребу. Зид треба
да буде гладак, без избочина или удубљења, која би омогућила приступ са
задње стране. Апсолутно нису конструисани за монтажу на постољима
или подовима (видите слику).
Пажња: Монтажа котла на зиду треба да обезбеди стабилан и ефикасан
ослонац самом генератору топлоте.

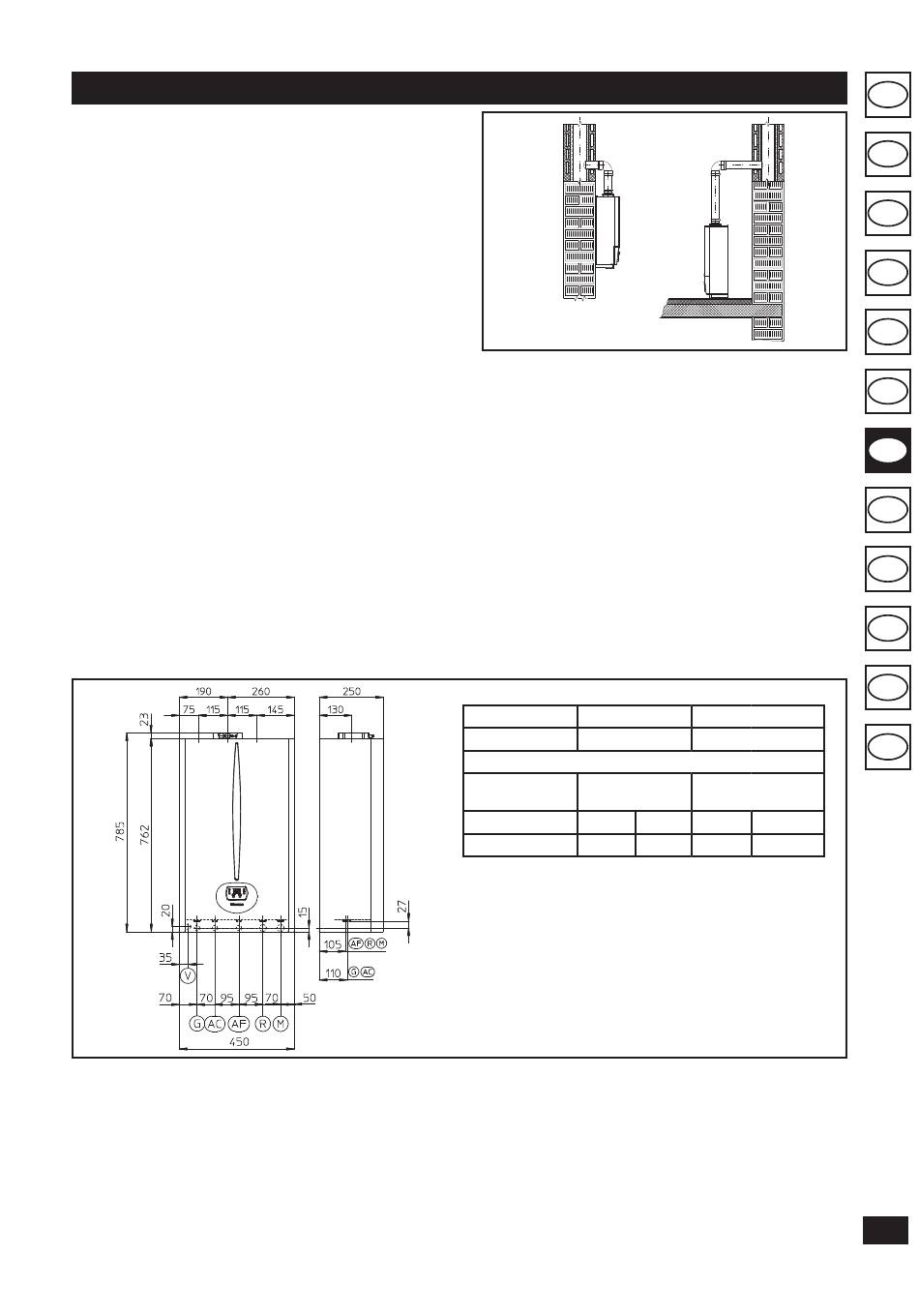

1.2
Главне димензије
1.3
Прикључци
Прикључивање гаса (апарати категорије II
су произведени за рад са метаном (G20) или гасом TNG (течни
нафтни гас). Цевни водови за напајање треба да буду једнаки или
већи од прикључка котла 3/4"G. Пре обављања прикључивања гаса
треба обавити темељно чишћење свих цевних водова инсталације
за напајање горивом, како би се уклонили евентуални остаци, који
би могли да угрозе добро функционисање котла. Треба осим тога
проконтролисати, да ли дистрибуирани гас одговара гасу за који
је предвиђен котао (видите плочицу са техничким подацима која
је постављена у котлу). Уколико се разликују неопходно је да се
интервенише котлу, ради прилагођавања не други тип гаса (видите
СРБИЈА И ЦРНА ГОРА
Металне плочице (које су серијски испоручене), у случају да је присутан
стремени ослонац или шаблон за причвршћивање из комплета котла,
употребљавају се искључиво за причвршћивање истог на зиду; оне могу да
обезбеде одговарајући ослонац само ако се правилно уложе (према правилима
добре технике) у зидове изграђене од пуне или полупуне опеке. Код зидова
који су изведени од шупље опеке или шупљих блокова, преградних зидови са
ограниченим статичким карактеристикама, или код зидова који се разликују
од наведених зидова, неопходно је да се обави претходна статичка провера
носећег система.
НАПОМЕНА: Завртњи за плочицу са шестостраном главом, који се налазе
у блистеру, употребљавају се искључиво за причвршћивање односног
стременог ослонца на зиду.
Ови котлови служе за загревање воде на температуру, која је нижа од
температуре кључања при атмосферском притиску.
Треба да се прикључе на инсталацију за грејање и на одговарајућу мрежу
за дистрибуцију санитарне воде према њиховом учинку и њиховој моћи
загревања. Треба да се монтирају у просторији, у којој температура не може
да падне испод 0°C.
Не смеју бити изложени атмосферским утицајима.
Висина (mm)
прилагођавања апарата у случају промене гаса). Осим тога, важно је
). Наши котлови
да се провери динамички притисак мреже (метан или гас TNG), који
2H3+
ће се употребити за напајање котла, који треба да буде одговарајући,
уколико није довољан да утиче на производност топлоте генератора
стварајући неудобност кориснику. Уверити се у то да је повезивање
славине за гас обављено прописно.
Цев за напајање горивним гасом треба да буде прописно
димензионисана према важећим прописима у циљу обезбеђења
правилног протока гаса до горионика, такође и у условима
максималне производности топлоте генератора, и обезбеђења
учинка апарата (технички подаци). Систем спајања треба да буде у
сагласности са прописима.
��
Ширина (mm)
785
450
ПРИКЉУЧЦИ
САНИТАРНА
ГАС
ВОДА
G
AC
AF
3/4"
1/2"
1/2"
Легенда:
G - Напајање гасом
AC - Излаз за санитарну топлу воду
AF - Улаз за санитарну хладну воду
R - Повратна цев инсталације
M - Потисна цев инсталације
V - Електрично прикључивање
��
Дубина (mm)
250
ИНСТАЛАЦИЈА
R
M
3/4"
3/4"
145
