7.12 Conexión del módulo periférico PP72/48 y del accionamiento
Fig. 7-6
Modificación de la dirección PROFIBUS DP
La dirección PROFIBUS DP ajustada se puede cambiar en todo momento. Sin embargo, el
control sólo adopta la nueva dirección PROFIBUS después de una desconexión/conexión
de la alimentación de 24 V DC.
7-68
Dirección PROFIBUS DP
É É
ON
0
1 2 (1)
É É É É É É É É
1
2 2 (2)
2
3 2 (4)
É É
3
2 (8)
4
É É
4
É É É É 5 2 (16)
5
2 (32)
6
É É
7 6
2 (64)
É É
8
Sin función
É É

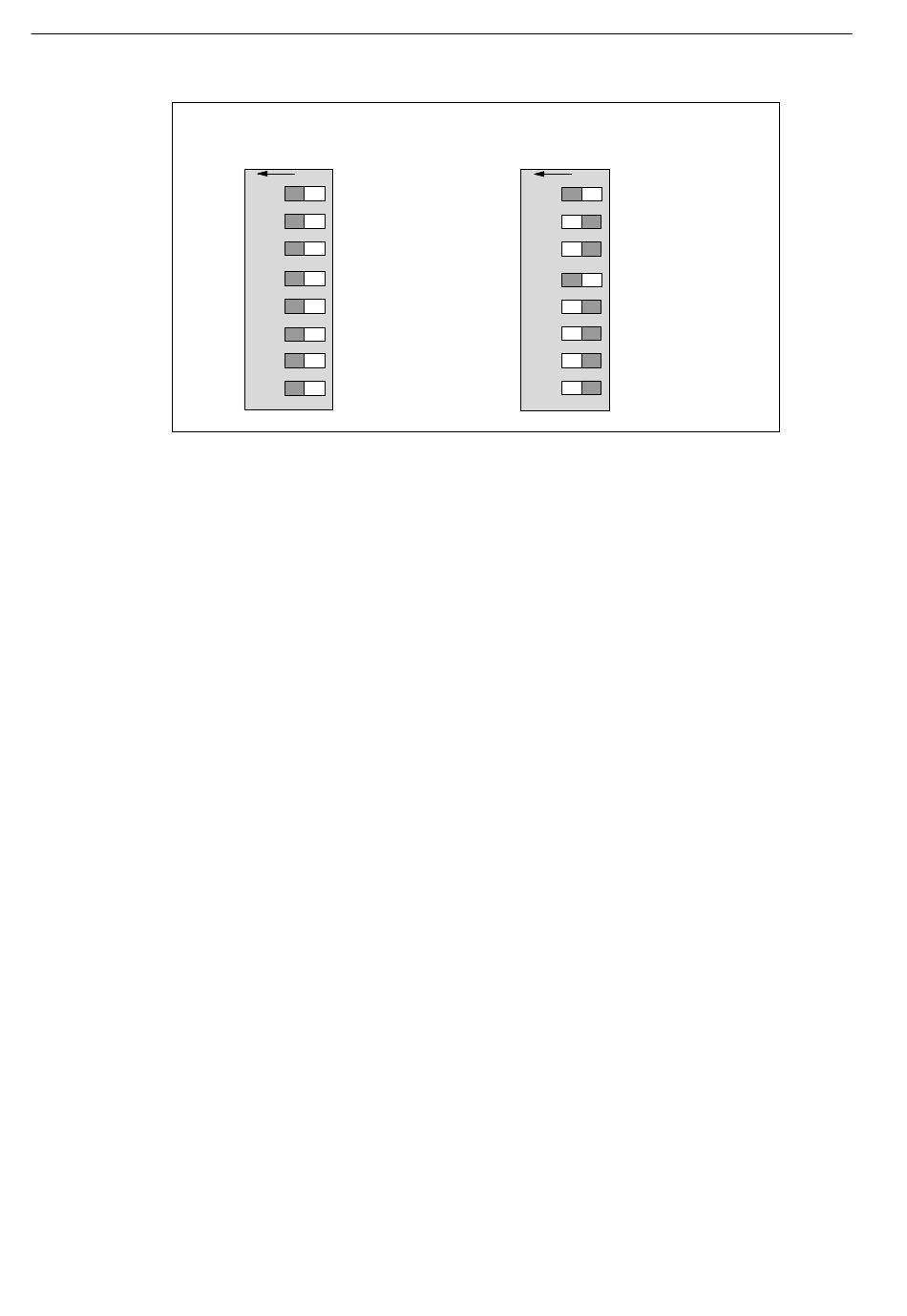

Ajustar la dirección PROFIBUS DP a PP72/48
Ejemplo: Dirección PROFIBUS DP = 9
1 + 8 = 9
É É
ON
1
É É É É É É
2
3
É É
4
É É
É É
5
É É É É
6
7
É É
8
É É
SINUMERIK 802D sl Instrucciones de servicio (BA), Edición 05/2005
