Conexión del conector de bus
Para conectar el conector de bus, proceda de la manera siguiente:
1. Enchufe el conector de bus en el módulo.
2. Atornille firmemente el conector de bus.
3. Si el conector de bus se encuentra al principio o al final de la conexión PROFIBUS DP,
tiene que conectar la resistencia terminadora en el conector (posición del interruptor
"ON").

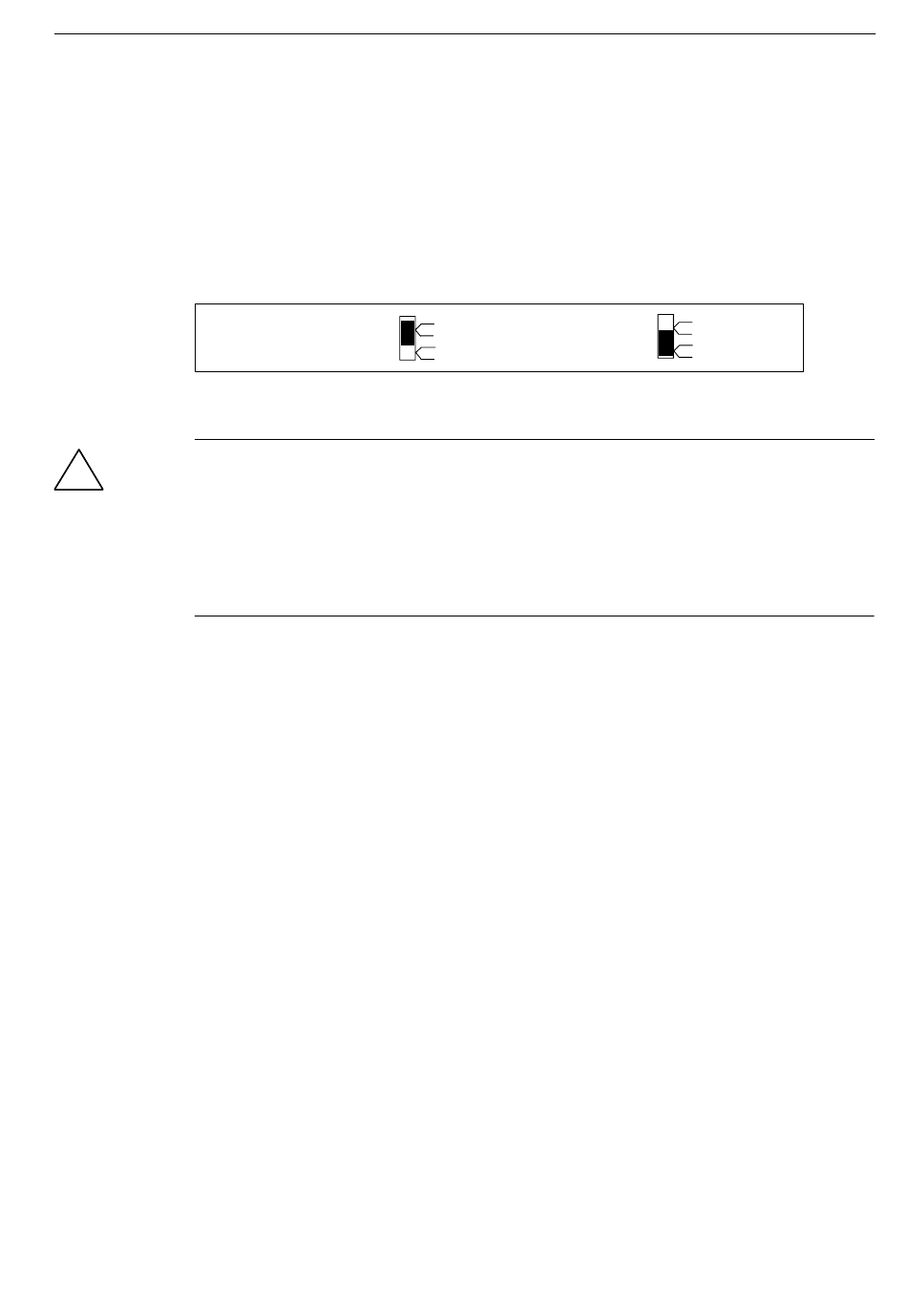

Fig. 7-5
Advertencia
!
Un segmento de bus siempre tiene que estar dotado de una resistencia terminal en ambos
extremos; de lo contrario se pueden producir perturbaciones del tráfico de datos en el bus.
Asegúrese de que las estaciones en las que está activada la resistencia terminadora
reciban tensión tanto durante el arranque como durante el funcionamiento.
La resistencia terminadora no tiene efecto si la última estación con el conector de bus se
encuentra sin tensión, dado que el conector de bus toma su tensión de la estación.
Ajuste de la dirección PROFIBUS DP
Toda estación del bus tiene que tener una dirección PROFIBUS DP para poder identificarla
de forma unívoca en la red PROFIBUS DP. Cada dirección de PROFIBUS DP sólo se debe
asignar una vez en el bus.
En el módulo periférico PP72/48 se ajusta la dirección de PROFIBUS DP a través de inte-
rruptores DIL S1 (ver Fig. 4-3). Ajuste la dirección PROFIBUS DP con un destornillador.
Resulta de la suma de los interruptores situados a la derecha (posición "ON").
SINUMERIK 802D sl Instrucciones de servicio (BA), Edición 05/2005
6FC5 397-0CP10-1EA0
7.12 Conexión del módulo periférico PP72/48 y del accionamiento
Resistencia
on
terminal conectada
off
Conector de bus: Resistencia terminal conectada y desconectada
Resistencia terminadora
no conectada
Conexión
on
off
7-67
