Varillaje Super-S

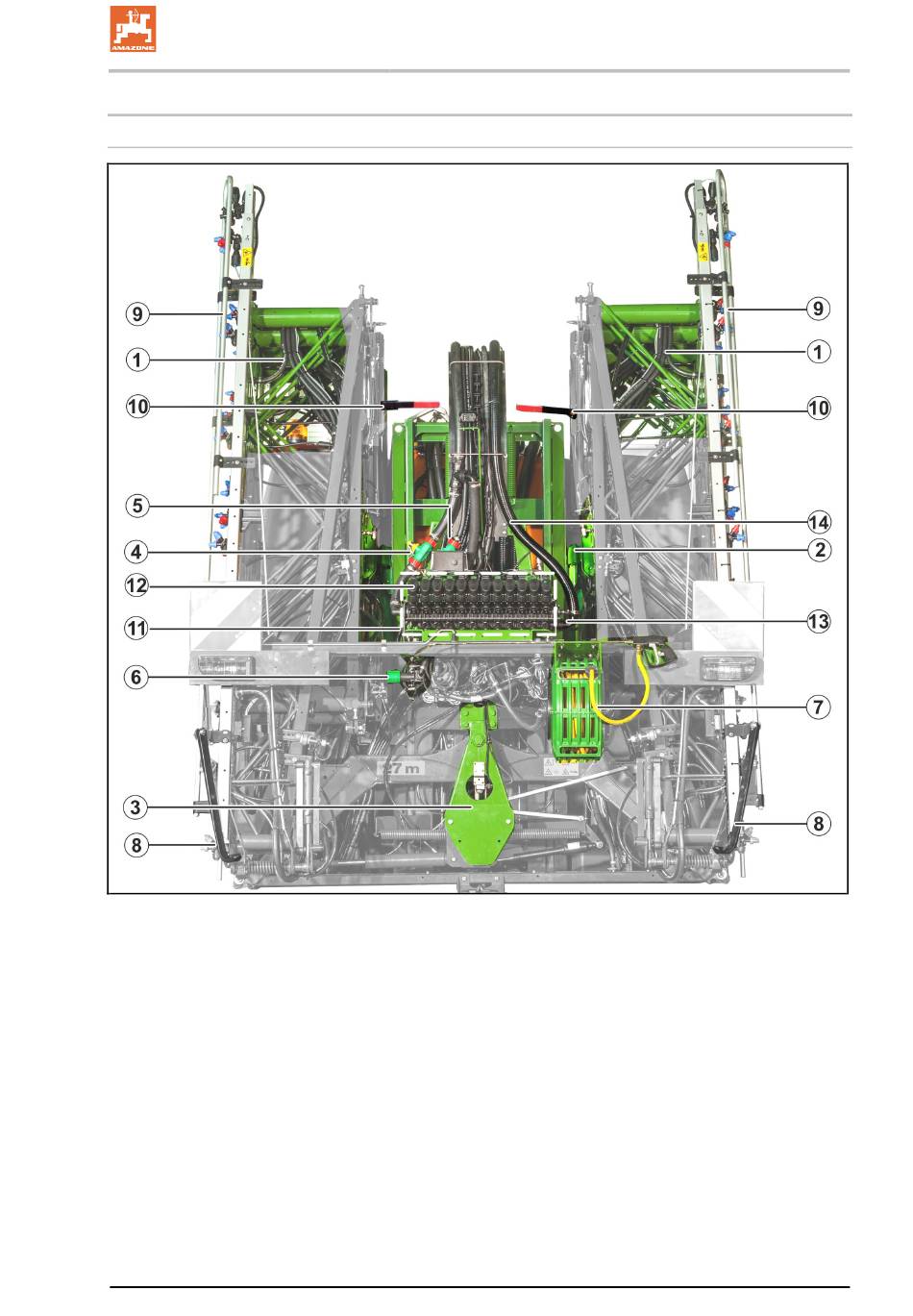

Visión general del varillaje Super-S
(1) Conductos de pulverización
(2) Bloqueo de transporte
(3) Compensación de oscilaciones bloqueable y
desbloqueable
(4) Caudalímetro para determinar la dosis [l/ha]
(sólo con regulación de dosis)
(5) Medidor de reflujo para determinar la canti-
dad de caldo de pulverización que refluye al
depósito (sólo con terminal de mando)
(6) Válvula y llave de conmutación para el sis-
tema DUS
(7) Limpieza exterior
(8) Distanciador
(9) Protección de la tobera
UF02 BAG0212.2 05.20
Estructura y funcionamiento del varillaje de pulverización
(10) Compruebe visualmente el bloqueo de la
barra de pulverización Super-S
Conexión de anchos parciales / Conexión de
toberas individuales
(11) Válvulas de motor para activar y desactivar
los anchos parciales (llaves de mando)
(12) Válvula de derivación
(13) Conexión de presión para manómetro de la
presión de inyección
(14) Limitación de presión; reduce el exceso de
presión en los conductos de pulverización
después de desactivar un ancho parcial
