Conexión con InterBus
10
Conexión del InterBus con cable de fibra óptica

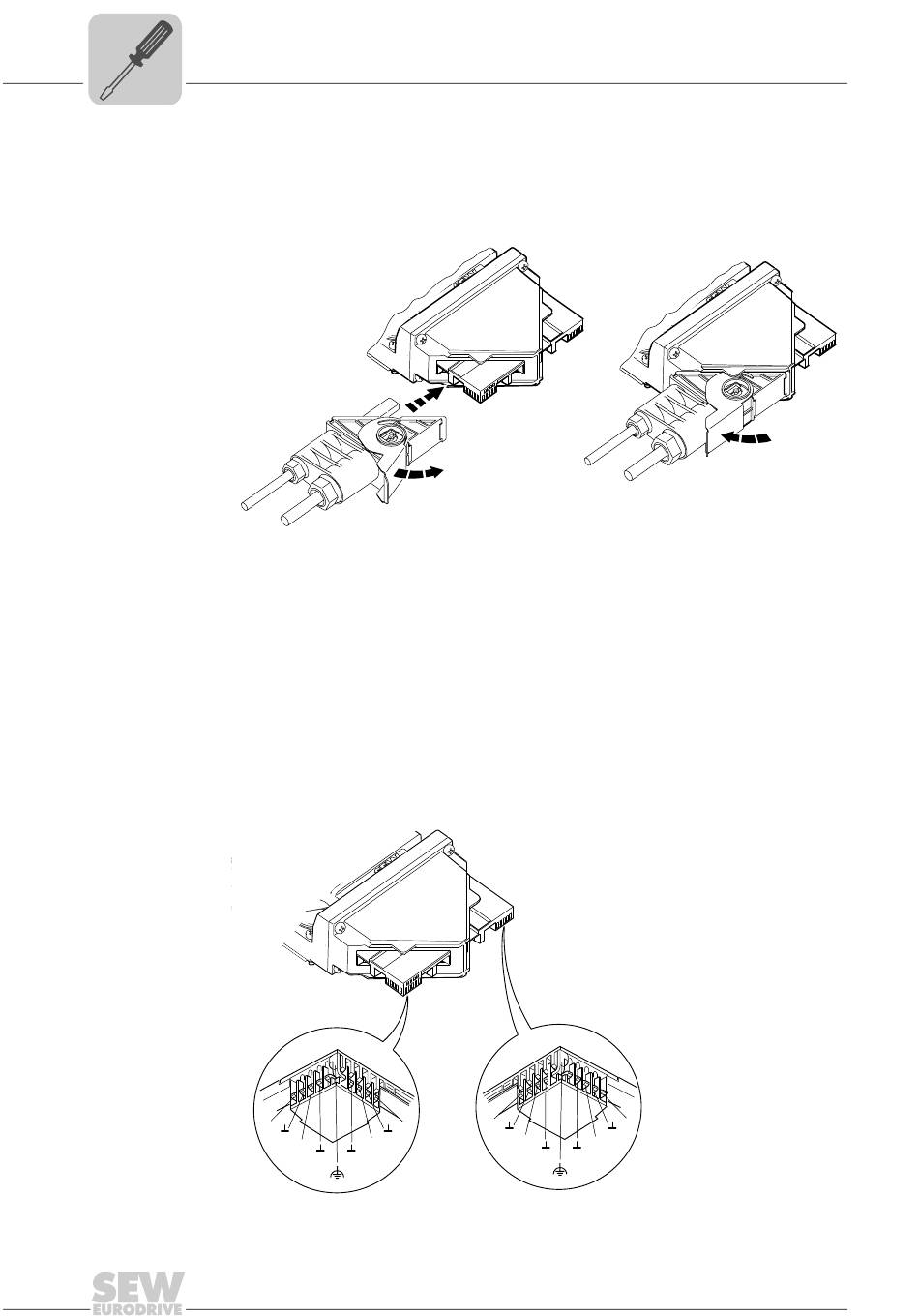

Montaje

Desmontaje

Tensión de
alimentación
Asignación de
contactos
48
• Desconecte la tensión de red.
• Abra el clip (1.) e introduzca el conector hasta el tope en la electrónica del
módulo (2.).
• Cierre el clip (3.)
• Desconecte la tensión de red.
• Abra el clip y extraiga el conector del módulo en la dirección del cable.
• Las dos tensiones de alimentación disponibles deben emplearse de la siguiente
manera
– US1: Alimentación de 24 V
®
SWITCH
– US2: Alimentación de los actuadores (véase consumo de corriente en los Datos
Técnicos)
+US1
US1 US1
+US2 +US2
US2 US2
Manual – Interfaces de bus de campo/distribuidores de campo para la activación de MOVI-SWITCH
2.
1.
de la electrónica del módulo, sensores y MOVI-
CC
+US1
+US1
US1
+US2
US2
+US1
US1
+US2
US2
3.
50325AXX
50327AXX
®
