Beachten Sie bei Stichleitungen:
– maximale Gesamtlänge des AS-Interface-Bus: 100 m
(ohne Repeater/Extender).
– Leitungslänge des Lastspannungsanschlusses (abhän-
gig von der Stromaufnahme der Ventilinsel und den
Schwankungen der Lastspannung).
– Abschluss eines offenen Kabelendes mit der Festo-
Kabelkappe ASI-KK-FK oder der Kabeltülle ASI-KT-FK.
Sie vermeiden damit Kriechströme und erreichen
Schutzart IP65.

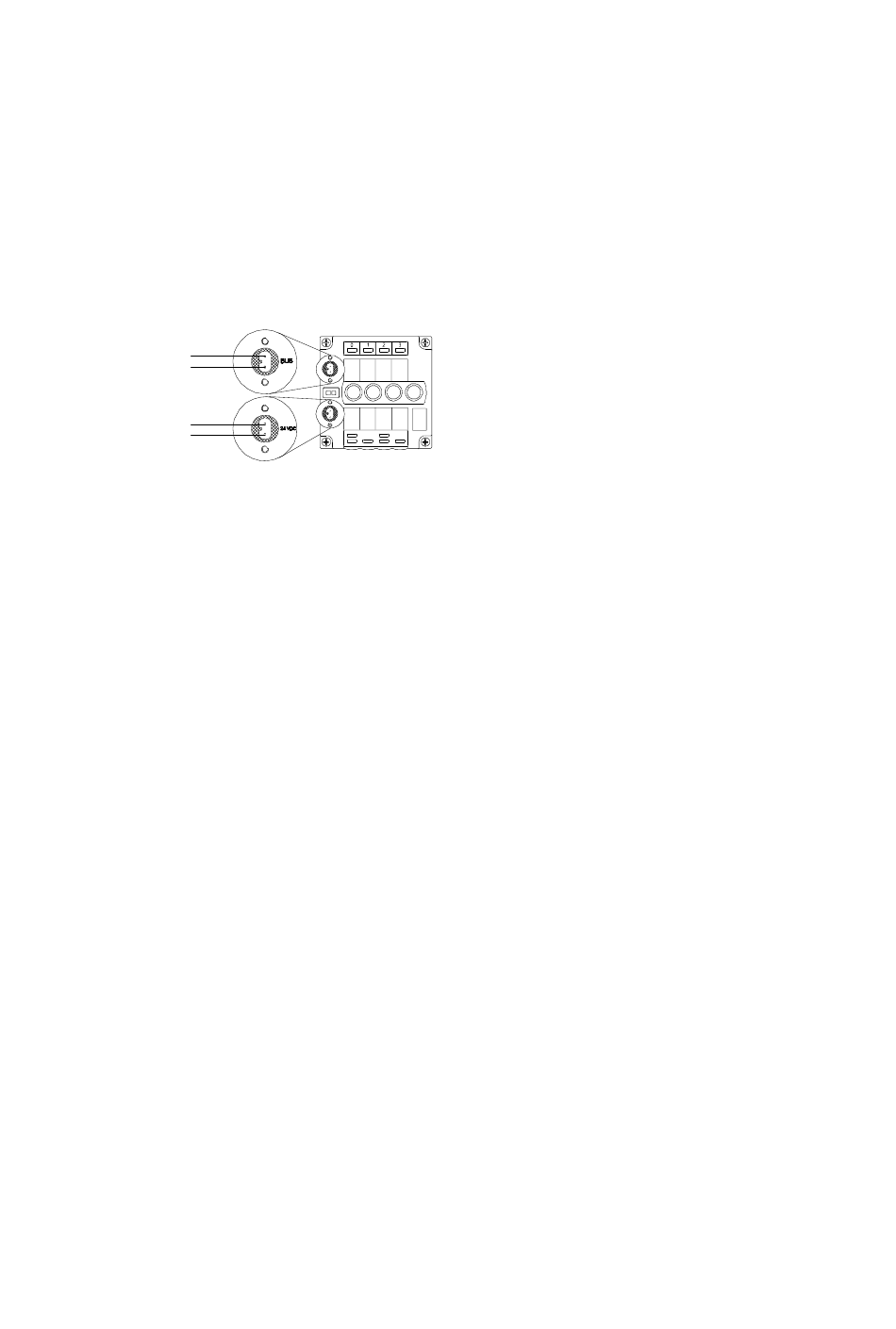

1 Pin 2: AS-Interface +
(braun)
2 Pin 1: AS-Interface -
(hellblau)
3 Pin 2: + 24V *)
4 Pin 1: 0 V *)
*) Nur bei CPV...-GE-ASI-4E4A-Z
Empfehlung: Verwenden Sie für den Anschluss der Ventil-
insel die Kabeldosen ASI-SD-FK... von Festo. Sie erreichen
damit Schutzart IP65.
10
1
2
3
4
Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch
