Figura 12

Importante:

Utilice siempre el cinturón de
seguridad cuando la barra antivuelco está en
posición elevada. No utilice el cinturón de
seguridad cuando la barra antivuelco está bajada.

Ajuste de la altura de corte

La altura de corte puede ajustarse de 2.5 cm a 15.8 cm
(1" a 6") en incrementos de 6 mm (¼") colocando el
pasador de tope en diferentes posiciones.
1. Con el motor en marcha, presione hacia arriba
el interruptor de elevación de la carcasa hasta
que la carcasa de corte esté elevada del todo y
suelte el interruptor inmediatamente
24).
2. Gire el pasador de tope hasta que el pasador
cilíndrico que contiene se alinee con las ranuras
de los taladros del soporte de altura de corte, y
retire el pasador (Figura 13).
3. Seleccione un taladro del soporte de altura
de corte que corresponda a la altura de corte
deseada, inserte el pasador y gírelo para
bloquearlo en esa posición
Nota:
La fila superior corresponde a la altura de corte
impresa encima del pasador. La segunda fila
corresponde a la altura impresa más 6 mm (¼").
g031636
La tercera fila corresponde a la altura impresa
más 12 mm (½"). La fila inferior corresponde
a la altura impresa más 18 mm (¾"). Para la
posición de 15.8 cm (6") hay un solo taladro,
situado en la segunda fila. Esta posición no
añade 6 mm (¼") a la altura de 15.8 cm (6").
g031631

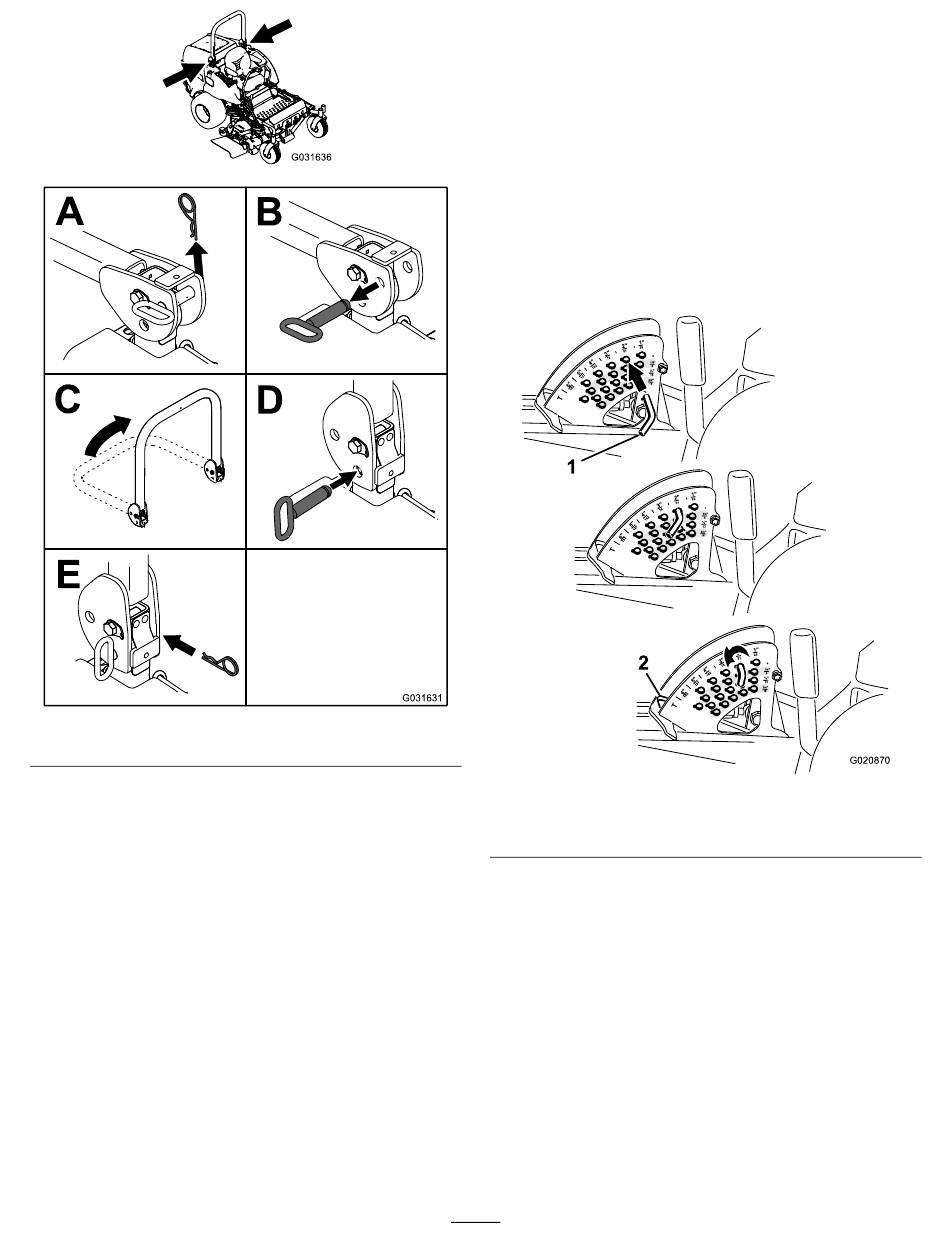

1. Pasador de tope
4. Ajuste de los rodillos protectores del césped y
los patines según sea necesario.
(Figura
19
(Figura
Hay cuatro filas de taladros
Figura 13
2. Tope de la altura de corte
13).
(Figura 13).
