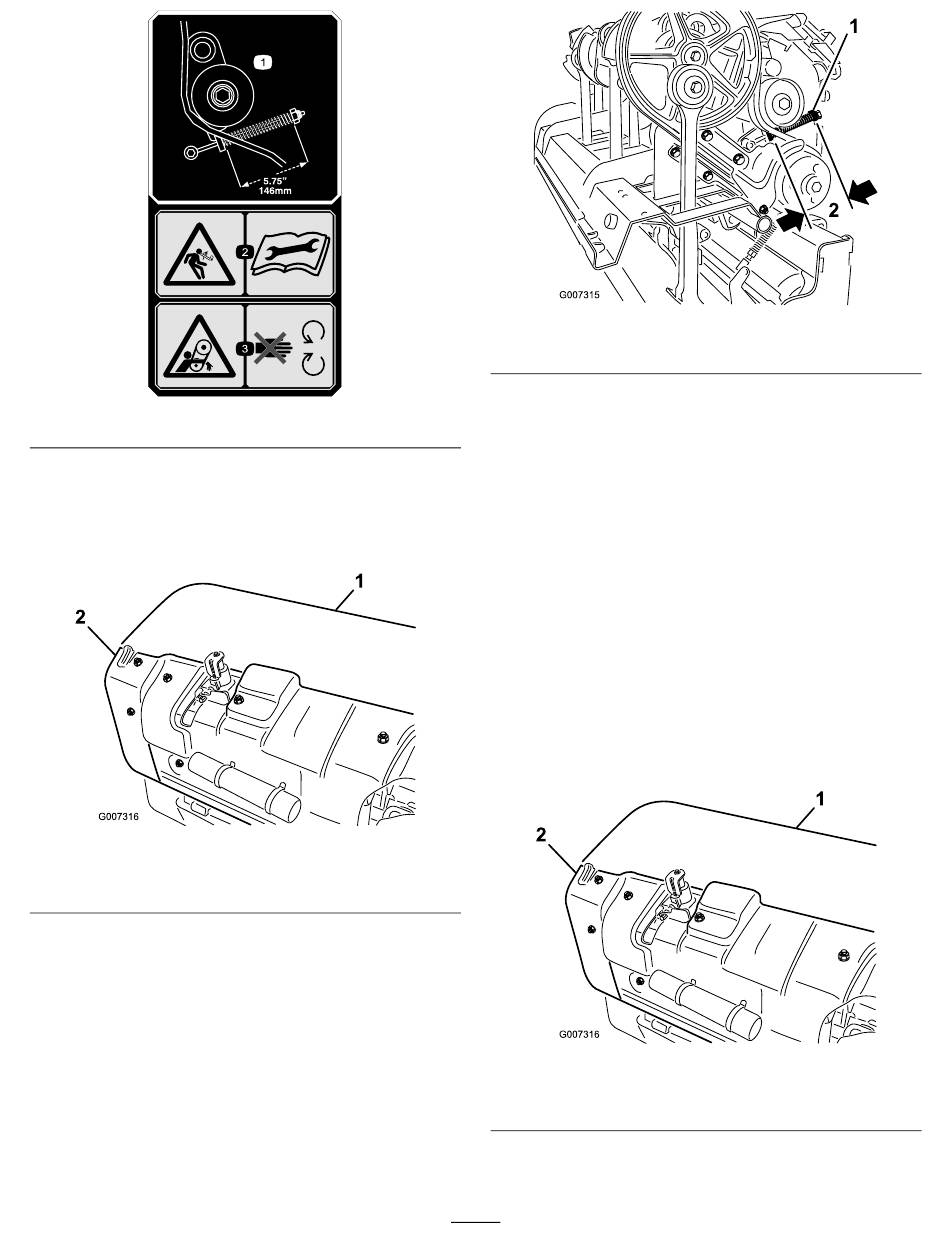

Figura 28
2. Para ajustar la tensión de la correa, proceda de la
siguiente manera:
A. Retire la cubierta trasera del cabezal de
perforación (Figura 29).
Figura 29
1. Cubierta trasera del
cabezal de perforación
B. Retire los pernos de montaje del protector de la
polea y retire el protector (Figura 29).
C. Afloje la contratuerca que sujeta el retenedor del
muelle (Figura 30).
2. Protector de la polea
1. Retenedor del muelle
D. Ajuste el retenedor del muelle para conseguir
la longitud necesaria del muelle comprimido
(Figura 30).
E. Apriete la contratuerca contra el retenedor del
muelle para fijar el ajuste.
F. Vuelva a colocar el protector de la polea y la
cubierta del cabezal de perforación.
Cómo cambiar la correa de
transmisión
Nota: El brazo perforador exterior no necesita ser
retirado para sustituir la correa de transmisión.
Cómo retirar la correa
1. Retire la cubierta trasera del cabezal de perforación
(Figura 31).
1. Cubierta trasera del
cabezal de perforación
2. Retire los pernos de montaje del protector de la
polea y retire el protector (Figura 31).
27
Figura 30
2. 146 mm
Figura 31
2. Protector de la polea
