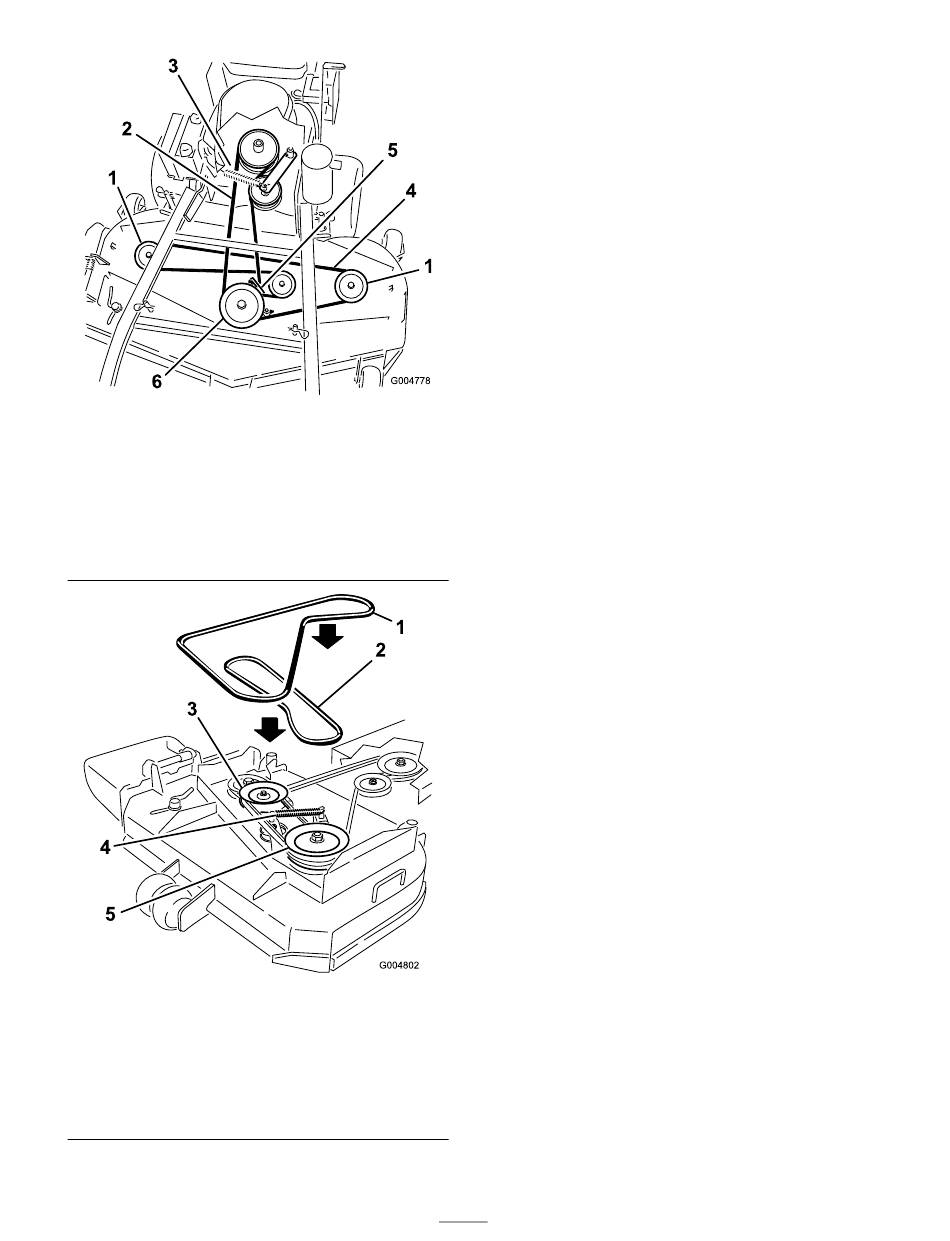

Figura 62
Se ilustra la plataforma de cortacésped de 40 pulg.,
48 pulg. y 52 pulg.
1. Polea exterior
2. Correa de transmisión de la
PTO
3. Muelle del brazo de la
polea tensora
Figura 63
Se ilustra la plataforma de cortacésped de 36 pulg.
1. Correa de la plataforma de
corte
2. Correa de transmisión de la
PTO
3. Polea de la correa de
transmisión
4. Correa de la plataforma de
corte
5. Guía de la correa
6. Polea central de los ejes
4. Muelle del brazo de la
polea tensora
5. Polea de la correa de
transmisión
Cómo cambiar la correa de
transmisión de la PTO
Si hay chirridos cuando la correa está en
movimiento, si las cuchillas patinan durante la
siega, si los bordes de la correa están deshilachados,
o si hay marcas de quemaduras o grietas, la correa
de transmisión está desgastada. Sustituya la correa
si existe cualquiera de estas condiciones.
1. Desengrane la toma de fuerza y ponga el freno
de estacionamiento.
2. Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador.
3. Abra la cubierta del bastidor de tiro y retírela.
4. Abra las cubiertas de la correa y retírelas.
5. Retire el protector térmico de la plataforma del
motor y del bastidor de tiro.
6. Retire la correa de la polea central de la
plataforma del cortacésped (Figura 64).
Consulte Figura 65 para quitar la correa
de la polea izquierda en una plataforma de
cortacésped de 36 pulgadas. Extreme las
precauciones al retirar la correa ya que la
tensión aumentará debido a que la polea
tensora está tensada con muelle.
7. Retire la correa de la polea del motor y la
polea tensora tensada con muelle (Figura 64).
Consulte Figura 65 para retirar la correa de las
poleas de una plataforma de cortacésped de
36 pulgadas.
8. Instale la nueva correa en la polea del motor y
la polea tensora tensada con muelle (Figura 64).
9. Coloque la correa en la polea central de
la plataforma del cortacésped (Figura 64).
Extreme las precauciones al instalar la correa ya
que la tensión aumentará debido a que la polea
tensora está tensada con muelle. Consulte
Figura 65 para colocar la correa en la polea
izquierda en una plataforma de cortacésped de
36 pulgadas.
10. Instale el protector térmico en la plataforma
y el bastidor.
11. Ajuste la guía 3 mm (1/8 pulg.) desde la correa
en las plataformas de cortacésped de 40, 48 y
52 pulgadas (Figura 64).
