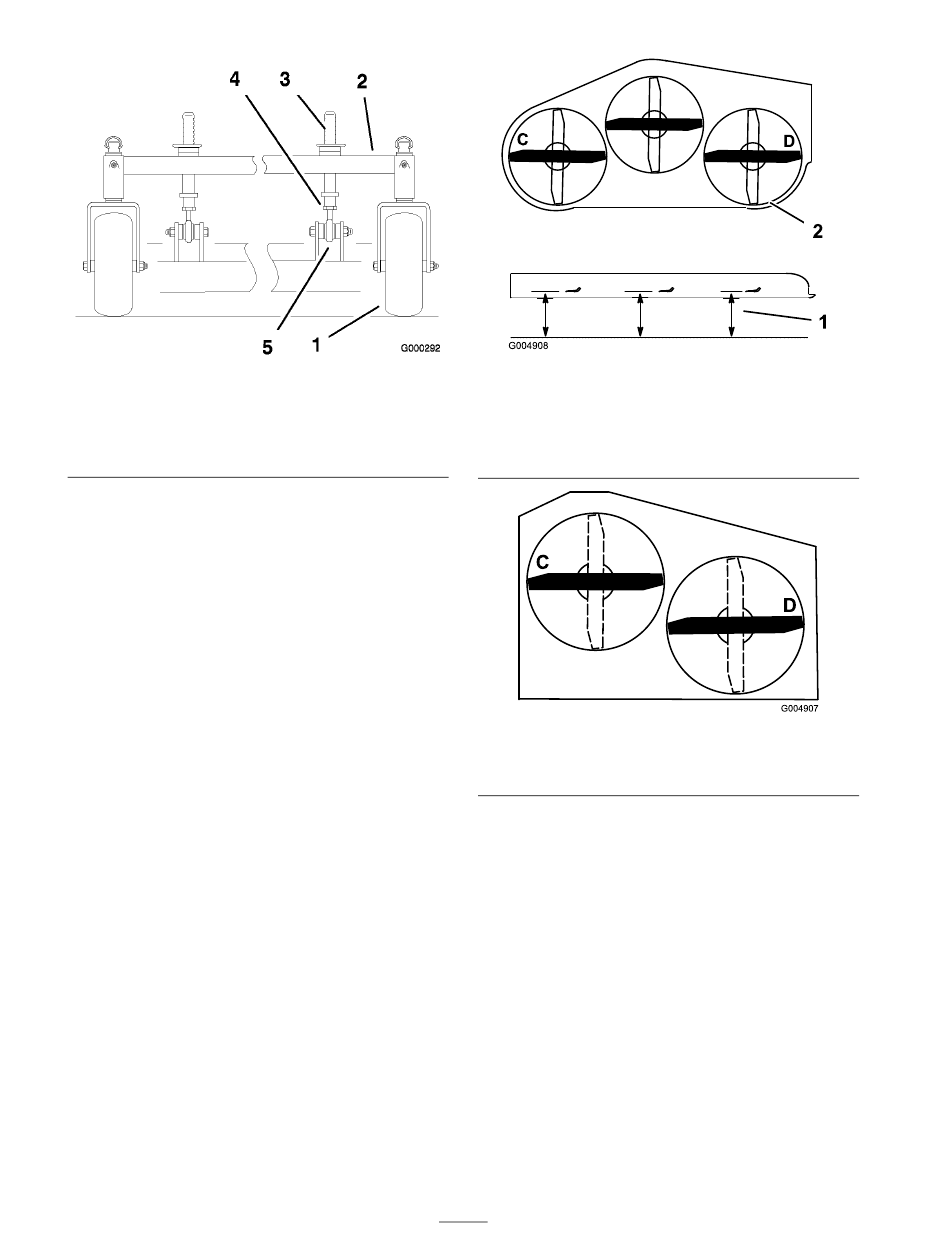

Figura 84
1. Rueda giratoria
2. Bastidor de tiro
3. Pilares delanteros de ajuste
de altura de corte
2. Para elevar la parte delantera de la plataforma,
afloje la contratuerca y haga girar el pilar
delantero en el sentido de las agujas del reloj
(Figura 84).
3. Para bajar la parte delantera de la plataforma,
afloje la contratuerca y haga girar el pilar
delantero en el sentido contrario de las agujas
del reloj (Figura 84).
4. Coloque las cuchillas en posición longitudinal.
Mida en las posiciones C y D (Figura 82) desde
una superficie nivelada hasta el filo de corte de
las cuchillas.
5. Compruebe la nivelación lateral de la unidad
de corte.
6. Apriete las contratuercas (Figura 84).
Vericación de la altura
lateral de la plataforma del
cortacésped
1. Ajuste la presión de los neumáticos
traseros según las especificaciones; consulte
Mantenimiento del sistema de transmisión,
página 40.
2. Coloque las cuchillas en posición lateral. Mida
en las posiciones C y D desde una superficie
nivelada hasta el filo de corte de los extremos
de la cuchilla (Figura 85). Para las plataformas
de cortacésped de 36 pulgadas, consulte la
Figura 86.
4. Contratuerca
5. Articulación esférica
Figura 85
Se ilustra la plataforma de cortacésped de 40 pulg.,
48 pulg. y 52 pulg.
1. Mida desde una supercie
nivelada
Figura 86
Se ilustra la plataforma de cortacésped de 36 pulg.
3. La diferencia entre las medidas C y D no debe
ser superior a 6 mm (1/4 pulg.).
Cambio de la altura
lateral de la plataforma
del cortacésped
Para cambiar la altura lateral, pueden ajustarse
la presión de los neumáticos traseros y los
espaciadores de las ruedas giratorias.
1. Cambie la presión de los neumáticos traseros.
Haga esto en el lado que necesita el ajuste.
2. Ajuste el espaciador de las ruedas giratorias.
3. Vuelva a comprobar la inclinación longitudinal
y la nivelación lateral de la unidad de corte.
64
2. Mida la cuchilla en las
posiciones C y D
