2. Puesta a punto
2.1.2 Asignación de direcciones en un terminal de válvulas CPV
2-4
El terminal de válvulas CPV con conexión directa a bus de
campo, ocupa siempre 16 direcciones de salida, independien-
temente del número de bobinas de válvulas que tenga conec-
tadas. Esto permite una posterior ampliación del terminal de
válvulas CPV sin necesidad de desplazar las direcciones.
La figura siguiente muestra la secuencia de direccionamiento
individual de las placas de válvulas CPV.
4-5 8-9
0-1
2-3 6-7 10-11

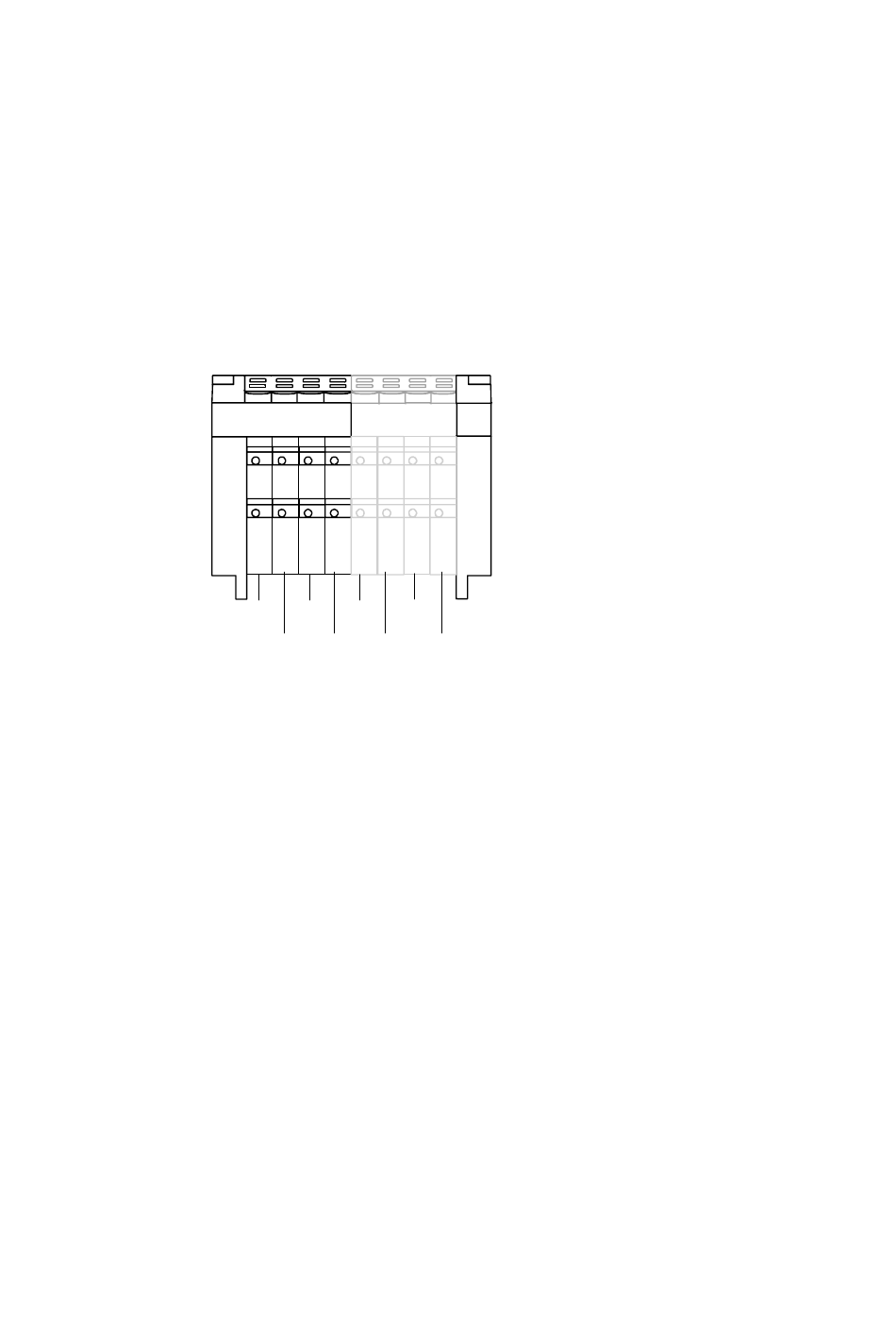

Fig. 2/1: Secuencia de direccionamiento de un terminal de
válvulas CPV. Las cifras indican también los núme-
ros de las salidas.
– Una posición de válvula del terminal de válvulas CPV
siempre ocupa 2 direcciones, incluso aunque sea mon-
tada con una placa de reserva o una placa de separación
de presión. Si una posición de válvula se monta con una
válvula de doble bobina, se aplica la siguiente asignación:
– La bobina de pilotaje 14 ocupa la dirección de valor
bajo.
– La bobina de pilotaje 12 ocupa la dirección de valor
alto.
12-13
14-15
