Página de título
MMMINSTRUCCIONES DE SERVICIO
MMMI
I N S T R U C C I O N E S D E S E R V I C I O
GM32

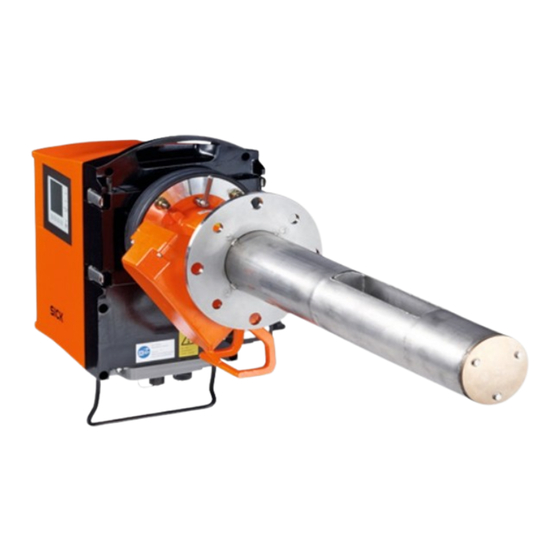

Analizador de gas "in situ"
Versión con sonda de medición
GM32, GM32 LowNOx, GM32 TRS

Publicidad

Tabla de contenido
loading

Manuales relacionados para SICK GM32

Resumen de contenidos para SICK GM32

  • Página 1 MMMI I N S T R U C C I O N E S D E S E R V I C I O GM32 Analizador de gas “in situ” Versión con sonda de medición GM32, GM32 LowNOx, GM32 TRS...

  • Página 2: Producto Descrito Nombre Del Producto: Gm32 Variantes

    Documento original El presente documento es un documento original de la SICK AG. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 3: Tabla De Contenido

    Vista general de los trabajos de montaje ............28 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 4 Lámpara de emisión con unidad LED ......... 51 Limpiar la unidad de aire de purga.............. 53 I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...
  • Página 5 Tabla “Operating States” [estados de operación].......75 Dimensiones....................76 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 6: Acerca De Este Manual

    IMPORTANTE Peligro con la posible consecuencia de daños materiales. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 7: Símbolos Informativos

    8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 8: Documentación/Información Adicional

    CD-ROM con programa de operación de PC SOPAS ET ● I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 9: Descripción Del Producto

    [3] Dimetilsulfuro [4] Disulfuro de dimetilo 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 10: Cálculo Trs

    Herramienta QAL3 (tarjeta CUSUM). ● I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 11: Opciones

    Punto de control ● 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 12 – Los resultados de la medición cero y de referencia no tienen importancia. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 13: Estructura Del Gm32

    8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 14: Fuentes De Luz

    Fig. 3: Salida del haz de luz GM32 1 Salida del haz de luz I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 15: Preparación Del Lado Del Conducto De Gas

    Controlar el volumen de suministro de acuerdo con la confirmación de pedido/el albarán. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 16: Vista General De Los Trabajos De Montaje (Trabajos En El Conducto)

    I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 17: Trabajos A Realizar (Vista General)

    GM32 esté protegido contra altas temperaturas, véase “Sistema: GM32”, página 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 18: Montaje De La Unidad De Conexión

    En caso necesario, diríjase al Servicio al cliente de SICK o a su distribuidor local. I N S T R U C C I O N E S D E S E R V I C I O | GM32...

  • Página 19: Tender Los Cables De Conexión Eléctricos

     Conexión del sensor de temperatura Tabla 4: Cable de señales 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 20 “Sistema modular E/S“ Tabla 5: Líneas de señales I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 21: Información General

    Fig. 7: Unidad de conexión (dentro): posición de los módulos de E/S Módulos de E/S Racores M 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 22: Preajuste De Las Interfaces

    Para más información, consulte las instrucciones de servicio de SOPAS ET. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 23: Tender Los Cables De Conexión Eléctricos A La Unidad De T/R

    → Instrucciones de servicio de la unidad de aire de purga) al adaptador de aire de purga. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 24: Preparar La Alimentación Eléctrica

    Con sonda GPP: tender los cables eléctricos para la calefacción de la sonda de medición. I N S T R U C C I O N E S D E S E R V I C I O | GM32...

  • Página 25: Puesta En Marcha

    8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 26: Seguridad Eléctrica

    !▸ No utilice el GM32 en atmósferas potencialmente explosivas. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 27: Material Necesario (No Incluido En El Volumen De Suministro)

    Tabla 6: Material requerido para la puesta en marcha 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 28: Vista General De Los Trabajos De Montaje

    (opción)”, página 39 Tabla 7: Visión general de los pasos de montaje I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 29: Seguros De Transporte

    Tapones Guardar los seguros de transporte. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 30: Montaje De La Brida Del Dispositivo En El Adaptador De Aire De Purga

    Colocar el anillo de junta sobre este intersticio, véase la fig. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 31: Alineación De La Sonda De Medición En Dirección Del Flujo

    Fije la brida del dispositivo en esta posición, apretando nuevamente los tornillos en el anillo de sujeción. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 32: Con Sonda Gpp: Conexión Eléctrica

    GPP para que no sea desconectada por equivocación. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 33: Conexión Eléctrica De La Unidad De T/R

    16. En caso necesario, retirar la caperuza de protección de la tubuladura del aire de purga. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 34: Montaje De La Sonda De Medición En El Conducto De Gas

    Montar la sonda de medición con el adaptador de aire de purga o el adaptador de brida en la brida con tubo (junta y 4 tornillos). I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...
  • Página 35 Fig. 18: Adaptador de aire de purga montado en la brida con tubo 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 36: Montaje De La Unidad De T/R En La Brida Del Dispositivo

    Con unidad de mando: véase la página I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 37: Opc

    → Ayuda en pantalla del servidor OPC 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 38: Interfaz Opc

    Tabla 8: Tabla de los datos disponibles a través de la interfaz OPC I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 39: Montaje De Las Cubiertas De Protección Contra La Intemperie (Opción)

    Tirar la placa de montaje hacia arriba y retirar la cubierta. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 40: Montar La Cubierta

    ▸ Enganchar las cerraduras y volver a cerrarlas. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 41: Manejo

    Tabla 9: Tabla de diagnóstico: estado de operación inseguro 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 42: Panel De Mando

    Con ayuda de las dos teclas centrales se ajusta el contraste deseado. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 43: Idioma

    “Maintenance [mantenimiento]”, Maintenance página 47 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 44: Diagnosis [Diagnóstico]

    [2] Opción. Véase la documentación del sistema incluida en el volumen de suministro para la asignación de las salidas de estado. [3] Véase SOPAS ET en el menú “Digital Outputs” [salidas digitales]. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 45: Check Cycle [Ciclo De Comprobación]

    30 minutos como mínimo). 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 46 Los valores para la energía de la luz V1 .. V4 se deben encontrar en un rango de 250 .. 500 y deben ser más o menos iguales. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 47: Maintenance [Mantenimiento]

    – “MEAS”: mostrar el menú “Measuring” - se restablece el estado de mantenimiento. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 48: Mantenimiento

    No desconectar la calefacción de la sonda GPP en cuanto que la sonda se encuentre en el conducto de gas. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 49: Abrir Y Retirar La Unidad De T/R

    Comprobar si las bridas y atornilladuras tienen asiento firme. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 50: Limpiar La Ventana

    Con sonda GMP: colocar otra vez la palanca en el adaptador de aire de purga a la posición “Open”. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 51: Cambiar La Lámpara De Emisión Y El Led Gm32 Lownox

    8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 52 Evitar el contacto con los dedos de las superficies ópticas. Colocar la unidad LED nueva y atornillarla. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 53: Limpiar La Unidad De Aire De Purga

    Puesta en marcha de la alimentación del aire de purga”, página 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 54: Eliminar Los Fallos

    Mientras tanto, tener en cuenta todas las medidas de precaución descritas en las instrucciones de servicio cuando abre las conexiones. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 55: Tablas De Diagnóstico De Errores

    Tabla 15: Diagnostico de errores - valores de medición incorrectos 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 56: Penetra Gas De Muestra

    Mensaje de error, véase “Mensajes de error” I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 57: Mensajes De Error

    Tabla 18 Mensajes de error 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 58 E/S está defectuoso. Tabla 18 Mensajes de error I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...
  • Página 59 Tabla 18 Mensajes de error 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 60 [2] En esta tabla también se proponen soluciones, que solo podrán realizar un personal especialmente formado e instruido. I N S T R U C C I O N E S D E S E R V I C I O | GM32...

  • Página 61: Alimentación Insuficiente Del Aire De Purga (Con Sonda Gmp)

    Por lo demás, rogamos informe al Servicio al cliente de SICK. 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 62: Puesta Fuera De Servicio

    “Abrir y retirar la unidad de T/R”, página I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 63: Almacenamiento

    Sondas de medición: las sondas pueden estar contaminadas con partículas nocivas. ● 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 64: Especificaciones

    I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 65: Sistema: Gm32

    Tabla 20: Datos técnicos sistema GM32 estándar, versión con sonda 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 66 Unidad de control SCU Tabla 20: (Continuación)Datos técnicos sistema GM32 estándar, versión con sonda I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 67: Sistema Gm32 Trs-Pe

    Tabla 21: Datos técnicos sistema GM32 TRS-PE 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 68: Unidad De Transmisión/Recepción

    Tabla 24: Datos técnicos sonda de medición que puede ser verificada con gas (GPP) I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 69: Unidad De Conexión

    Tabla 26: Datos característicos para el aislamiento eléctrico 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 70: Modbus Register Mapping

    Tabla 27: Registro Modbus de los componentes (para los 3 primeros componentes) I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...

  • Página 71: Asignación Para El Gm32 En General

    Tabla 28: Registro Modbus “Common Out“ 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 72: Asignación De Los Valores De Entrada Modbus

    Adhesivo: funciona como un interruptor Momentáneo: funciona como un pulsador I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 73: Tabla De Mapa De Bits "Status" [Estado]

    Tabla 30: Mapa de bits “Status” [estado] 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 74: Tabla De Mapa De Bits "Failure" [Fallo]

    Bit=1: activo Tabla 32: Mapa de bits “Maintenance Request” [mantenimiento requerido] I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...

  • Página 75: Tabla De Mapa De Bits Función "Check" [Comprobación] "Out Of Specification" [Fuera De Especificación]

    Tabla 35: Tabla “Operating states” [estados de operación] 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 76: Dimensiones

    La caja de la unidad de transmisión/recepción puede abrirse respectivamente hacia la izquierda o derecha de la brida del analizador (máx. 180°/105°). I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...
  • Página 77 Tabla 36: Longitudes de sondas de medición GMP (todas las medidas en mm) 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 78 Tabla 37: Longitudes de sondas de medición GPP (todas las medidas en mm) I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK...
  • Página 79 Fig. 43: Unidad de conexión (todas las medidas en mm) 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 80 576,3 636,4 25,2 525,8 I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014840/ZVS1/V2-1/2019-04 | SICK Sujeto a cambio sin previo aviso...
  • Página 81 ESPECIFICACIONES 8014840/ZVS1/V2-1/2019-04 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 82 E-Mail sales@sick.co.nz United Arab Emirates China Norway E-Mail sick@sick.no United Kingdom Denmark Poland E-Mail sick@sick.dk Finland Romania Vietnam France Russia Germany Singapore Hong Kong Slovakia E-Mail mail@sick-sk.sk Hungary Slovenia India South Africa www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
