Página de título
MMMINSTRUCCIONES DE SERVICIO
MMMI
I N S T R U C C I O N E S DE S E R V I C I O

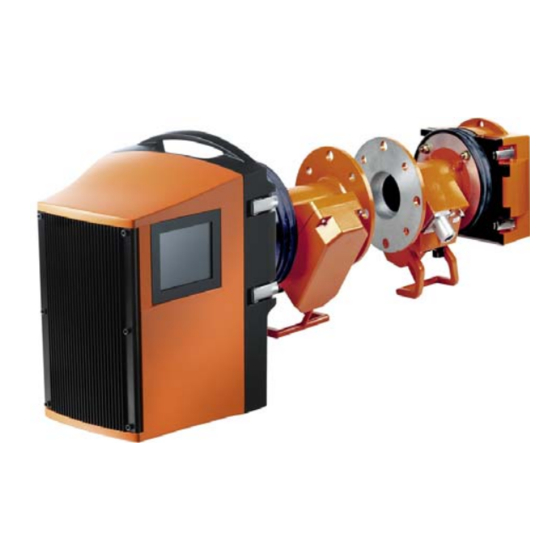

GM32
Analizador de gas "in situ"
Puesta en marcha, servicio, mantenimiento

Publicidad

Tabla de contenido
loading

Manuales relacionados para SICK GM32

Resumen de contenidos para SICK GM32

  • Página 1 Página de título MMMINSTRUCCIONES DE SERVICIO MMMI I N S T R U C C I O N E S DE S E R V I C I O GM32 Analizador de gas “in situ” Puesta en marcha, servicio, mantenimiento...

  • Página 2: Avisos Legales

    Documento original El presente documento es un documento original de la SICK AG. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 3: Tabla De Contenido

    Montaje de la brida del dispositivo en el adaptador de aire de purga..31 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 4 Eliminar los fallos ..................54 Peligro general causado por tensión eléctrica ..........54 I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...
  • Página 5 Tabla “Operating States” [estados de operación].......74 Dimensiones....................75 Índice alfabético ..................80 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 6: Acerca De Este Manual

    IMPORTANTE Peligro con la posible consecuencia de daños materiales. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 7: Símbolos Informativos

    GM32 mide de forma continua directamente en el conducto de gas (in situ). 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 8: Identificación Del Producto

    CD-ROM con programa de operación de PC SOPAS ET ● I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 9: Descripción Del Producto

    Herramienta QAL3 (tarjeta CUSUM). ● 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 10: Opciones

    Si la desviación de cero es > ±2% del valor superior del rango de medición, se avisará la petición de mantenimiento. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...
  • Página 11 – Los resultados de la medición cero y de referencia no tienen importancia. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 12: Estructura Del Gm32

    Para más información acerca de la unidad de aire de purga → Instrucciones de servicio de la unidad de aire de purga. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 13: Fuentes De Luz

    1 Salida del haz de luz 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 14: Preparación Del Lado Del Conducto De Gas

    Controlar el volumen de suministro de acuerdo con la confirmación de pedido/el albarán. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 15: Vista General De Los Trabajos De Montaje (Trabajos En El Conducto)

    Sujeción (p. ej. 4 tubos de acero, 50 x 5 mm) para la unidad de aire de purga (Representación para 1 unidad) 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 16: Montaje De Las "Bridas Con Tubo" En El Conducto De Gas

    I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...
  • Página 17 GM32 esté protegido contra altas temperaturas, véase “Sistema: GM32”, página 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 18: Montaje De La Unidad De Conexión

    I N S T R U C C I O N E S D E S E R V I C I O | GM32...

  • Página 19: Tender Los Cables De Conexión Eléctricos

    Tabla 3: Esquema de conexión del hardware 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 20 E/S“ Tabla 5: Líneas de señales I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 21: Información General

    Fig. 10: Unidad de conexión (dentro): posición de los módulos de E/S Módulos de E/S Racores M 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 22: Preajuste De Las Interfaces

    Para más información, consulte las instrucciones de servicio de SOPAS ET. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 23: Tender Los Cables De Conexión Eléctricos A La Unidad De T/R

    → Instrucciones de servicio de la unidad de aire de purga) al adaptador de aire de purga. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 24: Preparar La Alimentación Eléctrica

    Tender y conectar los cables eléctricos a las unidades de aire de purga. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 25: Puesta En Marcha

    8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 26: Seguridad Eléctrica

    Si hay daños visibles en la lámpara, en los cables de alimentación o en las piezas de servicio, no se admite la operación de las mismas. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 27: Material Requerido

    Equipos de protección personales en la chimenea 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 28: Vista General De Los Trabajos De Montaje

    Unidad de T/R Brida con tubo Unidad reflectora I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 29: Seguros De Transporte

    Fig. 14: Seguros de transporte Guardar los seguros de transporte. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 30: Montaje De Los Adaptadores De Aire De Purga En La Brida Con Tubo

    Fig. 16: Adaptador de aire de purga montado en la “brida con tubo” Montar correspondientemente en el lado del reflector. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 31: Montaje De La Brida Del Dispositivo En El Adaptador De Aire De Purga

    Montar correspondientemente en el lado de la unidad reflectora. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 32: Alineación De Las Bridas Del Dispositivo Y De Los Adaptadores De Aire De Purga

    (tornillo posterior) Adaptador de aire de purga I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...
  • Página 33 Encender el LED (en la versión GM32 LN). 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 34: Conexión Eléctrica De La Unidad De T/R Y La Unidad Reflectora

    Haga caso omiso de estas indicaciones hasta que el GM32 esté puesto en marcha por completo. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 35: Puesta En Marcha De La Alimentación Del Aire De Purga

    8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 36: Montaje De La Unidad De T/R Y La Unidad Reflectora En La Brida Del Dispositivo

    Con unidad de mando: véase “Alignment adjust (alineación óptica manual)”, página I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 37: Opc

    → Ayuda en pantalla del servidor OPC 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 38: Interfaz Opc

    Tabla 7 Visión general de la interfaz OPC I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 39: Montaje De Las Cubiertas De Protección Contra La Intemperie (Opción)

    Tirar la placa de montaje hacia arriba y retirar la cubierta. Montaje de la cubierta. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 40 ▸ Enganchar las cerraduras y volver a cerrarlas. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 41: Manejo

    Tabla 8: Detectar un estado de operación inseguro 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 42: Panel De Mando

    Con ayuda de las dos teclas centrales se ajusta el contraste deseado. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 43: Idioma

    Maintenance véase “Maintenance [mantenimiento]”, página 47 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 44: Diagnosis [Diagnóstico]

    [2] Opción. Véase la documentación del sistema incluida en el volumen de suministro para la asignación de las salidas de estado. [3] Véase SOPAS ET en el menú “Digital Outputs” [salidas digitales]. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 45: Check Cycle [Ciclo De Comprobación]

    Para salir de la opción de menú: pulse la tecla “Back” [atrás]. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 46: Adjustments [Ajustes]

    Los valores para la energía de la luz V1 .. V4 deben encontrarse dentro del rango de 250 ... 500 y deben ser más o menos iguales. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 47: Maintenance [Mantenimiento]

    – “MEAS”: mostrar el menú “Measuring” - se restablece el estado de mantenimiento. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 48: Mantenimiento

    No desconectar la unidad de aire de purga en cuanto que la unidad de T/R o el reflector todavía se encuentre en el conducto de gas. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 49: Abrir Y Retirar La Unidad De T/R

    Al sacar el perno, sujetar bien la unidad de T/R. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 50: Inspección Visual

    Enroscar el nuevo cartucho de deshidratante. Volver a cerrar la unidad de T/R . I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 51: Cambiar La Lámpara De Emisión Y El Led Gm32Ln

    8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 52 Evitar el contacto con los dedos de las superficies ópticas. Colocar la unidad LED nueva y atornillarla. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 53: Limpiar La Unidad De Aire De Purga

    8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 54: Eliminar Los Fallos

    Desenergizar el GM32 y los dispositivos conectados. De lo contrario se podrían averiar los componentes electrónicos internos. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 55: Tablas De Diagnóstico De Errores

    Tabla 14: Valores de medición incorrectos 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 56: Penetra Gas De Muestra

    Mensaje de error, véase “Mensajes de error” I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 57: Mensajes De Error

    Tabla 17 Mensajes de error 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 58 Error o el módulo de E/S está defectuoso. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...
  • Página 59 Tabla 17 Mensajes de error 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 60 [2] En esta tabla también se proponen soluciones, que solo podrán realizar un personal especialmente formado e instruido. I N S T R U C C I O N E S D E S E R V I C I O | GM32...

  • Página 61: Alimentación Del Aire De Purga Insuficiente

    Por lo demás, rogamos informe al Servicio al cliente de SICK. 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 62: Puesta Fuera De Servicio

    Cerrar las bridas en el conducto de gas con una tapa. I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 63: Almacenamiento

    Display: líquido de la pantalla LC. ● 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 64: Datos Técnicos

    I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...

  • Página 65: Sistema: Gm32

    Tabla 19: Datos técnicos GM32 cross-duct 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 66 Unidad de control SCU Tabla 19: (Continuación)Datos técnicos GM32 cross-duct I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 67: Unidad De Transmisión/Recepción

    Tabla 24: Datos técnicos de la unidad de conexión 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 68: Datos Característicos Para El Aislamiento Eléctrico

    Tabla 25: Registro Modbus de los componentes (para los 3 primeros componentes) I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...
  • Página 69 Tabla 25: Registro Modbus de los componentes (para los 3 primeros componentes) 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 70: Asignación Para El Gm32 En General

    0 - 100 (%) Tabla 26: Registro Modbus “Common Out“ I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 71: Asignación De Los Valores De Entrada Modbus

    Adhesivo: funciona como un interruptor Momentáneo: funciona como un pulsador 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 72: Tabla De Mapa De Bits "Status" [Estado]

    Bit=1: activo Tabla 28: Mapa de bits “Status” [estado] I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 73: Tabla De Mapa De Bits "Failure" [Fallo]

    Tabla 30: Mapa de bits “Maintenance Request” [mantenimiento requerido] 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 74: Tabla De Mapa De Bits Función "Check" [Comprobación] "Out Of Specification" [Fuera De Especificación]

    Reservado Tabla 33: Tabla “Operating states” [estados de operación] I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...

  • Página 75: Dimensiones

    (máx. 180°/105°). 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 76 Fig. 44: Adaptadores de aire de purga de GM32 (del lado de la unidad de T/R – del lado del reflector) Junta de brida I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK...
  • Página 77 Fig. 47: Brida de montaje DN100 240/500 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 78 Fig. 48: Unidad de conexión 80,97 I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...
  • Página 79 Fig. 50: Cubierta de protección contra la intemperie para la unidad reflectora 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...

  • Página 80: Índice Alfabético

    Esquema de conexión ............... 19 Failure (estado) ................. 44 I N S T R U C C I O N E S D E S E R V I C I O | GM32 8014839/YHS6/V2-0/2016-10 | SICK Sujeto a cambio sin previo aviso...
  • Página 81 Versiones de GM32 ................9 Volumen de suministro ..............14 8014839/YHS6/V2-0/2016-10 | SICK I N S T R U C C I O N E S D E S E R V I C I O | GM32 Sujeto a cambio sin previo aviso...
  • Página 82 E-Mail sales@sick.co.nz United Arab Emirates China Norway E-Mail sick@sick.no USA/Mexico Denmark Poland E-Mail sick@sick.dk Finland Romania Vietnam France Russia Gemany Singapore Great Britain Slovakia E-Mail mail@sick-sk.sk Hong Kong Slovenia Hungary South Africa www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
