Maxon TE-15 Manual De Instrucciones página 38

PASO 3 - INSTALAR MARCO Y CAJA DE BATERÍA
OPCIONAL AL VEHÍCULO (SI ESTÁN EQUIPADAS)
CABLE CON
FUSIBLE DE 175 A A
LA CAJA DE BOMBA
CABLE A TIERRA
A CAJA DE BOMBA
TUERCA
HEXAGONAL
5/16"-18, GRADO 8
(3 LUGARES)
ARANDELA
PLANA 5/16"
(3 LUGARES)
PERNO EN "J"
QUE SUJETA LA
BATERÍA
PERNO DE ANCLAJE"J"
(PARTE DE LA PLACA DE BATERÍA)
- CONT.
TUERCA DE BLOQUEO 1/4"-20
(2 LUGARES)
TORNILLO DE CABEZA
TRONCOCÓNICA
1/4"-20 X 1" LG.
(2 LUGARES)
SUJETADOR
DE BATERÍA
PLACA
DE BATERÍA
DE SEGURIDAD 9/16"

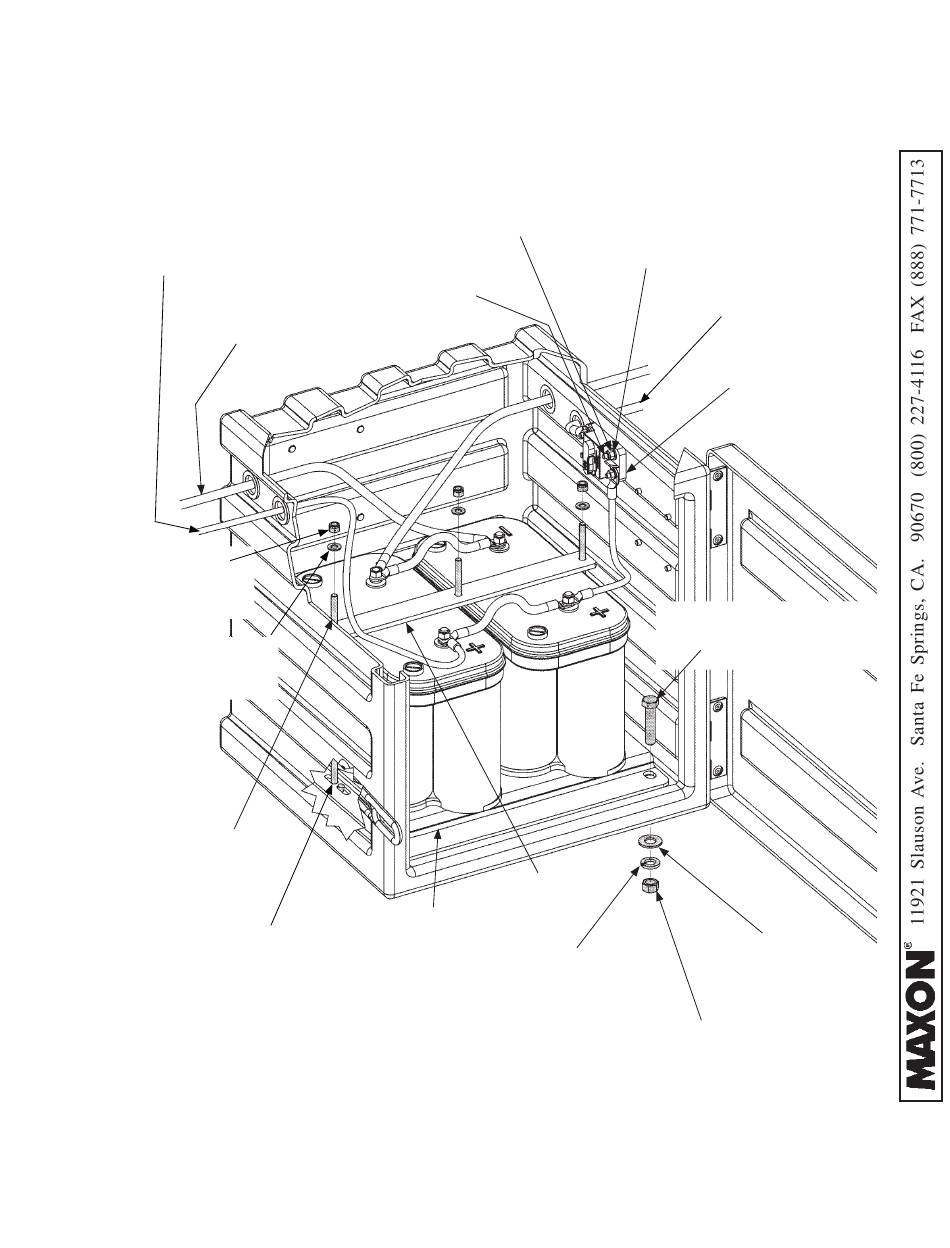

ENSAMBLE DE LA CAJA DE BATERÍA
(SE MUESTRAN CONEXIONES DE 12 V)
FIG. 38-1
38
ARANDELA PLANA 1/4"
(4 LUGARES)
1/2"-20 X 2 1/4" LG. GRADO 8
ARANDELA
(4 LUGARES)
TUERCA HEXAGONAL 1/2"-20
(4 LUGARES)
LÍNEA DE CARGA
DESDE LA BATERÍA
DEL VEHÍCULO
INTERRUPTOR
DE CIRCUITO DE
150 A
TORNILLO
(4 LUGARES)
ARANDELA
PLANA 9/16"
(4 LUGARES)
