5.4.8
Instalación y puesta a tierra en tuberías con
protección catódica contra la corrosión
La instalación de caudalímetros electromagnéticos en
instalaciones protegidas con cátodos deberá realizarse de
conformidad con las condiciones de la instalación. Los siguientes
factores son especialmente cruciales:
1. Tuberías conductoras en el interior o aislantes.
2. Tuberías espaciosas e interconectadas al potencial de
protección catódica. O instalaciones mixtas con áreas con
potencial de protección catódica y otras con potencial de
tierra funcional.
•
En el caso de las tuberías sin corrientes parásitas con
revestimiento aislante, el sensor de caudal debe montarse
aislado con anillos de puesta a tierra (por delante y por detrás
del sensor) en la tubería. El potencial de protección catódica
se desvía en el sensor de caudal. Los anillos de puesta a
tierra colocados por delante y por detrás del sensor de caudal
se encuentran en el lado del potencial de tierra funcional
(Figura 29 / Figura 30).
•
Si se prevé que en las tuberías aisladas en el interior existan
corrientes parásitas vagabundas (p. ej., en tramos largos
cerca de dispositivos de alimentación eléctrica), se deberá
prever un tramo de tubería pulida de una longitud de aprox.
1/4 x DN por delante y por detrás del sensor para conducir
las corrientes parásitas vagabundas de modo que no afecten
al sensor de caudal (Figura 31).
Tuberías aisladas en el interior con potencial de
protección catódica
1 Brida de la tubería
2 Arandela aislante
3 Junta / Anillo aislante
4 Anillo de puesta a tierra
5 Tubo aislante

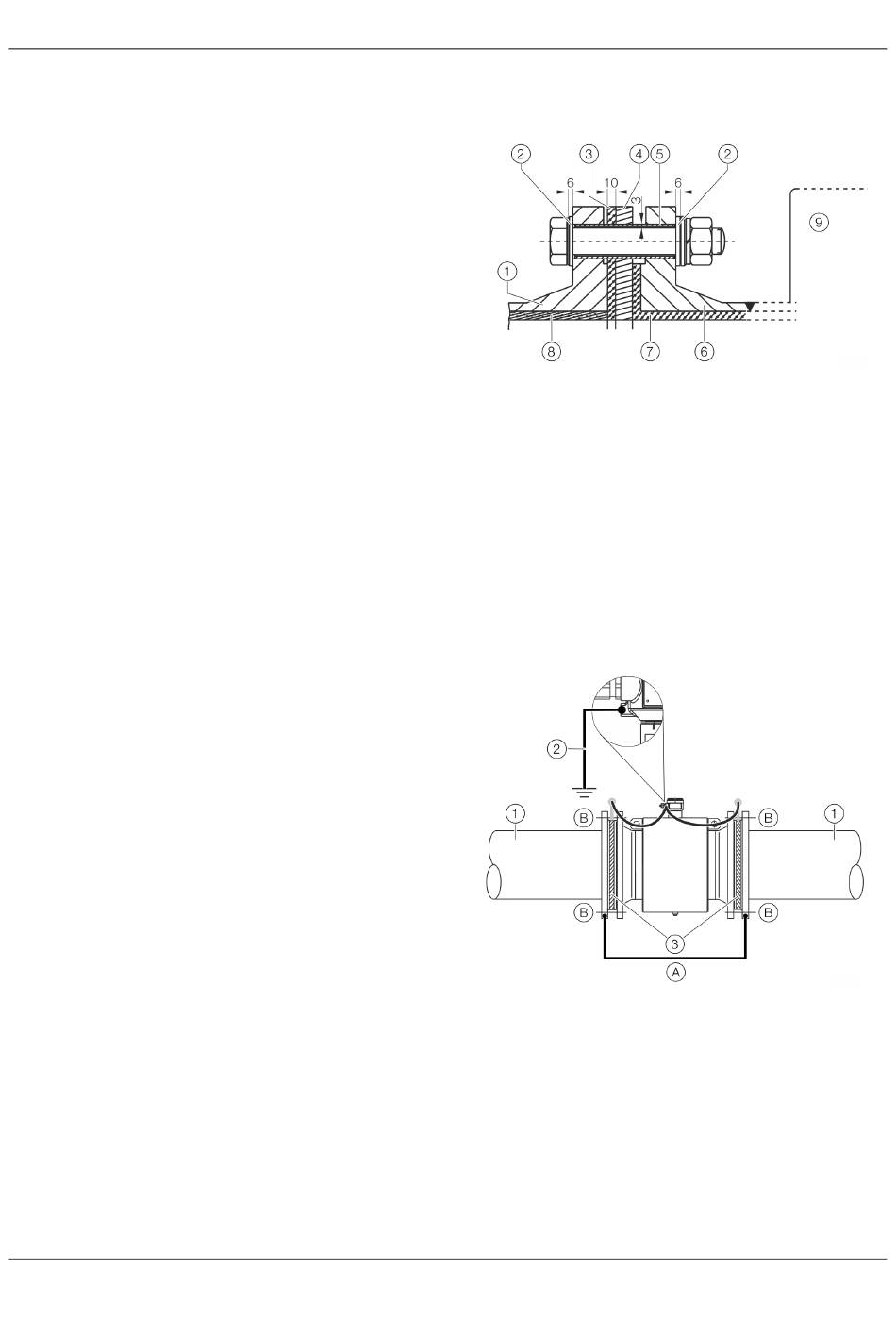

Figura 29:
Vista de los bulones roscados
Coloque anillos de puesta a tierra a los dos lados del sensor de
caudal. Tienen que aislarse contra la brida de la tubería y
conectarse al sensor de caudal y a la tierra funcional.
Se deben montar bulones roscados aislados para las conexiones
abridadas. Las arandelas aislantes y el tubo aislante no se
incluyen en el alcance de suministro. Los debe proporcionar el
propietario.
A Conducto de conexión del
potencial de protección catódica*
B Bulones roscados aislados sin
anillo de puesta a tierra
*
≥ 4 mm2 Cu; no se incluye en el alcance del suministro y el propietario tiene
que facilitarlo
Figura 30:
Sensor de caudal con anillo de puesta a tierra y tierra funcional
El potencial de protección catódica se tiene que desviar a través
de un conducto de conexión
de forma aislada.
5 Instalación
6 Brida
7 Revestimiento
8 Aislamiento
9 Sensor de caudal
1 Tubería aislada
2 Tierra funcional
3 Anillos de puesta a tierra
A
y el sensor de caudal montado
25
