Instalación del asiento
Piezas necesarias en este paso:
Kit de asiento (pedir por separado; póngase en
1
contacto con su distribuidor autorizado Toro)
Procedimiento
Adquiera el kit de asiento deseado en su distribuidor
e instálelo en la máquina; consulte lasInstrucciones
de instalación del kit.
3
Instalación de las pegatinas
de mantenimiento y clip
Piezas necesarias en este paso:
1 Pegatina de mantenimiento (Pieza Nº 139-2728)
1 Pegatina de clip (115-8156)
Procedimiento
Instale la pegatina de mantenimiento (Pieza Nº
139-2728) y la pegatina de clip (Pieza N° 115-8156)
en el asiento; consulte la
Premium (Modelo 04719) o la
estándar (Modelo 04508).

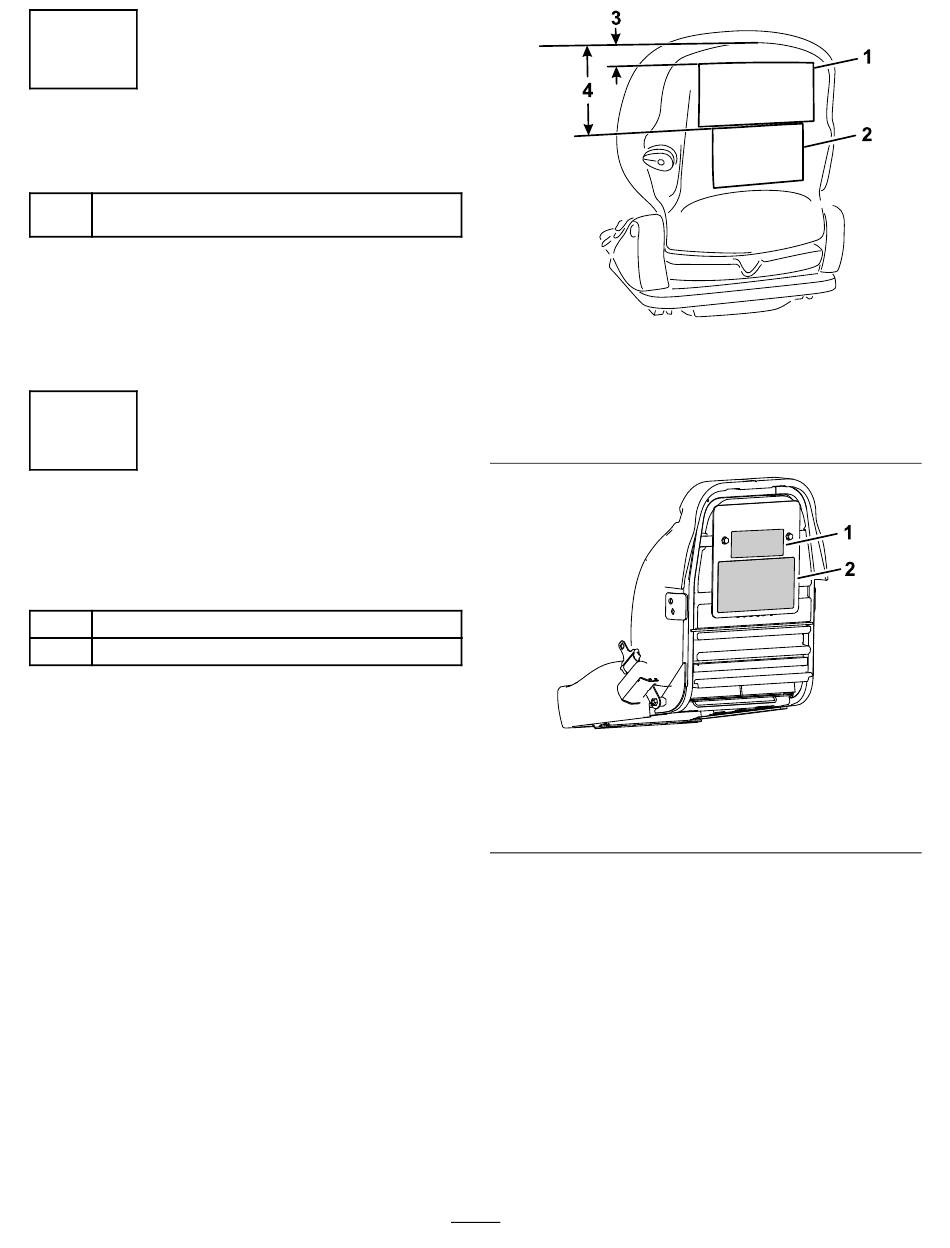

Figura 4 para el asiento
Figura 5 para el asiento
Asiento Premium (Modelo 04719)
1. Pegatina de
mantenimiento
2. Pegatina de clip
Asiento estándar (Modelo 04508)
1. Pegatina de clip
12
Figura 4
3. 2.5 cm (1 pulgadas)
4. 16.5 cm (6.5")
Figura 5
2. Pegatina de
mantenimiento
g291701
