Instalación De Las Unidades De Corte - Toro Greensmaster 3250-D Manual Del Operador

8
Instalación de las unidades
de corte
Piezas necesarias en este paso:
Gancho de elevación acodado (consulte las
3 Instrucciones de instalación en el Manual del
operador de la unidad de corte)
6 Tornillo (suministrado con la unidad de corte)
1 Perno (Nº 10 x ⅝")
1
Contratuerca(N° 10)
3 Unidad de corte (se vende por separado)
Espárrago con bola (suministrado con la unidad de
6
corte)
3 Recogedor
Procedimiento
Nota:
Antes de afilar las cuchillas, ajustar la
altura de corte o realizar otros procedimientos de
mantenimiento sobre las unidades de corte, guarde
los motores de los molinetes de las unidades de
corte en los tubos de apoyo para evitar dañar las
mangueras.
Importante:
No eleve la suspensión a la posición
de transporte cuando los motores del molinete
están en los soportes del bastidor de la máquina.
Eso podría resultar en daños al motor o a las
mangueras.
1. Retire las unidades de corte de sus embalajes.
Móntelas y ajústelas según las instrucciones del
Manual del operador de la unidad de corte.
2. Deslice la unidad de corte por debajo del
bastidor de tiro mientras acopla el gancho de
elevación al brazo de elevación.
3. Deslice hacia atrás el manguito del alojamiento
de cada articulación esférica y enganche el
alojamiento sobre el espárrago con bola de la
unidad de corte (Figura 7).
1. Extensión de la biela de
tiro
2. Brazo de tiro
4. Monte el recogedor en el bastidor de tiro.
5. Ajuste las bielas de tiro hasta que quede un
espacio de 2-3 mm (1/16"-⅛") entre el borde
del recogedor y las cuchillas del molinete.
Asegúrese de que los bordes del recogedor
quedan equidistantes de las cuchillas del
molinete en toda la anchura de las cuchillas del
molinete.
6. Alinee los alojamientos de las articulaciones
esféricas con la cara abierta del alojamiento
centrada frente a la bola del espárrago. Apriete
las contratuercas para fijar la posición de los
alojamientos.
7. Asegúrese de que queda expuesta una longitud
de unos 13 mm (½") de la rosca de cada perno
de montaje del motor de tracción del molinete
(Figura 8).
14

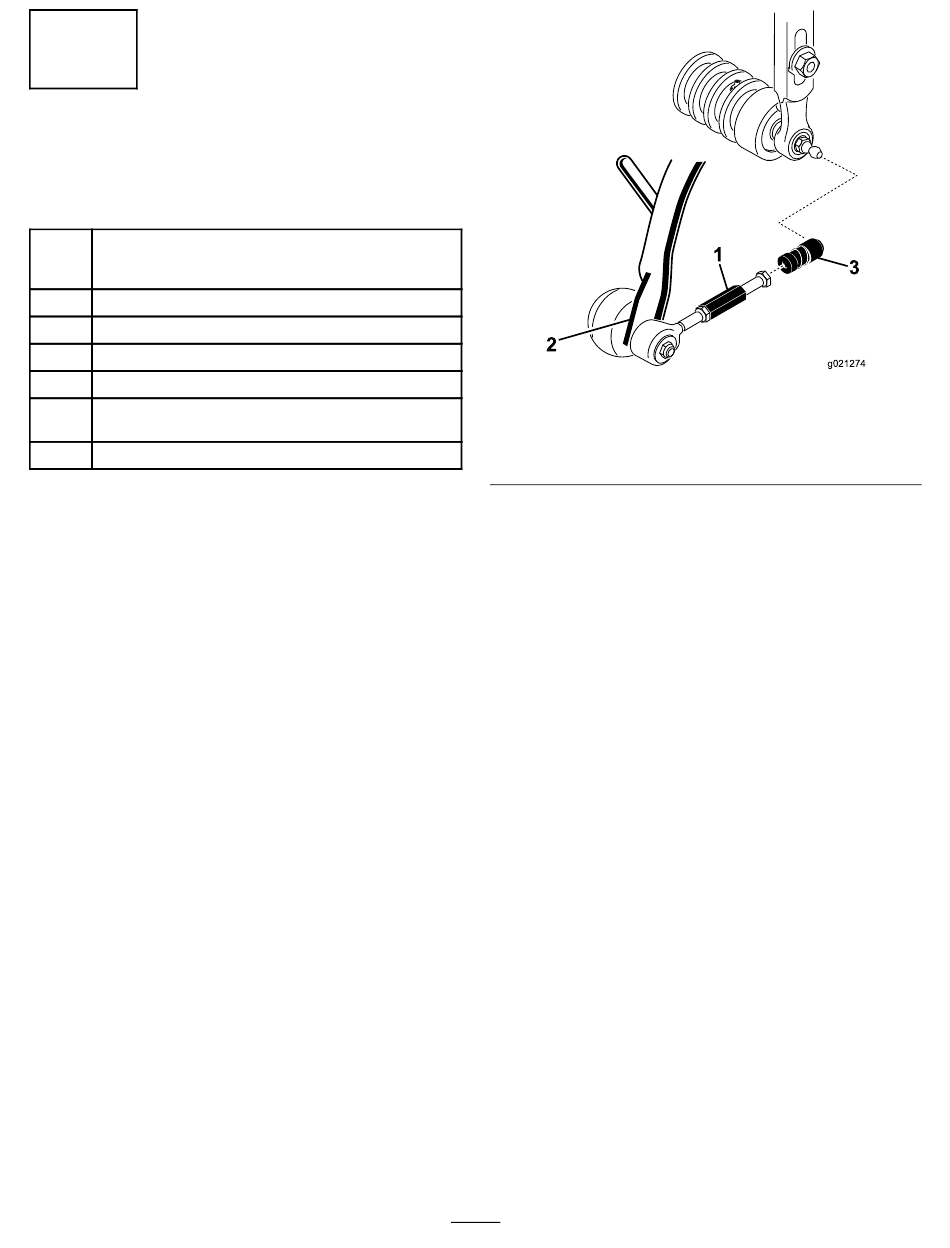

Figura 7
3. Alojamiento de la
articulación esférica
g021274
