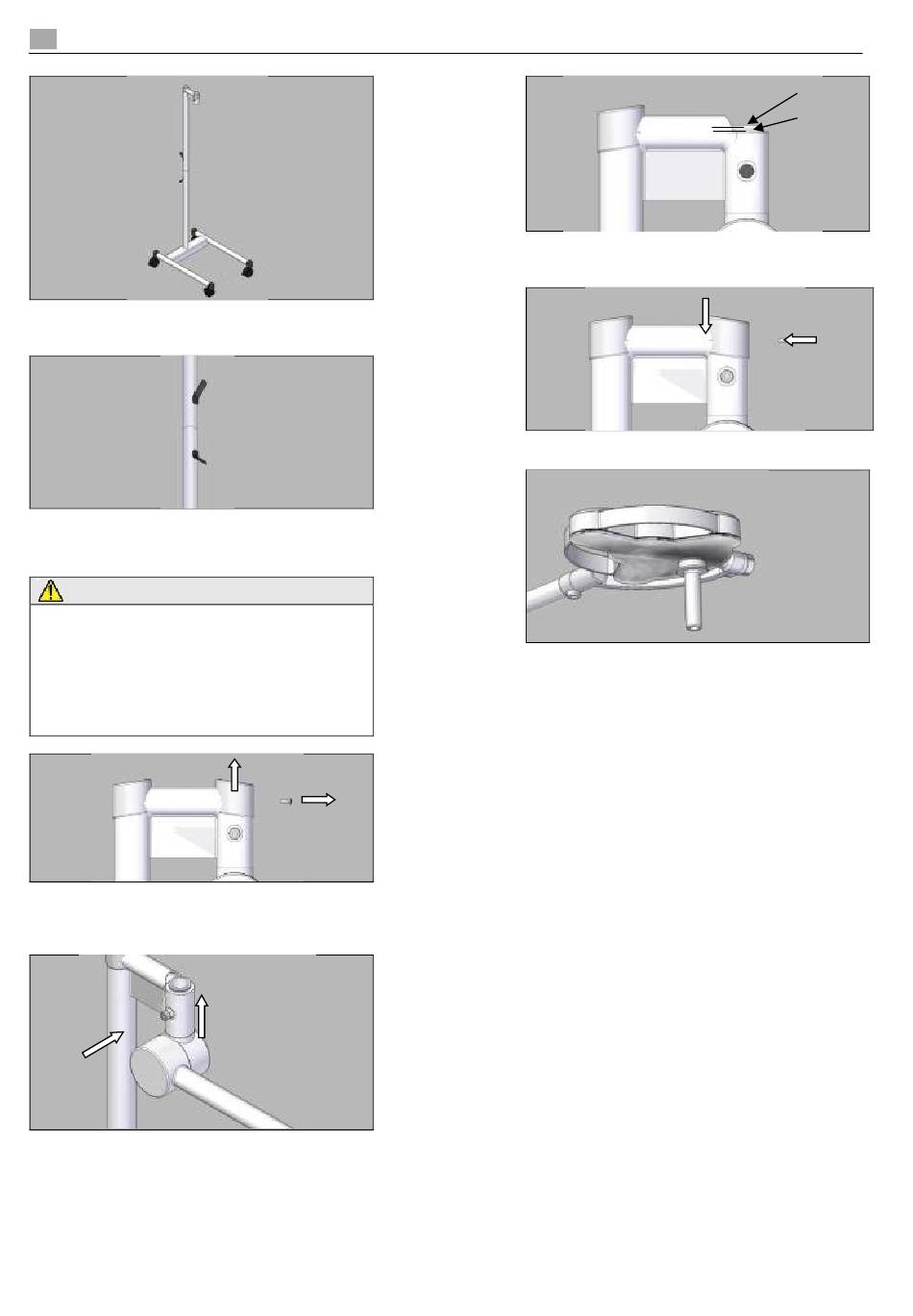

Поставете горната фиксирана тръба върху

долната
Завинтете държача на кабела с болт

с вътрешен шестостен
фиксирана тръба (2,4 Nm)
ПРЕДУПРЕЖДЕНИЕ
Никога не развивайте горния държач на
кабела - опасност от нараняване.
Ако двата държача на кабели се развият,

свързващият елемент се разхлабва и пада,
което може да доведе до наранявания
и повреди на кабела и уреда.
Свалете болта с шестостенна глава M8 на

горната фиксирана тръба
Демонтирайте капака с контакт

Прокарайте пружиниращото

обезопасете с болт с шестостенна глава
M8, затегнете до откат.
160
M4 за по-висок
рамо и
Поставете първо шайба 1, после предпазен

пръстен 2.
Пъхнете контакта с капак и завинтете

За следващи стъпки при монтажа на

осветителното тяло виж. гл.9
