AMK Referenzpunkt setzen

Vorgehensweise
1. Im Dialogfenster "CAMBox Kalibrierung" (KONFIGU-
RATION >> KALIBRIERUNG) Referenzpunkt für den
AMK-Geber ermitteln. Dazu <F2> wählen.
 Nach erfolgreicher Ermittelung des Referenzpunktes
wird die Reglerfreigabe des EPS automatisch entzo-
gen. Die Leuchten am EPS Bedienteil sind aus.
2. System-Software EPS 945 beenden.
3. Windows herunterfahren.
4. PC Rechnereinheit herunterfahren.
5. EPS am Hauptschalter aus- und wieder einschalten.
6. System-Software EPS 945 aufrufen.
7. Im Dialogfenster "Hauptmenü" Softkey <F7> wählen.
1958
8. Kennwort eingeben:
9. Im Dialogfenster "Konfiguration" Menüpunkt "Kalibrie-
rung >> CAMBox" und wählen und mit <F12> aufrufen.
10. EPS Umrichter und Prüfölpumpe am EPS Bedienteil
einschalten.
i
Schmierölversorgung nicht einschalten.
11. Reglerfreigabe am Bedienteil erteilen.
12. EPS starten mit <F8>. Folgende Meldung in der
Infozeile der System-Software erscheint:
renzimpuls CAMBox fehlt! Suche des Re-
ferenzimpulses mit F7 Initialisierung
(n=30 1/min) auslösen.
13. Auswahlmenü "Winkelfunkt." mit <F7>aufrufen und
Funktion Initialisierung wählen.
 Der EPS Antrieb startet und führt eine Kalibrier-
fahrt durch. Nach erfolgreicher Erkennung des
Referenzimpulses erscheint in der Infozeile fol-
gende Meldung: CAMBox Referenzpunkt-
fahrt aktiv! Positionierung CAMBox
im 0° Kreis der Nocke zur mechani-
schen Entspannung!
Nach erfolgreicher Initialisierung verschwindet
die Meldung. Der EPS Antrieb bleibt stehen.
Robert Bosch GmbH
und mit <F12> bestätigen.
Refe-
.
Drehgebereinstellung | CAM 847 | 19
14. Nach Halt des EPS Antriebs am Bildschirm prü-
fen, ob der Wert im Anzeigefeld CRI 800 359 ±1°
beträgt. Liegt der Wert außerhalb der Toleranz
dann muss die Einstellung des Drehgebers erneut
durchgeführt werden.

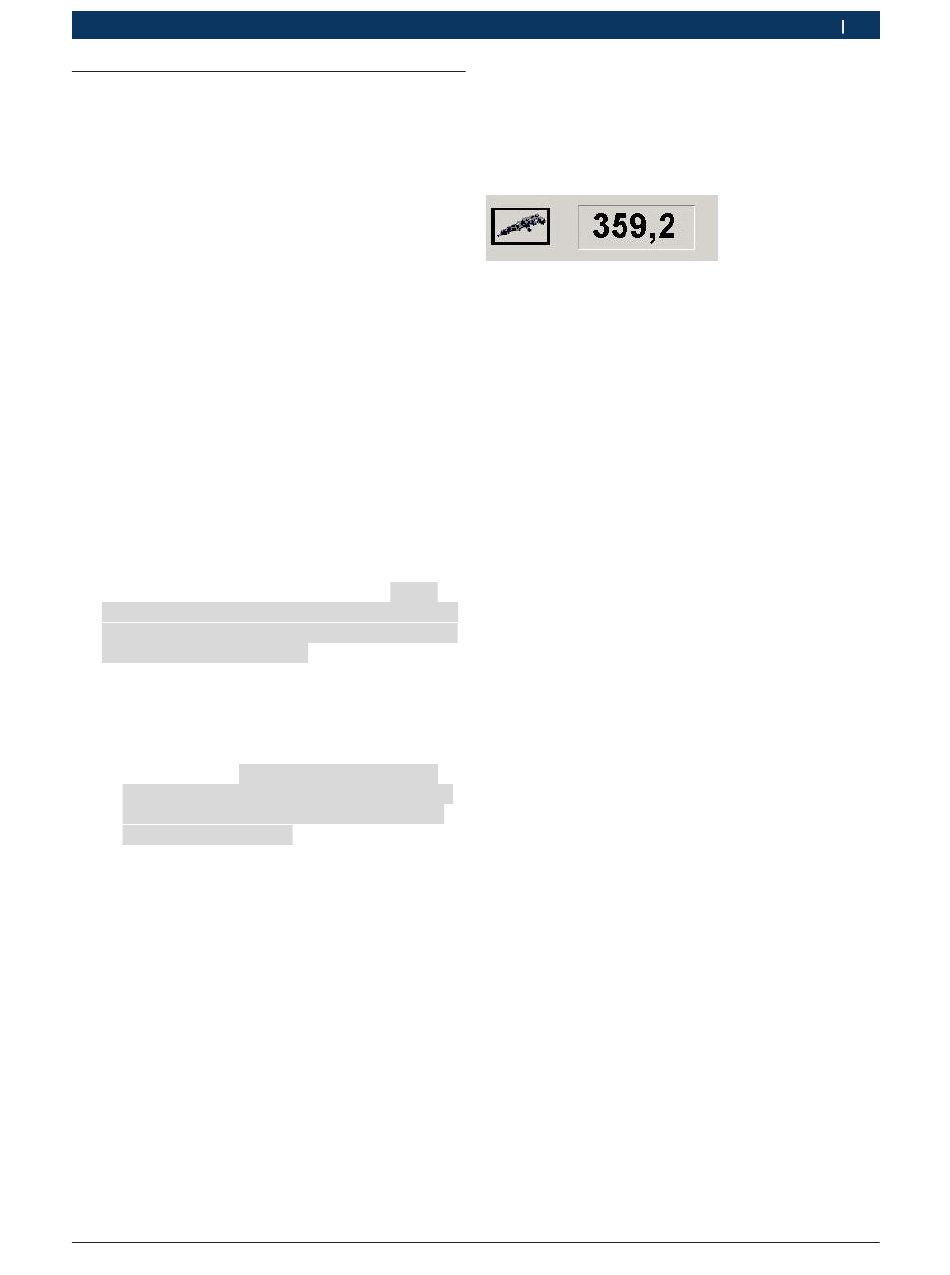

Fig. 28: Anzeigefeld CRI 800
15. Konfiguration verlassen.
16. Prüfstandsabdeckungen wieder anbringen.
"
Der Prüfsatz CAM 847 ist betriebsbereit. Für die Prü-
fung muss noch zusätzlich die Schmierölversorgung an
die CAMBox angeschlossen werden.
